申请日2011.10.19
公开(公告)日2012.06.13
IPC分类号C02F9/04
摘要
本实用新型公开了一种油田污水深度处理塔，包括上端设有出气口的筒状结构罐体，罐体包括由下往上设置的混合区、初反应区、精反应区和出口区，所述罐体上位于混合区处通有进水接管和空气接管，所述空气接管位于进水接管的上方，所述初反应区内布置有多层I型深度处理填料层，所述精反应区内布置有多层II型深度处理填料层，罐体上位于出口区处通有用于与工业污水系统相接的出水接管。油田污水在罐体内经过混合区、初反应区、精反应区和出口区后，再实施注水及污水配聚，污水中的硫化物及COD对注水和配聚带来的不利影响得以大幅度降低。
权利要求书
1.一种油田污水深度处理塔，其特征在于：包括上端设有出气口的筒状结构罐体，罐体包括由下往上设置的混合区、初反应区、精反应区和出口区，所述罐体上位于混合区处通有进水接管和空气接管，所述空气接管位于进水接管的上方，所述初反应区内布置有多层用于去除污水杂质的I型深度处理填料层，所述精反应区内布置有多层用于去除污水杂质的II型深度处理填料层，罐体上位于出口区处通有用于与工业污水系统相接的出水接管。
2.根据权利要求1所述的油田污水深度处理塔，其特征在于：所述混合区内位于进水接管处设有污水分配器，所述污水分配器由多个金属筛管组成，所述各金属筛管均与所述进水接管相接。
3.根据权利要求1所述的油田污水深度处理塔，其特征在于：所述混合区内位于空气接管处设有空气分配器，所述空气分配器由多个不锈钢筛管组成，各不锈钢筛管均与进水接管相接。
4.根据权利要求1所述的油田污水深度处理塔，其特征在于：所述罐体的下端通有用于排泥的排污接管。
5.根据权利要求1所述的油田污水深度处理塔，其特征在于：所述罐体上位于出口区处通有溢流接管，所述溢流接管位于出水接管的上方。
6.根据权利要求1所述的油田污水深度处理塔，其特征在于：所述精反应区为上下布置的两个，分别为上层的精反应区II和下层的精反应区I。
7.根据权利要求6所述的油田污水深度处理塔，其特征在于：所述初反应区和精反应区I之间设置有下支撑塔盘，精反应区I和精反应区II之间设置有上支撑塔盘，上支撑塔盘和下支撑塔盘上均开有用于污水和空气流通的通道。
说明书
一种油田污水深度处理塔
技术领域
本实用新型涉及一种油田污水深度处理塔，属油、气田开发设备技术领域。
背景技术
石油工业污水含S2-和COD偏高是一个普遍存在的问题。污水中的S2-和COD危害很多，主要表现在①硫离子和某些金属离子结合生成固体颗粒，污染水质、造成结垢、堵塞地层。②加速钢铁腐蚀过程，造成设备、管道腐蚀严重。③污水中的硫化物以硫化氢的形式逸出，污染环境、危害人畜健康。④石油行业实施聚合物驱三次采油时用污水配制 聚合物溶液，硫化物的存在及COD偏高可导致聚合物溶液粘度大幅度下降，降低驱油效果。⑤外排污水COD超标，可造成水体污染、影响环境质量。
目前在石油领域应用的污水除硫及降COD技术大致有向污水中投加氧化剂去除硫化物及COD、空气氧化除硫化物及COD、生化处理除硫化物及COD等污水处理技术。投加氧化剂去除硫化物及COD技术是向污水中投加氧化剂，利用氧化剂的氧化性降低化学耗氧量，并将硫离子氧化为可溶性、稳定存在、对环境和工业用水无害的离子。该技术存在一些技术缺陷，如系统沉积物影响，导致反应不彻底、残余氧化剂腐蚀设备管道、氧化剂用量较大，加药费用偏高等。空气氧化去除硫化物及COD技术主要是依靠空气中的氧，氧化去除硫化物、COD。该技术也存在反应速度慢、设备体积庞大、氧利用率低、设备能耗高、空气带出的硫化氢污染环境等不足。生化处理法去除硫化物及COD技术主要存在处理周期长、工程投资大等问题。由于现有技术的缺陷，限制了大面积应用。
实用新型内容
本实用新型的目的是提供一种能够有效处理石油工业污水中的硫化物及COD，用以降低对注水和配聚带来的不利影响的油田污水深度处理塔。
本实用新型采用如下技术方案：一种油田污水深度处理塔，包括上端设有出气口的筒状结构罐体，罐体包括由下往上设置的混合区、初反应区、精反应区和出口区，所述罐体上位于混合区处通有进水接管和空气接管，所述空气接管位于进水接管的上方，所述初反应区内布置有多层用于去除污水杂质的I型深度处理填料层，所述精反应区内布置有多层用于去除污水杂质的II型深度处理填料层，罐体上位于出口区处通有用于与工业污水系统相接的出水接管。
所述混合区内位于进水接管处设有污水分配器，所述污水分配器由多个金属筛管组成，所述各金属筛管均与所述进水接管相接。
所述混合区内位于空气接管处设有空气分配器，所述空气分配器由多个不锈钢筛管组成，各不锈钢筛管均与进水接管相接。
所述罐体的下端通有用于排泥的排污接管。
所述罐体上位于出口区处通有溢流接管，所述溢流接管位于出水接管的上方。
所述精反应区为上下布置的两个，分别为上层的精反应区II和下层的精反应区I。
所述初反应区和精反应区I之间设置有下支撑塔盘，精反应区I和精反应区II之间设置有上支撑塔盘，上支撑塔盘和下支撑塔盘上均开有用于污水和空气流通的通道。

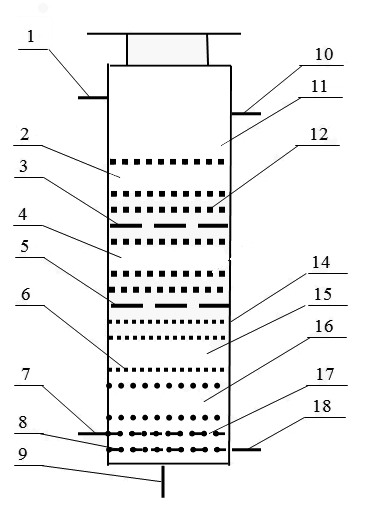

采用上述结构的油田污水深度处理塔，处理塔罐体由下往上包括混合区、初反应区、精反应区和出口区，混合区内通有进水接管和空气接管，初反应区内布置有多层I型深度处理填料层，精反应区内布置有多层II型深度处理填料层，出口区内通有出水接管，污水经进水接管、空气经空气接管进入混合区内混合，再进入初反应区内在I性深度处理填料的表面发生化学反应，对污水中的硫化物和COD初步处理，再进入精反应区在II型深度处理填料层的表面进一步反应，使硫化物和COD达到预定技术指标，处理后的水最后经出水接管排入工业污水系统。油田污水在罐体内经过混合区、初反应区、精反应区和出口区后，再实施注水及污水配聚，污水中的硫化物及COD对注水和配聚带来的不利影响得以大幅度降低。
