申请日2011.10.18
公开(公告)日2012.07.04
IPC分类号C02F9/04; C02F1/52; C02F1/78
摘要
本实用新型提供的是污水杀菌处理装置。污水经过三次污水处理池进行净化处理，并分别与之相连接的污水处理排放控制器相连通，处理池之间通过连通管连通，三次污水处理池内安装有臭氧发生器，并连接有集水斗，在集水斗上连接有净水引出管和沉淀物排放器，控制器分别与一次、二次和三次污水处理排放控制器相电路连通，并与安装在三次污水处理池的臭氧发生器相连接。本实用新型通过控制器分别控制一次、二次和三次污水处理装备中污水的处理与排放，同时对处理后的净水进行臭氧杀菌和消毒，具有处理完全，效率高和能够杀灭处理后水的细菌和病毒，使处理后的污水能够重复生产应用。适宜河道污水和养殖场、屠宰场污水处理中应用。
权利要求书

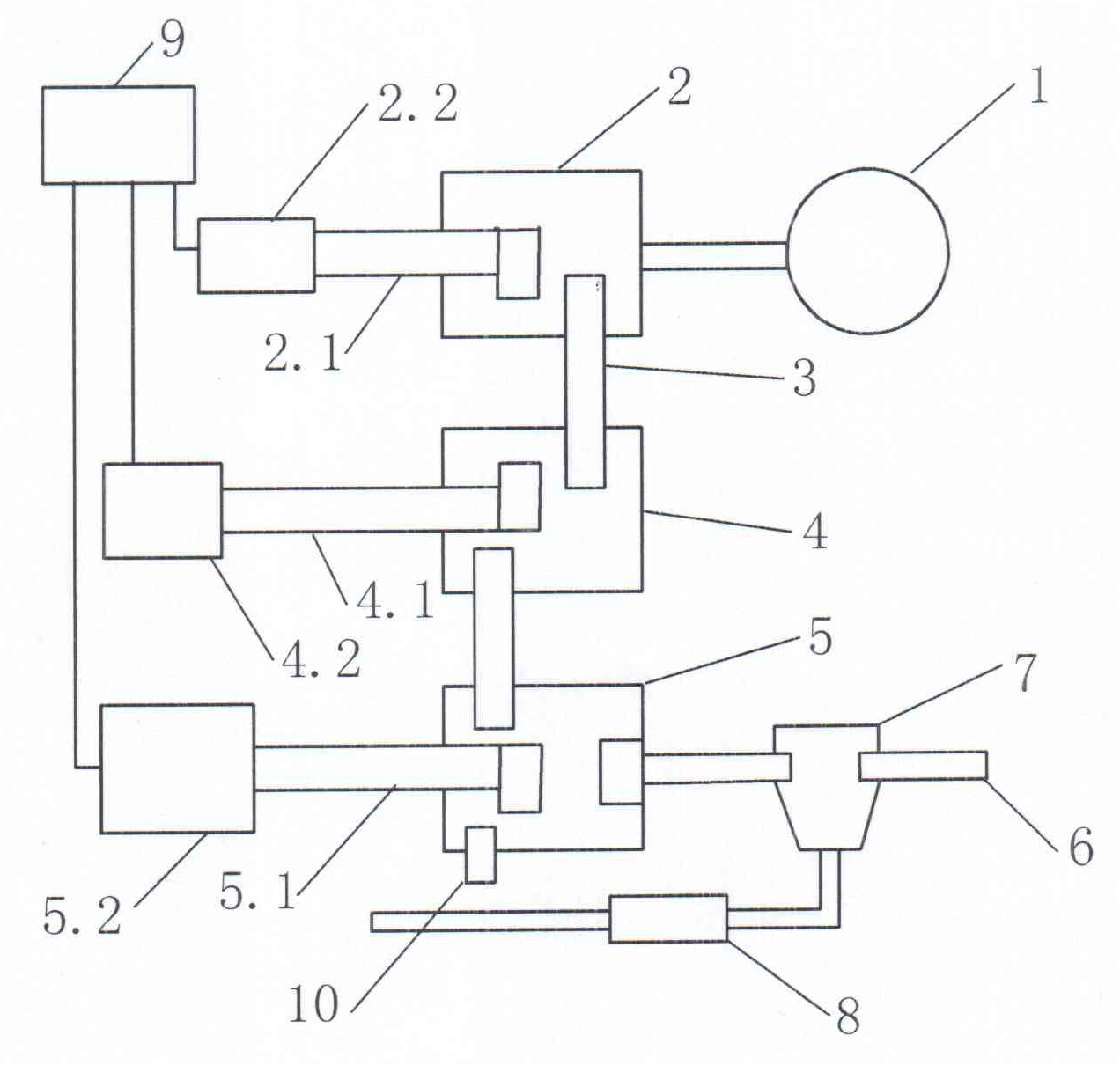

1. 污水杀菌处理装置，其特征是：原水池(1)通过管路与一次沉降池(2)相连接，在一次沉降池的一侧通过一次处理排放管(2.1)与一次排放控制器(2.2)相连接;一次沉降池通过连通管(3)与二次沉降池(4)相连通，二次沉降池的一侧通过二次处理排放管(4.1)与二次排放控制器(4.2)相连接;二次沉降池通过连通管与三次处理池(5)相连通，三次处理池的一侧通过三次处理排放管(5.1)与三次处理排放控制器(5.2)相连接，在三次处理池内安装有臭氧发生器(10)，另一侧通过管路与集水槽(7)连通，在集水槽上连接有净水引出管(6)，在集水槽的下部通过管路连接有沉淀物排放器(8);控制器(9)通过电路分别与一次排放控制器、二次排放控制器和三次排放控制器及臭氧发生器相连接，控制管路通道的打开和关闭及臭氧发生器的工作与停止。
说明书
污水杀菌处理装置
技术领域
本实用新型提供的是污水处理设备，具体地说是污水杀菌处理装置。
背景技术
目前污水处理设备有多种，但只有净化处理的过程，而没有杀灭处理后水的细菌和病毒的装置，因此不能达到污水处理后杀菌的效果。
发明内容
针对目前污水处理设备所存在的不足，本实用新型提供了污水杀菌处理装置。该装置通过控制器分别控制一次污水处理设备和二次污水处理设备，同时控制处理后污水的排放和臭氧杀菌和消毒，获取净化和消毒后的净水，解决污水净化处理和杀菌消毒的技术问题。
本实用新型解决技术问题所采用的方案是：原水池通过管路与一次沉降池相连接，在一次沉降池的一侧通过一次处理排放管与一次排放控制器相连接;一次沉降池通过连通管与二次沉降池相连通，二次沉降池的一侧通过二次处理排放管与二次排放控制器相连接;二次沉降池通过连通管与三次处理池相连通，三次处理池的一侧通过三次处理排放管与三次处理排放控制器相连接，在三次处理池内安装有臭氧发生器，另一侧通过管路与集水槽连通，在集水槽上连接有净水引出管，在集水槽的下部通过管路连接有沉淀物排放器。控制器通过电路分别与一次排放控制器、二次排放控制器和三次排放控制器相连接，控制管路的通道的打开和关闭，并与臭氧发生器连接，用以控制臭氧发生器的工作与停止。
积极效果，本实用新型通过控制器分别控制一次、二次和三次污水处理装备中污水的处理与排放，同时对处理后的净水进行臭氧杀菌和消毒，具有处理完全，效率高和能够杀灭处理后水的细菌和病毒，使处理后的污水能够重复生产应用。适宜河道污水和养殖场、屠宰场污水处理中应用。
