申请日2011.06.28
公开(公告)日2012.02.01
IPC分类号B65D88/64; B65G33/24
摘要
本实用新型公开了一种污泥干燥机进料推料装置，包括旋转主轴，旋转主轴上设有螺旋设置的送料叶片，送料叶片的螺旋方向上开有夹角空间，所述夹角空间内设有推料刀片。本实用新型所述的污泥干燥机进料推料装置通过推料刀片，便可有效地将团块切碎防止更大块的形成，加快送料速度，有利于提高干燥机生产效率。同时，避免了大块产生也防止了物料结成硬块卡死设备，保扩了电机和传动设备。
权利要求书
1.一种污泥干燥机进料推料装置，包括旋转主轴(1)，旋转主轴(1)上设 有螺旋设置的送料叶片(2)，送料叶片(2)的螺旋方向上开有夹角空间(3)， 其特征在于：所述夹角空间(3)内设有推料刀片(4)。
2.根据权利要求1所述污泥干燥机进料推料装置，其特征在于：所述推料 刀片(4)倾斜设置在旋转主轴(1)的轴线方向上，推料刀片(4)倾斜后的推 料面的推料方向(T)与旋转轴的送料方向(S)的夹角(A)为锐角。
3.根据权利要求2所述污泥干燥机进料推料装置，其特征在于：所述推料 刀片(4)倾斜后的推料面的推料方向(T)与旋转轴的送料方向(S)的夹角(A) 为15度至30度之间。
4.根据权利要求2至3任一权利要求所述污泥干燥机进料推料装置，其特 征在于：所述推料刀片(4)的宽度(b)为夹角空间(3)的宽度(a)的三分 之二。
5.根据权利要求2至3任一权利要求所述污泥干燥机进料推料装置，其特 征在于：所述推料刀片(4)的高度(d)为送料叶片(2)高度(c)的三分之 二。
6.根据权利要求2至3任一权利要求所述污泥干燥机进料推料装置，其特 征在于：所述推料刀片(4)焊接连接在旋转主轴(1)上。
说明书
一种污泥干燥机进料推料装置
技术领域
本实用新型涉及机械、环保、化工等行业应用于污泥干化处理的污泥干 燥机的推料部件技术领域，具体说是一种污泥干燥机进料推料装置。
背景技术
传统的污泥干燥机，它的螺旋推料杆，主要包括旋转主轴，旋转主轴上设 有螺旋设置的送料叶片，送料叶片的螺旋方向上开有夹角空间。设备工作时， 送料叶片在推送物料时很难将高粘度的团状或块状物料顺利往前推进，就直 接造成了污泥干燥机前段堆料，使干燥机卡死并导致处理量下降。期间，由 于旋转主轴上螺旋设置的送料叶片上开有夹角空间，使得送料叶片形成是由 周向两组独立的叶片构成，送料叶片的形状和角度不能够达到快速输送物料 的作用，且送料叶片之间的夹角的空间会导致物料在这个夹角内存留并结块。 随加热作用进行，此处物料得不到翻动和破碎，成块的物料外表会变硬，而 团块的内部物料含水率降低至一定程度时粘度增大，如此产生的物料胶凝现 象会产生以下副作用：①设备传热效率大大降低;②大块物料阻碍整体物料 的前进，物料输送效果不畅;③结块变硬的物料使干燥机负荷增大，增加了 用电功率，严重时会导致设备卡死，损坏电机或传动装置。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供一种能有效破碎结块 物料、加快送料速度进而提高生产效率的污泥干燥机进料推料装置。

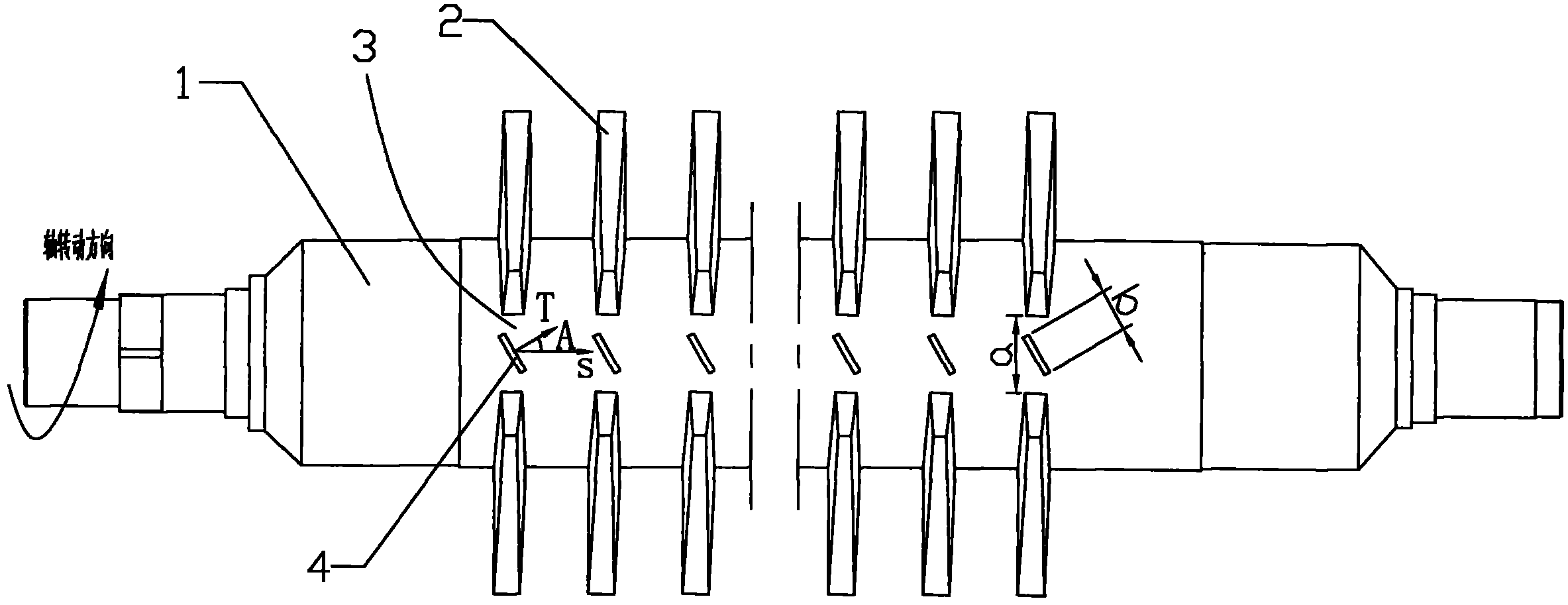

本实用新型的发明目的是这样实现的：一种污泥干燥机进料推料装置，包 括旋转主轴，旋转主轴上设有螺旋设置的送料叶片，送料叶片的螺旋方向上 开有夹角空间，其特征在于：所述夹角空间内设有推料刀片。
本实用新型所述污泥干燥机进料推料装置，其作为技术方案的进一步改 进，所述推料刀片倾斜设置在旋转主轴的轴线方向上，推料刀片倾斜后的推 料面的推料方向与旋转轴的送料方向的夹角为锐角。
具体来说，本实用新型所述污泥干燥机进料推料装置，其所述推料刀片 倾斜后的推料面的推料方向与旋转轴的送料方向的夹角为15度至30度之间。
本实用新型所述污泥干燥机进料推料装置，对于倾斜结构的推料刀片的 技术方案中，所述推料刀片的宽度为夹角空间的宽度的三分之二。
同时，本实用新型所述污泥干燥机进料推料装置，对于倾斜结构的推料 刀片的技术方案中，所述推料刀片的高度为送料叶片高度的三分之二。
而且，本实用新型所述污泥干燥机进料推料装置，对于倾斜结构的推料 刀片的技术方案中，所述推料刀片焊接连接在旋转主轴上。
本实用新型与现有技术中常见的污泥干燥机进料推料装置相比，它具有 以下优点：
由于本实用新型所述的污泥干燥机进料推料装置，它在送料叶片的夹角 空间内设有推料刀片，旋转主轴转动时，推料刀片既起送料叶片的基本功效， 更重要的是，当有团块状物料进入两叶片夹角之间的空隙时，此推料刀片便 可将团块切碎防止更大块的形成，物料变成松散的小块较大块而言传热效果 更佳，加快送料速度，有利于提高干燥机生产效率。同时，避免了大块产生 也防止了物料结成硬块卡死设备，保护了电机和传动设备。
