污水生化处理曝气设备

发布时间:2018-9-9 13:17:27  中国污水处理工程网

  申请日2011.06.24

  公开(公告)日2012.02.01

  IPC分类号C02F3/02

  摘要

  本发明属于一种用于污水生化处理曝气设备。现有的曝气装置的曝气效率较低,噪音大,对环境造成不利影响。本发明包括液体总管,其特征在于所述的液体总管外配置多个与液体总管内部相通的颈缩管,该颈缩管的出口端口径小于接入液体总管的入口端口径,所述的颈缩管又分别与设置在液体总管外部的多个气液混合室相通;所述液体总管的上部设置一导气总管,所述的导气总管通过支气管接入气液混合室内。本发明使空气和污水充分混合后再排入污水池,提高了生化处理效果;可以细化污物,防止污物固化;噪音小,不会对环境造成影响。

  权利要求书

  1.一种污水生化处理曝气设备,包括液体总管,其特征在于所述的液体总管外 配置多个与液体总管内部相通的颈缩管,该颈缩管的出口端口径小于其接入液 体总管的入口端口径,所述的颈缩管又分别与设置在液体总管外部的多个气液 混合室相通;所述液体总管的上部设置一导气总管,所述的导气总管通过支气 管接入气液混合室内。

  2.根据权利要求1所述的污水生化处理曝气设备,其特征在于所述气液混合室 的出口端口径小于气液混合室的流通通道口径。

  3.根据权利要求2所述的污水生化处理曝气设备,其特征在于所述的支气管与 气液混合室的交接口位于颈缩管的外部。

  4.根据权利要求3所述的污水生化处理曝气设备,其特征在于所述的颈缩管插 入气液混合室内。

  5.根据权利要求1或4所述的污水生化处理曝气设备,其特征在于所述液体总 管的长度方向上设置多组气液混合室,每组为两个并对称设置在液体总管的两 侧。

  6.根据权利要求5所述的污水生化处理曝气设备,其特征在于所述每组的两个 气液混合室之间的夹角为120°。

  7.根据权利要求6所述的污水生化处理曝气设备,其特征在于所述气液混合室 的设置方向为倾斜朝下。

  8.根据权利要求1所述的污水生化处理曝气设备,其特征在于所述的支气管为 弯管。

  说明书

  一种污水生化处理曝气设备

  技术领域

  本发明属于环保设备领域,尤其是一种用于污水生化处理曝气设备。

  背景技术

  曝气是指人为通过适当设备向生化曝气池中通入空气,以达到预期的目的。 曝气不仅使池内液体与空气接触充氧,而且由于搅动液体,加速了空气中氧向 液体中转移,从而完成充氧的目的;此外,曝气还有防止池内悬浮体下沉,加强 池内有机物和微生物与溶解氧接触的目的,从而保证池内微生物在有充足溶解氧 的条件下,对污水中有机物的氧化分解作用。曝气装置的好坏,不仅影响污水生化 处理效果,而且直接影响到处理场占地,投资及运行费用。现有的曝气装置主要是 在污水池中放置曝气管,再利用鼓风机将空气通过曝气管打进池内,使污水池 中含氧,而这类曝气装置存在以下问题:1.由于空气是利用鼓风机大量的打进污 水池中,空气总量虽多,但体积也相对较大,所以只有表面容易与污水接触, 而大部分空气散失在空气中,故传统的曝气装置其曝气效率较低。2.由于鼓风机 操作噪音大,对环境造成影响,鼓风机工作时发热量大,若遇空转或散热不良 时,容易将鼓风机烧坏,造成损失。

  发明内容

  本发明针对现有技术存在的缺陷,提供一种污水生化处理曝气设备,能有 效提升污水中的含氧量,提高生化处理效果,噪音小,不会对环境造成影响。

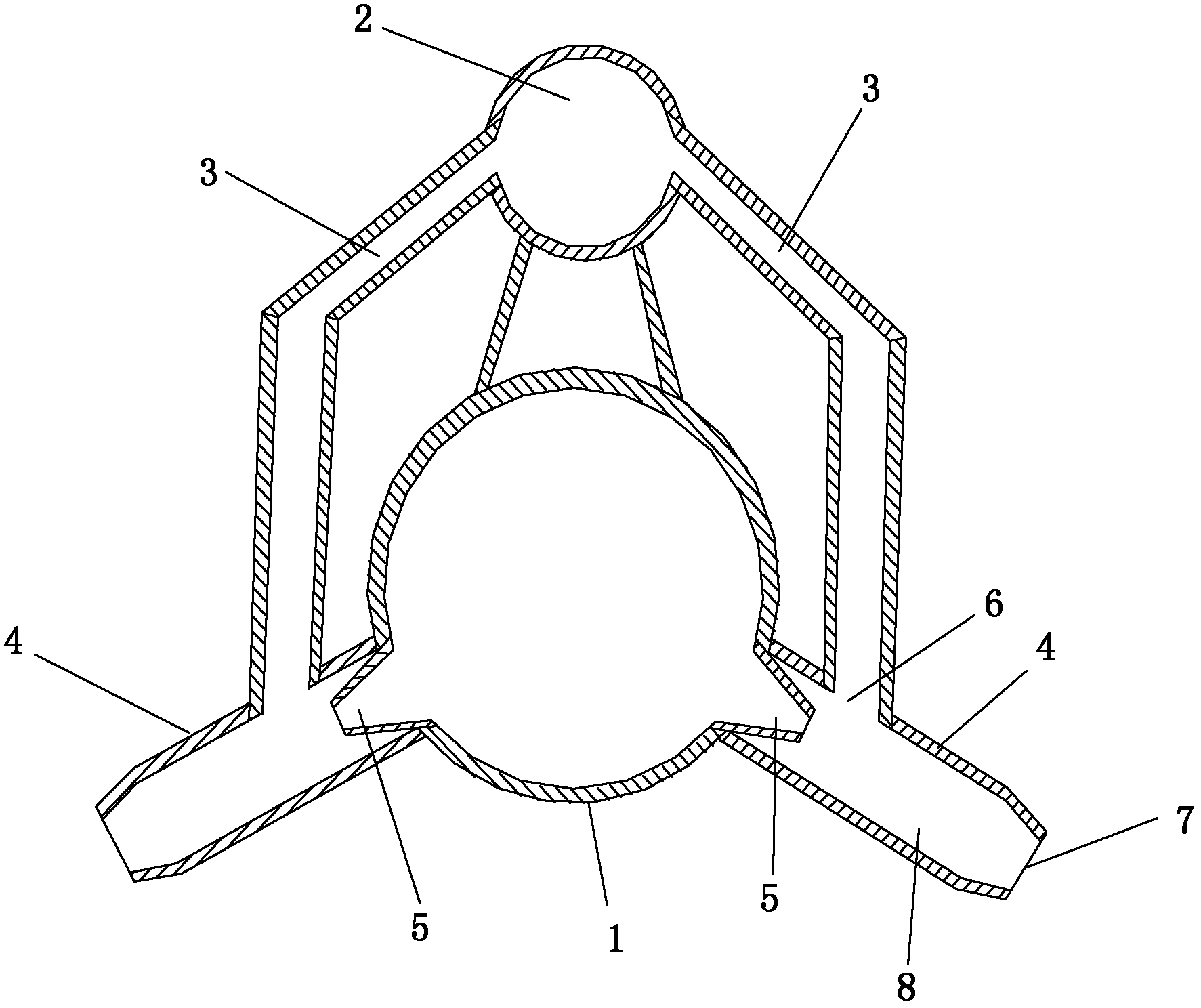

  为此,本发明采取如下技术方案:一种污水生化处理曝气设备,包括液体 总管,其特征在于所述的液体总管外配置多个与液体总管内部相通的颈缩管, 该颈缩管的出口端口径小于接入液体总管的入口端口径,所述的颈缩管又分别 与设置在液体总管外部的多个气液混合室相通;所述液体总管的上部设置一导 气总管,所述的导气总管通过支气管接入气液混合室内。液体通过颈缩管被喷 射到气液混合室内,导气总管内的空气又通过支气管被同步输送至气液混合室 内,使空气和液体在气液混合室内充分混合,可有效减少气泡的大小,并增加 气泡的数量,提高液体的湍流程度,快速变化“气-液”界面,有效克服液膜 阻力,极大地提高了溶解氧的浓度,并且降低了动力消耗,具有良好的节能效 果;使固体微生物悬浮更加均匀,提高了生化处理效果。

  作为优选,所述气液混合室的出口端口径小于气液混合室的流通通道口径。 颈缩管和气液混合室的管口结构有利于提高液体的喷射速度,防止管道堵塞, 实现了稳定、长周期有效运行。

  作为优选,所述的支气管与气液混合室的交接口位于颈缩管的外部,使气 液充分混合。

  作为优选,所述的颈缩管插入气液混合室内,确保气液充分混合。

  作为优选,所述液体总管的长度方向上设置多组气液混合室,每组为两个 并对称设置在液体总管的两侧,提升气液混合效率。

  作为优选,所述每组的两个气液混合室之间的夹角为120°。

  作为优选,所述气液混合室的设置方向为倾斜朝下,能快速将混合液排入 污水池进行处理,具备节能效果。

  作为优选,所述的支气管为弯管。

  本发明在传统的排污水管外增设了气液混合室以及对气液混合室内充空气 的导气总管,使空气和污水充分混合后再排入污水池,提高了生化处理效果。 颈缩管与气液混合室的结构能有效提升液体喷射速度,降低能耗,并且块状的 污物经过气液混合室后也会被打碎,可以细化污物,防止污物固化。
