申请日2017.10.26
公开(公告)日2018.01.09
IPC分类号C02F9/04; C02F11/14; B01D21/00; B01D21/24
摘要
一种污水加药搅拌沉淀装置，属于环保设备技术领域，包括底部箱体、顶部盖体、沉淀箱体，底部箱体中部设有底部隔板，顶部盖板中部设有顶部隔板，顶部盖板置于底部箱体的上方，顶部盖板上从左往右依次设有第一搅拌机构、第二搅拌机构和第三搅拌机构，沉淀箱体连接固定在所述底部箱体的一侧，沉淀箱体顶端设有提升电机和卷筒，沉淀箱体顶板中心开有提升口，沉淀箱体底部设有提升沉淀容器，提升沉淀容器与卷筒相连，沉淀箱体通过中间出水口与底部箱体相连。本发明结构新颖，工作原理清晰，与传统的污泥搅拌装置结构相比，本发明能实现原泥与药剂的快速融合，能过滤难溶杂质，提升搅拌效率以及脱水效果，为下一步污泥的操作打下基础。
权利要求书

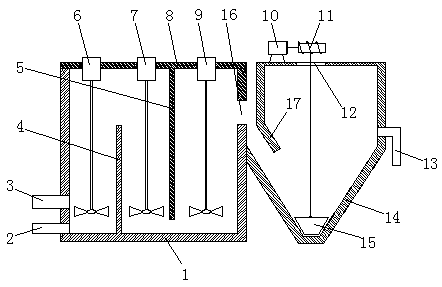

1.一种污水加药搅拌沉淀装置，包括进水口(2)、原泥入口(3)以及出水口(13);其特征在于：所述装置还由底部箱体(1)、顶部盖体(8)和沉淀箱体(14)连接构成，所述底部箱体(1)中部设有底部隔板(4)，所述顶部盖板(8)中部设有顶部隔板(5)，所述顶部盖板(8)置于所述底部箱体(1)的上方，所述顶部盖板(8)上从左往右依次设有第一搅拌机构(6)、第二搅拌机构(7)和第三搅拌机构(9)，所述沉淀箱体(14)连接固定在所述底部箱体(1)的一侧，所述沉淀箱体(14)顶端设有提升电机(10)和卷筒(11)，所述沉淀箱体顶板中心开有提升口(12)，所述沉淀箱体(14)底部设有提升沉淀容器(15)，所述提升沉淀容器(15)与所述卷筒(11)相连，所述沉淀箱体(14)通过中间出水口(16)与所述底部箱体(1)相连。
2.根据权利要求1所述的一种污水加药搅拌沉淀装置，其特征在于：所述进水口(2)与原泥入口(3)设置在底部箱体的一侧，进水口(2)和原泥入口(3)上均设有单向阀。
3.根据权利要求1所述的一种污水加药搅拌沉淀装置，其特征在于：所述沉淀箱体(14)内部带V型夹角。
4.根据权利要求1所述的一种污水加药搅拌沉淀装置，其特征在于：所述提升沉淀容器(15)外壳呈V形，提升沉淀容器(15)与沉淀箱体(14)底部形成间隙配合。
5.根据权利要求1所述的一种污水加药搅拌沉淀装置，其特征在于：所述沉淀箱体(14)顶板上设有隔板(17)，隔板(17)与沉淀箱体(14)内壁平行设置。
说明书 [支持框选翻译]
一种污水加药搅拌沉淀装置
技术领域
本发明属于环保设备技术领域，涉及一种污水处理装置，具体的说是涉及一种污水加药搅拌沉淀装置。
背景技术
目前，污水处理流程为先将含水率较高的原泥加入到调理池中，再将药剂加入到调理池中，然后用搅拌机进行搅拌，经过该处理完成后得到含水率较低的干泥，然后进行下一步的处理。现有的污泥加药系统如下：溶液箱与计量泵、管阀件做成一整体底盘式，安放于一加药间内，该系统由于受空间的局限，溶液箱不能做得太大，在加药量较大的系统中，必须另设置一个药液储罐;若加药装置高位布置，则又必须加设一台卸药液泵，该系统复杂，维护量大。由于原泥的物理属性，利用传统结构的污泥搅拌装置，即使进行了搅拌，也往往不能搅拌均匀。此外，传统的加药搅拌装置并不具有沉淀功能，一些难与药液相互融合的杂质影响加药脱水处理的效果，同时也容易造成药剂的浪费。
发明内容
本发明针对现有污泥搅拌装置结构复杂，搅拌空间受限，搅拌不均匀，不具备沉淀功能，容易造成药剂浪费等不足，提出一种污水加药搅拌沉淀装置，能实现原泥与药剂的快速融合，能过滤难溶杂质，提升搅拌效率以及脱水效果，为下一步污泥的操作打下基础。
本发明的技术方案：一种污水加药搅拌沉淀装置，包括进水口、原泥入口以及出水口;其特征在于：所述装置还由底部箱体、顶部盖体和沉淀箱体连接构成，所述底部箱体中部设有底部隔板，所述顶部盖板中部设有顶部隔板，所述顶部盖板置于所述底部箱体的上方，所述顶部盖板上从左往右依次设有第一搅拌机构、第二搅拌机构和第三搅拌机构，所述沉淀箱体连接固定在所述底部箱体的一侧，所述沉淀箱体顶端设有提升电机和卷筒，所述沉淀箱体顶板中心开有提升口，所述沉淀箱体底部设有提升沉淀容器，所述提升沉淀容器与所述卷筒相连，所述沉淀箱体通过中间出水口与所述底部箱体相连。
所述进水口与原泥入口设置在底部箱体的一侧，进水口和原泥入口上均设有单向阀。
所述沉淀箱体内部带V型夹角。
所述提升沉淀容器外壳呈V形，提升沉淀容器与沉淀箱体底部形成间隙配合。
所述沉淀箱体顶板上设有隔板，隔板与沉淀箱体内壁平行设置。
本发明的有益效果为：本发明提出的一种污水加药搅拌沉淀装置，结构新颖，工作原理清晰，结构上由底部箱体、顶部盖板和沉淀箱体构成，顶部隔板和底部隔板构成三个容腔，搅拌过程可使药剂与原泥进行有效的混合，利用沉淀箱体的结构使不溶物进一步进行沉淀，与传统的污泥搅拌装置结构相比，本发明能实现原泥与药剂的快速融合，能过滤难溶杂质，提升搅拌效率以及脱水效果，为下一步污泥的操作打下基础。
