申请日2011.10.17
公开(公告)日2012.07.04
IPC分类号C02F1/72; C02F1/30; C02F1/74
摘要
本实用新型公开了一种垃圾渗滤液的前处理高级氧化装置，包括等离子体电源、等离子体高压电极、等离子体反应器、强化曝气系统、鼓风机和空气导管，特点是所述等离子体电源上设置有等离子体高压电极，所述等离子体反应器与所述等离子体电源相连，所述强化曝气系统设置在等离子体反应器内部，所述空气导管一端与所述等离子体反应器底部相连，所述空气导管另一端与所述鼓风机连接。本实用新型处理效果好、低能耗、水质适应强。
权利要求书
1.一种垃圾渗滤液的前处理高级氧化装置，包括等离子体电源、等离子体 高压电极、等离子体反应器、强化曝气系统、鼓风机和空气导管，其特征在于： 所述等离子体电源上设置有等离子体高压电极，所述等离子体反应器与所述等 离子体电源相连，所述强化曝气系统设置在等离子体反应器内部，所述空气导 管一端与所述等离子体反应器底部相连，所述空气导管另一端与所述鼓风机连 接。
2.如权利要求1所述的氧化装置，其特征在于：所述等离子体高压电极 与垃圾渗滤液面相互分离。
3.如权利要求1所述的氧化装置，其特征在于：所述等离子体电源为高 压脉冲电源或高频交流电源。
说明书
一种垃圾渗滤液的前处理高级氧化装置
技术领域
本实用新型涉及一种用于垃圾渗滤液的前处理高级氧化装置，属于水环境 污染物净化的领域。
背景技术
城市生活垃圾处理过程中，将会由于雨水等原因产生大量垃圾渗滤液，如 不妥善处理，会对周围的环境、水体和土壤造成严重污染。垃圾渗滤液具有不 同于一般城市污水的特点：生化需氧量(BOD)和化学需氧量(COD)浓度高、 重金属含量较高、氨氮的含量较高，微生物营养元素比例失调等。垃圾渗滤液的 前处理方法通常有物理化学法和生物法两种。物化处理不受水质水量变动的影 响，尤其是对BOD/COD比值较低(<0.20)，难以进行生物处理的垃圾渗滤液， 有较好的处理效果，但其有处理费用高、操作复杂、能耗高等缺点。生物化学 法工艺成熟，运行成本低，是用于去除废水中的溶解有机物和胶体有机物的主 要方法，但是由于垃圾渗滤液组成复杂，含有的有毒物质可能使得微生物无法 正常工作，甚至中毒死亡。垃圾渗滤液的处理方法和技术开发目前已经成为整 体垃圾处理技术研究的热点和难点。
发明内容
本实用新型的目的是克服现有技术的缺点提供一种处理效果好、能耗低、 水质适应强的垃圾渗滤液的前处理高级氧化装置。
本实用新型所采用的技术方案是：

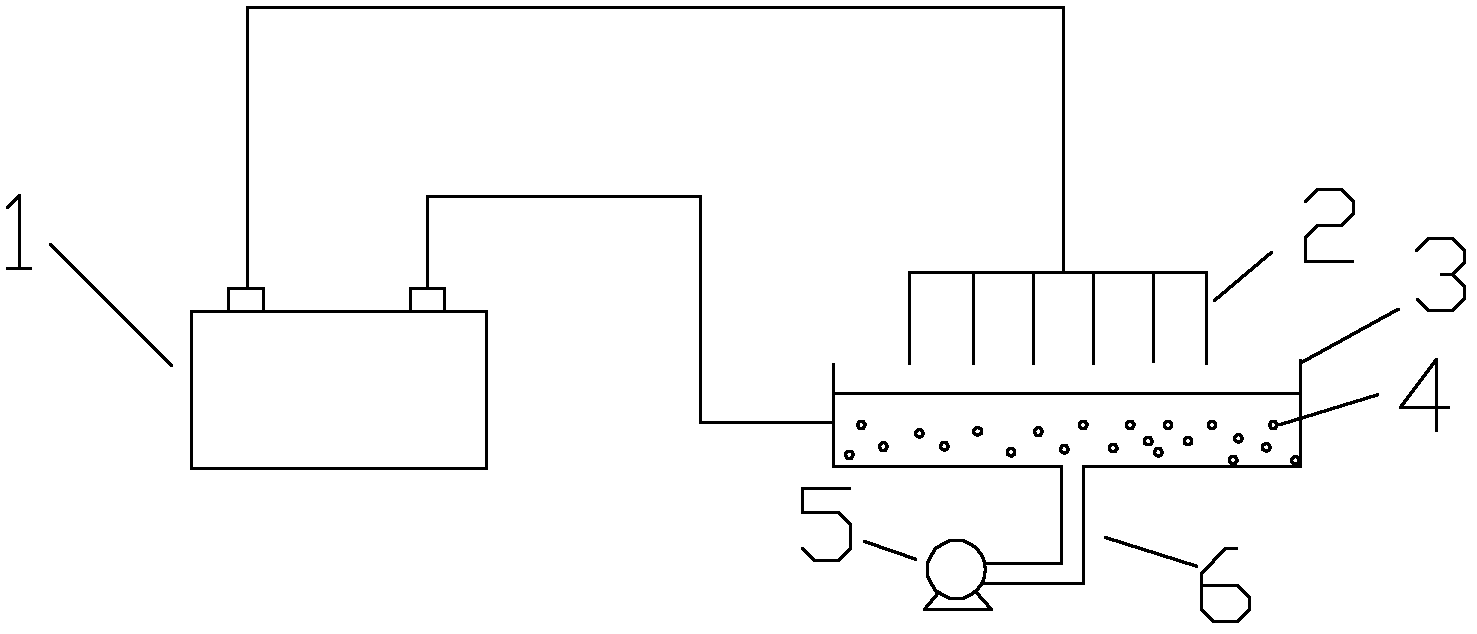

一种垃圾渗滤液的前处理高级氧化装置，包括等离子体电源、等离子体高 压电极、等离子体反应器、强化曝气系统、鼓风机和空气导管，其特征在于： 所述等离子体电源上设置有等离子体高压电极，所述等离子体反应器与所述等 离子体电源相连，所述强化曝气系统设置在等离子体反应器内部，所述空气导 管一端与所述等离子体反应器底部相连，所述空气导管另一端与所述鼓风机连 接。
进一步，本实用新型所述等离子体高压电极与垃圾渗滤液面相互分离。
本实用新型所述等离子体电源为高压脉冲电源或高频交流电源。
本实用新型使用时，等离子体电源可为峰值电压在1-±120kV、脉宽在 0.005-900μs、频率在1-2000Hz的正负脉冲高压电源或频率在1Hz-10MHz的交 流高压电源，等离子体高压电极可为线状或针状高压电极，在强化曝气系统的 参与下，气、液相可同时进行放电。
本实用新型的有益效果是：
(1)采用等离子体与曝气工艺相结合的方式，使得气、液相可同时进行放 电;
(2)气相放电过程中产生的长寿命活性物质如O3，H2O2等进入垃圾渗滤液 中，在液相中增加了反应常数;液相放电产生的O、OH自由基等短寿命活性物 质可直接对液体进行高级氧化，提高了活性物质的利用效率;
(3)由于电极与液面保持一定距离，不仅使得电极不受水质的影响还延长了 电极的使用寿命，实现了处理效果好、低能耗、水质适应强的垃圾渗滤液的前 处理高级氧化效果。
