申请日2011.10.14
公开(公告)日2012.06.06
IPC分类号C02F9/14
摘要
本实用新型涉及一种废水回用系统，尤其是涉及一种羽绒废水回用系统。其主要是解决现有技术所存在的处理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有去除羽绒的装置，废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷等的技术问题。本实用新型包括可通羽绒废水的调节池，调节池连接有污水提升泵，污水提升泵连接有可过滤羽绒羽毛的捞毛机，捞毛机连接有初级生化池，初级生化池内设有填料，初级生化池出口通过污水管连接有中沉池，中沉池通过污水管连接有二级生化池，二级生化池的出水口连接有中间水池、水力澄清池，水力澄清池通过过滤池连接清水池，中沉池、水力澄清池连接污泥池。
权利要求书

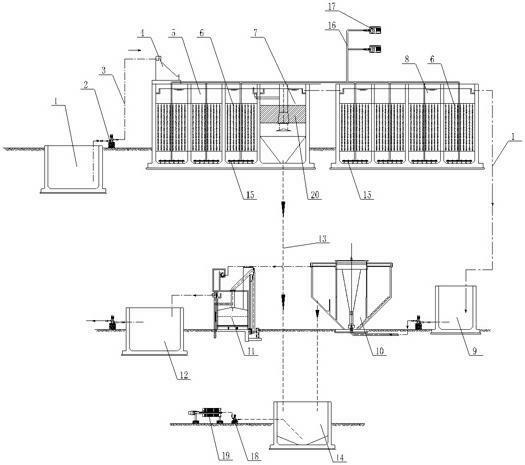

1.一种羽绒废水回用系统，包括可通羽绒废水的调节池(1)，调节池连接有污水提升泵(2)，其特征在于所述的污水提升泵(2)通过污水管(3)连接有可过滤羽绒羽毛的捞毛机(4)，捞毛机连接有初级生化池(5)，初级生化池内设有填料(6)，初级生化池出口通过污水管连接有中沉池(7)，中沉池内设有斜管(20)，中沉池通过污水管连接有二级生化池(8)，二级生化池的出水口连接有中间水池(9)、水力澄清池(10)，水力澄清池通过过滤池(11)连接清水池(12)，中沉池(7)、水力澄清池(10)通过污泥管(13)连接污泥池(14)。
2.根据权利要求1所述的羽绒废水回用系统，其特征在于所述的初级生化池(5)、二级生化池(8)的底部都设有可提升微孔曝气管(15)，可提升微孔曝气管通过空气管(16)连接风机(17)。
3.根据权利要求1或2所述的羽绒废水回用系统，其特征在于所述的污泥池(14)通过污泥管(13)连接气动隔膜泵(18)，气动隔膜泵连接板框压滤机(19)。
4.根据权利要求1或2所述的羽绒废水回用系统，其特征在于所述的污泥池(14)通过污水管连接调节池(1)。
说明书
羽绒废水回用系统
技术领域
本实用新型涉及一种废水回用系统，尤其是涉及一种羽绒废水回用系统。
背景技术
废水中携带的羽毛羽绒不仅造成了原料流失，而且影响了水的感观性状、增加了水处理过程中的负荷。中国专利公开了一种废水处理的方法(公开号：CN 101085695A)，其包括如下步骤：分类：将排放的废水分类为高浓度废水和低浓度废水两类集装;高浓度废水前置处理：气浮物化：将集装的高浓度废水经过气浮物化形成低浓度废水和浓悬浮液;澄清分层：浓悬浮液经过澄清分层形成低浓度废水和固相悬浮液，澄清分层聚合剂为碱式氯化铝：压滤：固相悬浮液经过自压压滤分离成低浓度废水和排放污泥;PH调节和生化处理：低浓度废水进入PH调节蓄水池进行常规PH调节后再进行常规生化处理，分离成初级排放水和活性污泥，活性污泥经过自压压滤分离成排放污泥和压滤废水，压滤废水回入PH调节蓄水池再处理;化学处理：初级排放水经过加药釜、反应釜、净水釜形成终级排放水，加药釜加入的化学处理药剂为次氯酸钠或碱式氯化铝;化学处理中的加药釜装有加热装置，加热形式可以是太阳能、蒸汽或电加热。化学处理中的反应釜可以是4个组成，反应釜和净水釜之间增加过滤釜，过滤釜可以是2个，过滤填料为卵石、石英砂和活性炭;自压压滤是将活性污泥灌入编织袋内，通过活性污泥自重压滤将废水滤压出编织袋外形成排放污泥。但这种处理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有去除羽绒的装置，废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷。
实用新型内容
本实用新型是提供一种羽绒废水回用系统，其主要是解决现有技术所存在的处理方法过于烦杂，无法使用于大部分纺织行业的废水处理，并且由于没有去除羽绒的装置，废水中含有的羽毛、羽绒会进入废水处理装置，增加了水处理过程中的负荷等的技术问题。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
本实用新型的羽绒废水回用系统，包括可通羽绒废水的调节池，调节池连接有污水提升泵，所述的污水提升泵通过污水管连接有可过滤羽绒羽毛的捞毛机，捞毛机连接有初级生化池，初级生化池内设有填料，初级生化池出口通过污水管连接有中沉池，中沉池内设有斜管，中沉池通过污水管连接有二级生化池，二级生化池的出水口连接有中间水池、水力澄清池，水力澄清池通过过滤池连接清水池，中沉池、水力澄清池通过污泥管连接污泥池。捞毛机能够过滤去除废水中残留的羽毛、羽绒，避免羽毛与羽绒在初级生化池中截留在填料上，减少羽绒在出水中的含量，同时也提高了羽绒的回收率。初级生化池采用结构简单、操作简便的推流式结构，当系统运行到一段时间后，池内将有大量的活性污泥，大部分污泥以生物膜的形式附着生长在填料上。中沉池内设置中心桶，斜管等。过滤池内可以通过池内石英砂和卵石等滤料对污水进行过滤。水力澄清池通过药剂管与药剂罐连通，内设第一反应室和第二反应室，可以调节去除水中悬浮颗粒。
作为优选，所述的初级生化池、二级生化池的底部都设有可提升微孔曝气管，可提升微孔曝气管通过空气管连接风机。可提升微孔曝气管一方面可以对废水进行初步的氧化反应，去除废水中部分易氧化物质，另一方面通过曝气可以均化废水的水质，使废水水质能相对地保持稳定。风机可以是罗茨鼓风机。
作为优选，所述的污泥池通过污泥管连接气动隔膜泵，气动隔膜泵连接板框压滤机。板框压滤机可以将污泥处理成泥饼，干化后的泥饼可直接外运，因污泥中不含重金属和其他有害有害物质，泥饼在进行堆肥化后可作肥料用。
作为优选，所述的污泥池通过污水管连接调节池。污泥池上部的上清液可以回流至调节池处理。
因此，本实用新型具有能够去除、回收废水中的羽毛，通过回收流失的羽毛羽绒以及重复利用废水，大大减少生产成本，使得污水处理设施的运行可以在一定程度上产生很好的经济效益，结构简单、合理等特点。
