申请日2011.06.16
公开(公告)日2012.02.15
IPC分类号G01N27/00
摘要
本实用新型涉及一种PTA污水处理装置入口管线用PH计，属于PTA污水处理装置。本实用新型结构简单，分为第一腔室、第二腔室与第三腔室;第一腔室为进水室，起到缓冲和冷却的作用;第二腔室为测量室同时具有储水与保护电极的作用;第三腔室为排水室;这样的结构可以有效地保证测量精度，同时延长了PH计的使用寿命。
权利要求书 [支持框选翻译]

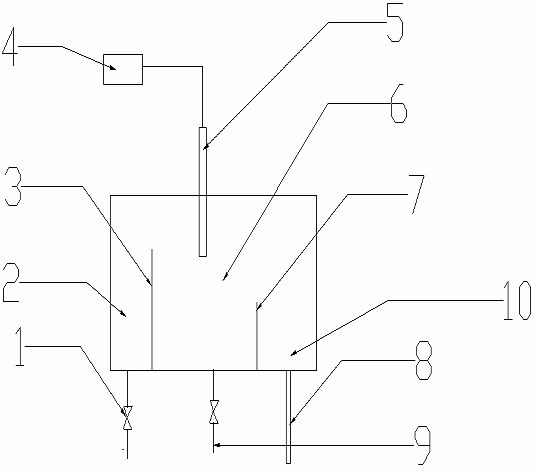

1.一种PTA污水处理装置入口管线用PH计，包括：取样阀(1)、第一腔室(2)、隔板一(3)、PH计传感器(4)、PH计电极(5)、第二腔室(6)、隔板二(7)、排水管(8)、排污阀(9)、第三腔室(10)，其特征在于：由隔板一(3)与隔板二(7)间隔成三腔室密闭容器，从左到右依次为，第一腔室(2)、第二腔室(6)与第三腔室(10)。
2.根据权利要求1所述的一种PTA污水处理装置入口管线用PH计，其特征在于：所述第一腔室(2)的下端与取样阀(1)连接。
3.根据权利要求1所述的一种PTA污水处理装置入口管线用PH计，其特征在于：所述第二腔室(6)内设置PH计电极(5)，PH计电极(5)一端伸入第二腔室(6)内，PH计电极(5)的另一端与PH计传感器(4)连接;第二腔室(6)下端还设置一个排污阀(9)，其状态为常闭状态。
4.根据权利要求1所述的一种PTA污水处理装置入口管线用PH计，其特征在于：所述第三腔室(10)的下端设置一个排水管(8)。
5.根据权利要求2所述的一种PTA污水处理装置入口管线用PH计，其特征在于：所述取样阀(1)为常开状态。
说明书 [支持框选翻译]
一种PTA污水处理装置入口管线用PH计
技术领域
本实用新型涉及一种PTA污水处理装置入口管线用PH计，属于PTA污水处理装置。
背景技术
在PTA 生产工序中，会排放大量的生产污水，若将生活污水直接排放到自然环境中，则会对环境造成严重污染，故PTA 生产工序中产生的生产污水大多送入污水处理设备中。
在污水处理过程中，需要使用PH计来随时检测污水处理装置入口连续水和间断水的PH值，原有的PH计的测量原理是直接将PH计电极插入污水管道中进行测量，但是，由于污水管道中的污水夹带了很多的固体杂质且温度很高，对PH计传感器的电极冲刷大，电极损坏很快(最长只能使用一个月)，这样一来，不仅影响污水测量值，而且消耗了大量的备件。
发明内容
鉴于已有技术存在的缺陷，本实用新型的目的是要提供一种结构简单，使用寿命长的PTA污水处理装置入口管线用PH计。
为实现上述目的，本实用新型所采用的技术解决方案：
一种PTA污水处理装置入口管线用PH计，包括：取样阀、第一腔室、隔板一、PH计传感器、PH计电极、第二腔室、隔板二、排水管、排污阀，其特征在于：由隔板一与隔板二间隔成三腔室密闭容器，从左到右依次为，第一腔室、第二腔室与第三腔室。
所述第一腔室的下端与取样阀连接。
所述取样阀为常开状态。
所述第二腔室内设置PH计电极，PH计电极一端伸入第二腔室内，PH计电极的另一端与PH计传感器连接;第二腔室下端还设置一个排污阀，其状态为常闭状态。
所述第三腔室的下端设置一个排水管。
采用上述方案后，与现有装置相比本实用新型具有以下有益效果：
本实用新型结构简单，分为第一腔室、第二腔室与第三腔室;第一腔室为进水室，起到缓冲和冷却的作用;第二腔室为测量室同时具有储水与保护电极的作用;第三腔室为排水室;这样的结构可以有效地保证测量精度，同时延长了PH计的使用寿命。
