申请日2011.05.27
公开(公告)日2011.12.28
IPC分类号F04D29/08
摘要
本实用新型公开了一种工业废水泵用碳化硅机械密封装置，包括套接并周向限位在轴套(1)上的密封动环(2)、套接在轴套(1)上且周向限位在压盖(3)上的密封静环(4)、设在密封静环(4)和压盖(3)之间的压紧弹簧(5);所述密封静环(4)经压紧弹簧(5)压配合在密封动环(2)上，其特征在于：所述压盖(1)上设有与冷却介质源连通并用于冷却密封静环(4)与密封动环(2)形成的密封磨面的冷却环路。该工业废水泵用碳化硅机械密封装置密封可靠性好、有效降低设备维护费用和人力。
权利要求书

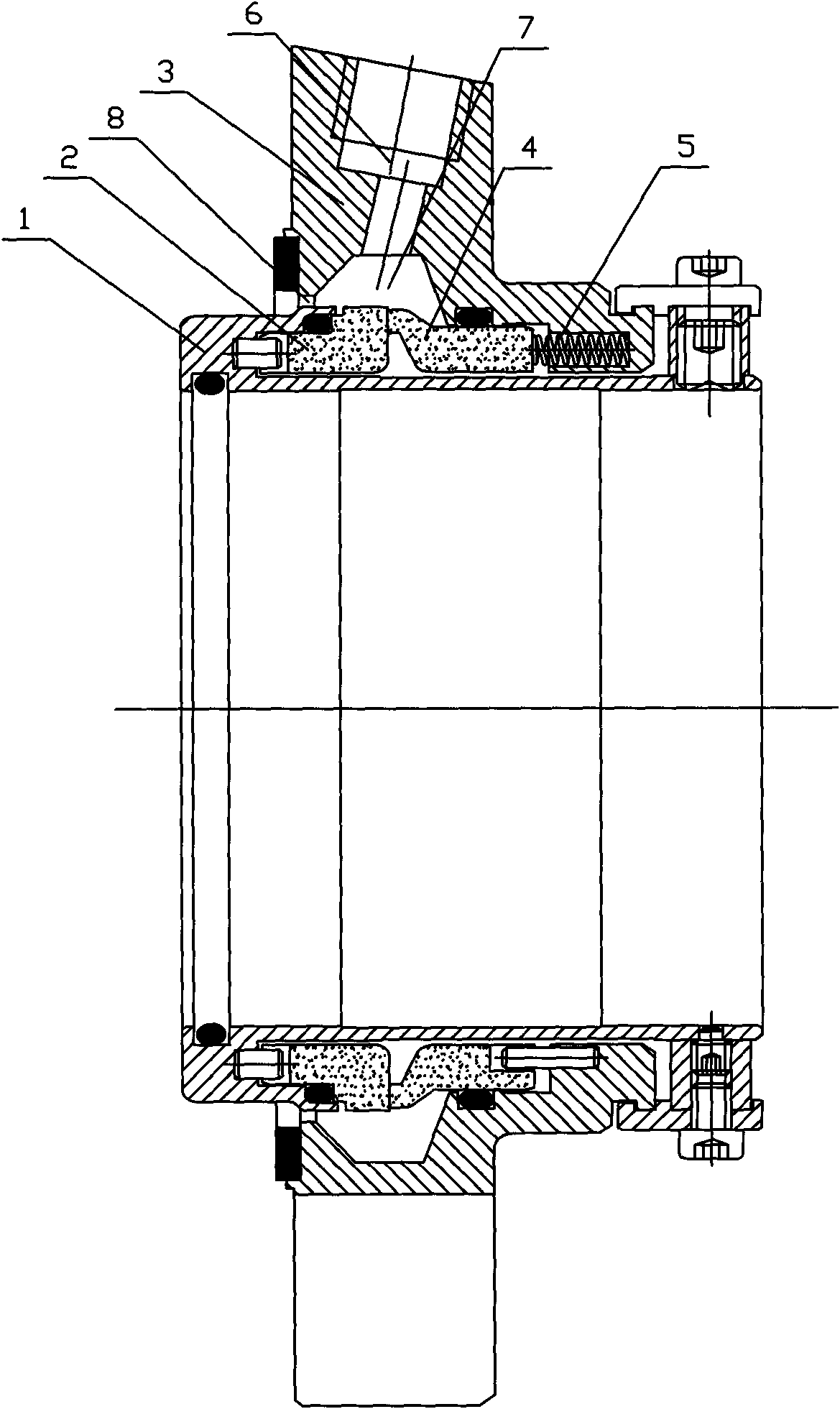

1.一种工业废水泵用碳化硅机械密封装置，包括套接并周向限位在轴套(1)上的密 封动环(2)、套接在轴套(1)上且周向限位在压盖(3)上的密封静环(4)、设在密封静 环(4)和压盖(3)之间的压紧弹簧(5);所述密封静环(4)经压紧弹簧(5)压配合在 密封动环(2)上，其特征在于：所述压盖(1)上设有与冷却介质源连通并用于冷却密封 静环(4)与密封动环(2)形成的密封磨面的冷却环路。
2.根据权利要求1所述的工业废水泵用碳化硅机械密封装置，其特征在于：所述冷 却环路是指，所述压盖(3)上设有径向的进液口(6)，所述压盖(3)的内壁设有径向内 凹的环形冷却内腔(7)，所述压盖(3)与轴套(1)之间设有环形出液口(8)，所述进液 口(6)、环形冷却内腔(7)、环形出液口(8)之间连通。
3.根据权利要求2所述的工业废水泵用碳化硅机械密封装置，其特征在于：所述环 形冷却内腔(7)的高度为外短内长。
说明书 [支持框选翻译]
工业废水泵用碳化硅机械密封装置
技术领域
本实用新型涉及机械密封技术领域，具体讲是一种工业废水泵用碳化硅机械密封装置。
背景技术
目前的工业废水泵用碳化硅机械密封装置包括套接并周向限位在轴套上的密封动环、套 接在轴套上且周向限位在压盖上的密封静环、设在密封静环和压盖之间的压紧弹簧;所述密 封静环经压紧弹簧压配合在密封动环的端面上。此结构中的密封动环随着泵轴的转动而转动， 密封静环与密封动环形成密封磨面来实现对泵内部与外界的机械密封。
以上现有技术的机械密封装置存在以下缺点：由于工业废水处理工程工况复杂，工业废 水含有的杂质多、颗粒大，这些杂质会在密封静环与密封动环形成密封磨面上沉积，且工业 废水酸碱度强、腐蚀性强、温度高，这会直接影响密封静环与密封动环形成密封磨面，以上 这些原因都会使密封不可靠，稳定性差，使得机械密封容易失效，因此需要经常更换机械密 封装置的密封部件，增加了设备维护费用和人力。
实用新型内容
本实用新型要解决的技术问题是，提供一种密封可靠性好、有效降低设备维护费用和人 力的工业废水泵用碳化硅机械密封装置。
本实用新型的技术方案是，提供一种具有以下结构的工业废水泵用碳化硅机械密封装置， 包括套接在轴套上且周向限位在轴套上的密封动环、套接并周向限位在压盖上的密封静环、 设在密封静环和压盖之间的压紧弹簧;所述密封静环经压紧弹簧压配合在密封动环上，所述 压盖上设有与冷却介质源连通并用于冷却密封静环与密封动环形成的密封磨面的冷却环路。
所述冷却环路是指，所述压盖上设有径向的进液口，所述压盖的内壁设有径向内凹的环 形冷却内腔，所述压盖与轴套之间设有环形出液口，所述进液口、环形冷却内腔、环形出液 口之间连通。
所述环形冷却内腔的高度为外短内长。
采用上述结构后，本实用新型与现有技术相比，具有以下优点：由于所述压盖上设有与 冷却介质源连通并用于冷却密封静环与密封动环形成的密封磨面的冷却环路，这样能通过另 外的相连的干净、低温的冷却介质源从冷却环路一端进入，冷却在密封静环与密封动环形成 密封磨面，同时也能防止工业废水进入到密封静环与密封动环形成的密封磨面，即避免工业 废水直接接触密封静环与密封动环形成的密封磨面，这样就使密封性可靠，稳定性好，使得 机械密封不易失效，因此无需经常更换机械密封装置的密封部件，降低了设备维护费用和人 力。
作为改进，所述冷却环路是指，所述压盖上设有径向的进液口，所述压盖的内壁设有径 向内凹的环形冷却内腔，所述压盖与轴套之间设有环形出液口，所述进液口、环形冷却内腔、 环形出液口之间连通，该环形冷却内腔可以直接冷却密封静环与密封动环形成的密封磨面， 使冷却环路冷却效果好。
作为改进，所述环形冷却内腔的高度为外短内长，这样更加容易冷却介质的流入和冷却。
