申请日2011.05.27
公开(公告)日2012.01.11
IPC分类号C02F1/20
摘要
油田污水中除硫化氢的装置，应用于油田注水技术领域。在注水井高压管线上连接有球阀，在球阀的另一端通过管线连接第一级水喷射器的水入口，在第一级水喷射器的水出口连接有管线，第一级水喷射器水出口连接管线的端部在水罐内的下部;在水罐的下部有出水口，水罐出水口通过管线连接离心泵的入口;离心泵的出口通过管线连接阀门，阀门的另一端通过管线连接第二级水喷射器的水入口;在第二级水喷射器的水出口有管线连接水罐顶部的入口。效果是：油田污水经处理后硫化氢含量达到0.2～1mg/L，满足现场配聚合物要求;装置结构简单，操作简便。
权利要求书
1.一种油田污水中除硫化氢的装置，主要由注水井高压管线(1)、 第一级水喷射器(3)、水罐(5)、离心泵(6)和第二级水喷射器(8)组成，在 注水井高压管线(1)上连接有球阀(2)，其特征在于：在球阀(2)的另一端 通过管线连接第一级水喷射器(3)的水入口，在第一级水喷射器(3)的水 出口连接有管线，第一级水喷射器(3)水出口连接管线的端部在水罐(5) 内的下部;在水罐(5)的下部有出水口，水罐(5)出水口通过管线连接离 心泵(6)的入口;离心泵(6)的出口通过管线连接阀门(7)，阀门(7)的另一 端通过管线连接第二级水喷射器(8)的水入口;在第二级水喷射器(8)的 水出口有管线连接水罐(5)顶部的入口。
2.根据权利要求1所述的油田污水中除硫化氢的装置，其特征是： 所述的第一级水喷射器(3)的水出口连接的管线端部有90度的弯头(4)。
说明书
油田污水中除硫化氢的装置
技术领域
本实用新型涉及油田注水技术领域，特别涉及一种油田污水处理这 种，是利用污水配液需除去污水中硫化氢的装置。
背景技术
目前，油田注水井使用污水进行回注已成常规，尽管在污水处理过 程中已经使用了除硫化氢处理工艺，但污水中所含硫化氢浓度仍然较 高。在油田使用聚合物为主剂进行小剂量调剖、调驱等需要井口进行 配液的措施时，污水中硫化氢对聚合物粘度影响较大，导致聚合物粘 度达不到要求，影响措施效果。在现有技术中，为使油田污水满足配 聚合物要求，一般采用污水在搅拌罐中搅拌暴氧除硫化氢，这种方法 需要时间长，满足不了现场配液要求。化学沉淀法加入的化学剂对聚 合物也会产生降解。
中华人民共和国国家知识产权局专利文献中，公开了一种《除去硫 化氢的方法和设备》，专利公开号：CN 1315923A;还公开了《一种油 田含硫污水的处理工艺》，专利公开号CN 101497472A。《除去硫化氢 的方法和设备》是通过在足够的压力下，将足够的氧溶解于水中达足 够的时间，除去水中的硫化氢，其主要装置为增压泵、文丘里喷管和 密封的压力罐”。其工作原理是通过将空气和含硫化氢的水经过一个 文丘里喷管将环境空气的混合物加压，泵入与大气密封的罐中，压力 罐压力保持不低于大约379.2KPa的压力，水中溶解氧浓度大约6mg/L， 在一定时间内氧气与水中硫化氢反应生产硫达到除硫化氢的目的。《一 种油田含硫污水的处理工艺》是：硫化氢含量小于30mg/L时，将污水 通入敞口容器，鼓空气25～40分钟，控制空气与污水体积比2～8∶1; 硫化氢含量大于等于30mg/L时，加入硫代硫酸盐，再鼓空气25～40 分钟，控制空气与污水体积比2～8∶1。其原理也是利用氧气与硫化氢 反应生成硫达到除硫的目的。背景技术对氧浓度、压力都有特定要求， 不利于现场实施。鼓空气进行除S2-，需要空气压缩机等设备，且要控 制比例。
实用新型内容
本实用新型的目的是：提供一种油田污水中除硫化氢的装置，利用 注水井高压输水管线、喷射器、敞口水罐、离心泵组成简单的除硫化 氢处理装置，辅以加入化学剂的方法为调剖、调驱油井使用含硫污水 提供一种除去水中硫化氢的装置法。
本实用新型采用的技术方案是：油田污水中除硫化氢的装置，主要 由注水井高压管线、第一级水喷射器、水罐、离心泵和第二级水喷射 器组成，在注水井高压管线上连接有球阀，其特征在于：在球阀的另 一端通过管线连接第一级水喷射器的水入口，在第一级水喷射器的水 出口连接有管线，第一级水喷射器水出口连接管线的端部在水罐内的 下部;在水罐的下部有出水口，水罐出水口通过管线连接离心泵的入 口;离心泵的出口通过管线连接阀门，阀门的另一端通过管线连接第 二级水喷射器的水入口;在第二级水喷射器的水出口有管线连接水罐 顶部的入口。
所述的第一级水喷射器的水出口连接的管线端部有90度的弯头。

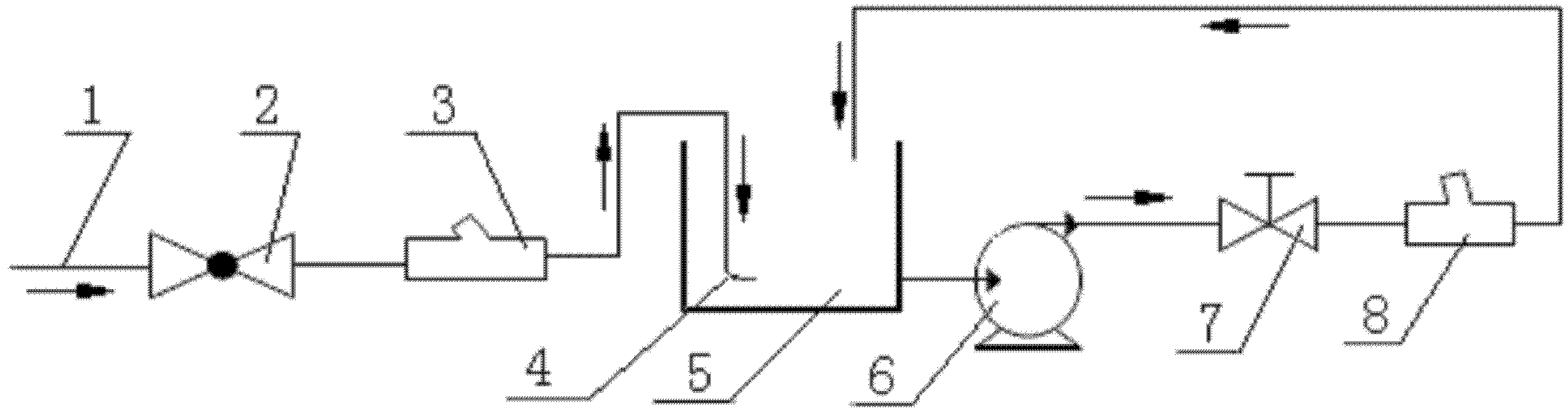

简述油田污水中除硫化氢的装置的使用过程。参阅图1。从注水井 高压管线进入水罐的污水，首先经一级水喷射器3进入水罐5，在水罐 5容积为10立方米时，30分钟左右水罐5内注满水。在此过程中打开 离心泵6使水罐5中水经二级水喷射器8进行循环。测量水中硫化氢 含量，一般可达到0.2～1mg/L;如果测得水中硫化氢含量大于1mg/L 时，向水罐5中加入重铬酸钠20～40mg/L，循环30～60分钟左右后硫 化氢含量下降到0.2～1mg/L。
本实用新型的有益效果：本实用新型油田污水中除硫化氢的装置， 油田污水经处理后硫化氢含量达到0.2～1mg/L，满足现场配聚合物要 求;装置结构简单，操作简便。
