申请日2011.05.31
公开(公告)日2011.12.21
IPC分类号C02F9/04
摘要
聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的处理方法和它的处理装置，属化学工程领域，确切地说是对一种硫酸废水处理技术。其要点是：聚对苯二甲酰对苯二胺纤维生产过程中产生的凝固浴废液、纤维水洗废液和纤维中和废液由静态混合器混合后，流入废液存储槽;离心泵将废液存储槽中的废水泵送至中和反应釜中与氢氧化钙中和至pH为6-9;中和反应釜中的中和废液经离心泵送至板框过滤机中过滤，滤液作为工业废水排放，滤渣卸料至滤渣斗中。其装置中包含中和反应釜，板框过滤机。其积极效果是：为大规模连续制备聚对苯二甲酰对苯二胺纤维时产生的大量含硫酸废水提供了连续处理装置;采用一套处理系统简化，节约成本，方便操作。
权利要求书 [支持框选翻译]
1.聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的处理方法，其特征是：按 以下步骤操作：
1)聚对苯二甲酰对苯二胺纤维生产过程中产生的凝固浴废液、纤维水洗废 液和纤维中和废液由静态混合器混合后，流入废液存储槽;
2)离心泵将废液存储槽中的废水泵送至中和反应釜中与氢氧化钙中和至PH 为6-9;
3)中和反应釜中的中和废液经离心泵送至板框过滤机中过滤，滤液作为工 业废水排放，滤渣卸料至滤渣斗中。
2.聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的处理装置，包含废液存储 槽，其特征是：废液存储槽(2)其输入端与接有废液输入的静态混合器(1)的 输出端相接，废液存储槽(2)的输出端与离心泵(3)的输入端相接，流量计(4) 接在离心泵(3)的输出端与调节阀(6)输入端之间，调节阀(6)输出端与中 和反应釜(7)的一个输入端相接，中和反应釜(7)的另一个输入端与失重式电 子秤(10)的输出端相接，失重式电子秤(10)的输入端接氢氧化钙存储槽(9) 的输出端;反应釜(7)的输出端与中和废液输送泵(11)的输入端相接，中和 废液输送泵(11)的输出端接第一三通阀(18)的输入端，第一三通阀A(18) 的二个输出端分别接第一、第二板框过滤机A、B(12，13)的输入端;第一、 第二板框过滤机A、B的输出端分别接第二三通阀(19)的二个输入端，第二三 通阀B(19)的输出端为排放口;第一、第二板框过滤机A、B的下口分别有滤 渣斗A、B(14，15)相接;装置中接有DCS系统和PH计(18)。
3.根据权利要求2所述的聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的 处理装置，其特征是：所述的废液输入是中和废液或水洗废液或凝固浴废液;或 是三者中的两个;或是三者之和。
4.根据权利要求2所述的聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的 处理装置，其特征是：所述的DCS系统是接在流量计(4)和调节阀(6)之间 的为第一DCS系统(5);与PH计相串接后接在中和反应釜(7)和失重式电子 秤(10)之间的是第二DCS系统(20);接在第一和第二三通阀之间的是第三 DCS系统(21)。
5.根据权利要求2所述的聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的 处理装置，其特征是：所述的第一、第二板框过滤机(12，13)其输入输出端之间分 别接有第一压差测量计A(16)和第二压差测量计B(17)。
说明书 [支持框选翻译]
聚对苯二甲酰对苯二胺纤维生产过程中对硫酸废水的处理方法和它的处理装置
技术领域：
属化学工程领域，是涉及废水的处理技术，确切地说是对聚对苯二甲酰对苯 二胺纤维生产过程中对硫酸废水的处理方法和它的处理装置。
技术背景：
聚对苯二甲酰对苯二胺纤维也称对位芳纶纤维，对位芳纶纤维是目前世界上 高性能纤维中用途最广、需求量最大的纤维，是制造高强度轻质装甲和特种防护 材料的首选，被广泛应用于航天、航空、军工、机电、建筑、汽车、体育用品等 领域。
对位芳纶纤维工业化生产过程中，由于采用浓硫酸作为纺丝溶剂，不可避免 会产生大量含硫酸废水。这些含硫酸废水理论上可通过逐步蒸发，得到95-98% 的浓硫酸，然后通入SO3气体进一步脱掉浓硫酸中的水分，最终使得硫酸浓度达 到100%，满足对位芳纶纤维纺丝要求。此方法优点在于废水中的硫酸能反复使 用，节约了硫酸用量，但缺点在于稀硫酸蒸发过程中，能耗高，成本高，另一个 方面，95-98%的浓硫酸需要通入SO3气体进一步脱掉浓硫酸中的水分才能使得 硫酸浓度达到100%，而对于对位芳纶纤维生产企业来说，使用SO3气体很不现 实，因此，对位芳纶的实际工业化生产过程中很难实现含硫酸废水的浓缩回收。
发明内容
本发明要在实际工业化生产过程中实现聚对苯二甲酰对苯二胺纤维生产过 程中对硫酸废水的处理方法和它的处理装置。

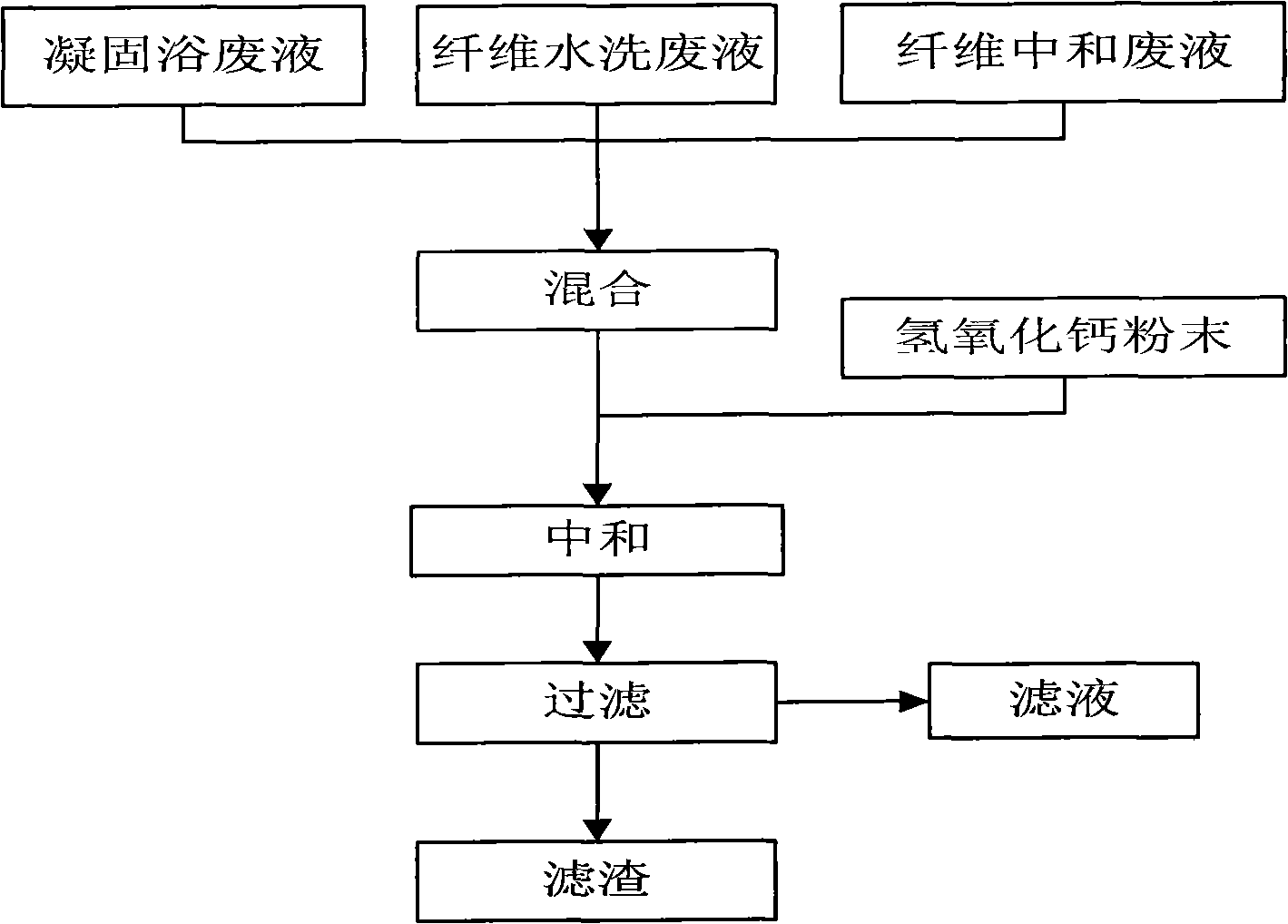

本发明采取的对硫酸废水的处理方法是：
1.聚对苯二甲酰对苯二胺纤维生产过程中产生的凝固浴废液、纤维水洗废液 和纤维中和废液通过混合后，流入废液存储槽。
2.废液存储槽中的废水泵送至中和反应釜中与氢氧化钙中和至PH6-9。
3.中和反应釜中的中和废液经离心泵送至板框过滤机中过滤，滤液作为工业 废水排放，滤渣卸料至滤渣斗中。
本发明实现对硫酸废水处理方法的装置是：
有废液存储槽，其输入端与接有废液输入的静态混合器的输出端相接，废液 存储槽的输出端与离心泵的输入端相接，流量计接在离心泵的输出端与调节阀输 入端之间，调节阀输出端与中和反应釜的一个输入端相接，中和反应釜的另一个 输入端与失重式电子秤的输出端相接，失重式电子秤的输入端接氢氧化钙存储槽 的输出端;反应釜的输出端与中和废液输送泵的输入端相接，中和废液输送泵的 输出端接第一三通阀的输入端，第一三通阀的二个输出端分别接第一、第二板框 过滤机的输入端;第一、第二板框过滤机的输出端分别接第二三通阀的二个输入 端，第二三通阀的输出端为排放口;第一、第二板框过滤机的下口分别有滤渣斗 相接;装置中接有DCS系统和PH计。
本发明的积极效果是：
(1)凝固浴废液、纤维水洗废液和纤维中和废液同时采用一套 处理系统处理，节约了成本，方便了操作。
(2)废液中和处理为连续操作，处理后的废液PH值由在线PH 计测量后送至DCS系统，再控制失重式计量称添加氢氧化 钙的量，从而保持废水PH值在6-9之间。
