申请日2011.05.27
公开(公告)日2012.01.11
IPC分类号B01D36/04
摘要
污水回收处理器，应用于油田污水处理。收水壳体为钢板焊接成的圆柱体或正方形柱体容器;收水壳体和倒锥形污泥沉降室构成污水回收器本体;在倒锥形污泥沉降室的底部有排污管和电动阀;在收水壳体内固定有围成柱状的筛网;收水壳体内壁与筛网外壁之间安装有反洗喷管，在筛网中间部位安装有正洗喷管;在筛网内有进液管。在收水壳体底部有排水管。效果是：利用沉降、过滤的原理对污水进行处理，处理效率高;设备体积小、造价低、维护简单灵活;利用电动阀的联锁使排污、正冲洗、反冲洗自动化，可实现自动无人值守功能。
权利要求书 [支持框选翻译]

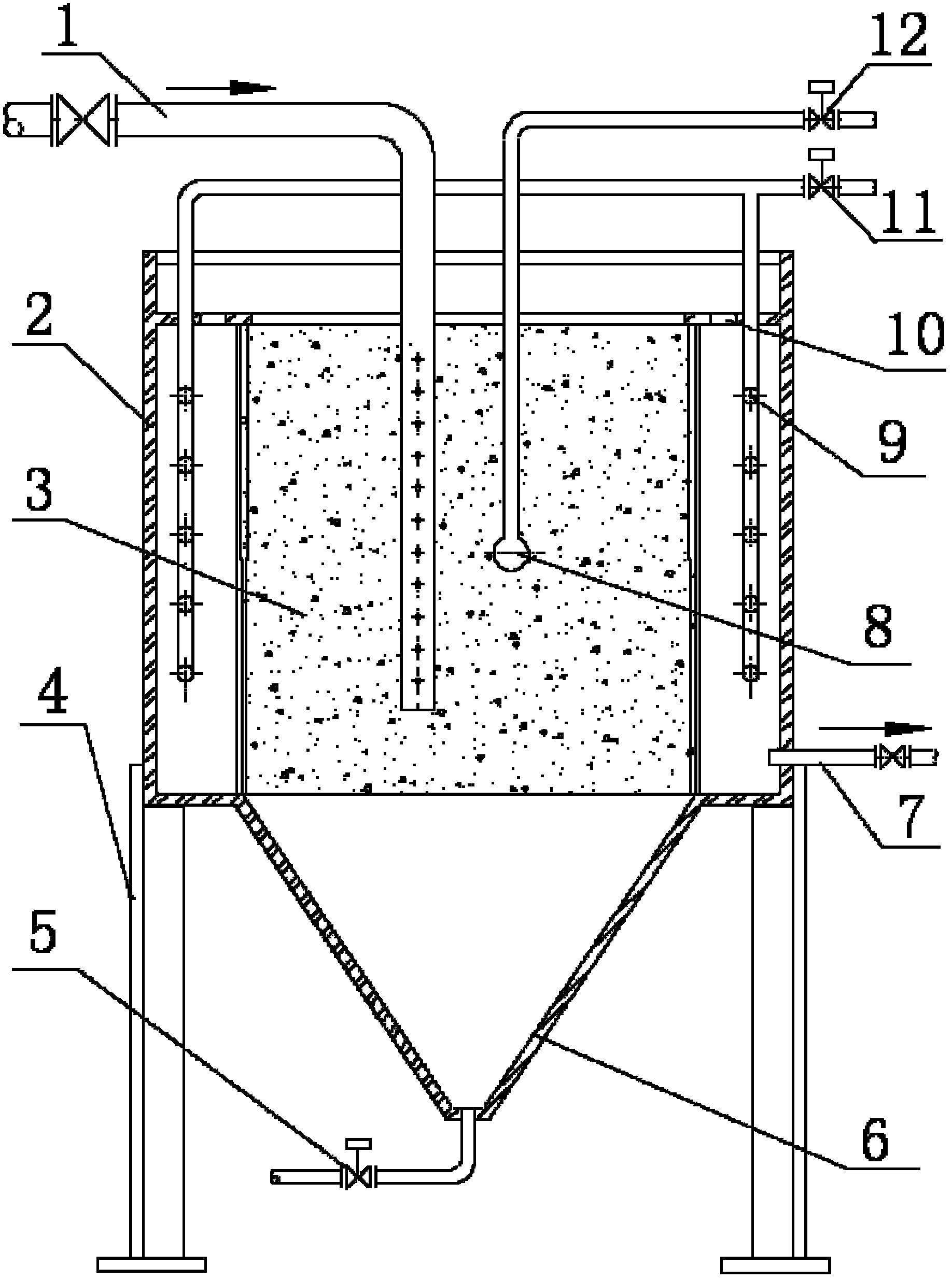

1.一种污水回收处理器，主要由进液管(1)、收水壳体(2)、筛网 (3)、支架(4)、电动阀(5)、倒锥形污泥沉降室(6)、排水管(7)、正洗 喷管(8)和反洗喷管(9)组成，其特征是：收水壳体(2)为钢板焊接成的 圆柱体或正方形柱体容器;在收水壳体(2)的下半部焊接有倒锥形污泥 沉降室(6);收水壳体(2)和倒锥形污泥沉降室(6)构成污水回收器本 体;污水回收器本体固定在支架(4)的上部;在倒锥形污泥沉降室(6) 的底部有排污管，在排污管上固定有电动阀(5);在收水壳体(2)内固 定有围成柱状的筛网(3);在收水壳体(2)内水平焊接有隔板，隔板在 筛网(3)的顶部;收水壳体(2)内壁与筛网(3)外壁之间安装有反洗喷管 (9)，在筛网(3)中间部位安装有正洗喷管(8);在筛网(3)内有进液管 (1);在收水壳体(2)底部有排水管(7);在隔板上有溢流口(10)。
2.根据权利要求1所述的污水回收处理器，其特征是：所述的倒 锥形污泥沉降室(6)的倒锥坡度为45°。
3.根据权利要求1所述的污水回收处理器，其特征是：所述的筛 网(3)为200目不锈钢网，在筛网(3)外侧有钢丝网(14)并且利用条形 磁铁(13)将筛网(3)固定在钢丝网(14)上。
4.根据权利要求1所述的污水回收处理器，其特征是：所述的反 洗喷管(9)有四组，反洗喷管(9)沿着筛网(3)四周分布，反洗喷管(9) 的内侧均匀分布有喷嘴，喷嘴与筛网(3)相对。
5.根据权利要求1、2、3或4所述的污水回收处理器，其特征是： 在反洗喷管(9)的进水管上连接有反洗电动阀(11);在正洗喷管(8)进 水管上连接有正洗电动阀(12)。
说明书 [支持框选翻译]
污水回收处理器
技术领域
本实用新型涉及油田污水处理技术领域，特别涉及一种应用于油田 污水处理站外排污水的再回收处理装置。
背景技术
油田污水经污水处理站处理后，会产生部分外排污水，这部分外排 污水由于成分复杂、机杂含量很高，无法直接再进入系统重新进行处 理。由于未经过处理，排放难以达标，若直接外排造成的环境污染较 为严重。
目前，污水处理回收技术主要有压滤法、离心法、自然沉降浓缩法 等。压滤法设备庞大，处理效率不高，维护工作量大，已面临淘汰。 采用离心法处理，需要购置卧式螺旋离心机，设备购置及维护费用高 昂。采用自然沉降浓缩法处理，建设沉降罐(池)的费用也较高，排 放为间歇式排放，影响沉降效果，同时排放污水所含机杂密度略高于 水，污水的沉降稳定性差，就不适合使用自然沉降浓缩法进行处理。
实用新型内容
本实用新型的目的是：提供一种污水回收处理器，能利用外排污水 间歇排放的特点，以低成本及时将油田污水处理站外排污水进行回收 再处理，使污水处理站外排污水减少80%以上，降低后端污泥的处理难 度。
本实用新型采用的技术方案是：污水回收处理器，主要由进液管、 收水壳体、筛网、支架、电动阀、倒锥形污泥沉降室、排水管、正洗 喷管和反洗喷管组成，其特征是：收水壳体为钢板焊接成的圆柱体或 正方形柱体容器;在收水壳体的下半部焊接有倒锥形污泥沉降室;收 水壳体和倒锥形污泥沉降室构成污水回收器本体;污水回收器本体固 定在支架的上部;在倒锥形污泥沉降室的底部有排污管，在排污管上 固定有电动阀;在收水壳体内固定有围成柱状的筛网;在收水壳体内 水平焊接有隔板，隔板在筛网的顶部;收水壳体内壁与筛网外壁之间 安装有反洗喷管，在筛网中间部位安装有正洗喷管;在筛网内有进液 管。在收水壳体底部有排水管;在隔板上有溢流口，防止排放量出现 突然上升的异常情况。
所述的倒锥形污泥沉降室的倒锥坡度为45°;所述的筛网为200 目不锈钢网，在筛网外侧有钢丝网并且利用条形磁铁将筛网固定在钢 丝网上;所述的反洗喷管有四组，反洗喷管沿着筛网四周分布，反洗 喷管的内侧均匀分布有喷嘴，喷嘴与筛网相对;
所述的正洗喷管的下端有喷头，喷头在倒锥形污泥沉降室的中间位 置，在喷头下端布满喷孔。
在反洗喷管的进水管上连接有反洗电动阀;在正洗喷管进水管上连 接有正洗电动阀，反洗电动阀和正洗电动阀根据污水处理的工作步骤 进行联锁，实现正冲洗、反冲洗的电控管理。
简述污水回收处理器的工作过程。污水处理站外排至污水回收处理 器后，在回收器内进行自然沉降和筛网过滤。利用200目筛网将污水 进行过滤，同时大部分机杂经自然沉降到倒锥形污泥沉降室。在过滤 过程中，由于机杂含量很高，会造成筛网堵塞，降低过滤速度，这时 启动反洗喷管，将沉积在筛网内壁的机杂反冲沉积到倒锥形污泥沉降 室。经过3～5次反洗后，完成过滤过程，过滤出的污水进行回收再处 理。沉降至倒锥形污泥沉降室的污泥从底部排出后进行自然干化处理。
本实用新型的有益效果：本实用新型污水回收处理器，采用自然沉 降和筛网过滤的方式，对外排污水及时进行处理，使污水处理站外排 污水减少80%以上。处理效率高，设备体积小、造价低、维护简单。能 降低后端污泥的处理难度。利用电动阀的联锁使排污、正冲洗、反冲 洗自动化，可实现自动无人值守功能。
