申请日2011.05.24
公开(公告)日2011.11.09
IPC分类号C02F9/14
摘要

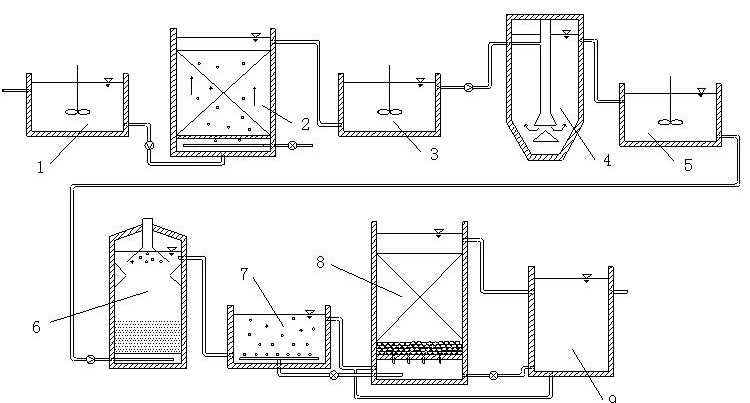

本实用新型提供一种草浆造纸中段废水处理系统，包括由前至后依次通过管道连接在一起的第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池、第三pH值调节池、UASB反应器、高效活性污泥反应池、曝气生物滤池和储水池;各pH值调节池内均设有搅拌装置;铁炭内电解反应器内填加废铁屑，其下部设有曝气装置;储水池与高效活性污泥反应池和曝气生物滤池的连接管之间设有回流管;储水池的底部与曝气生物滤池的底部之间设有反冲洗管。本实用新型集合了草浆造纸中段废水的预处理、二级处理与深度处理系统，可以实现草浆造纸中段废水的达标排放，同时各工段之间具有良好的互补性和稳定性。
权利要求书 [支持框选翻译]
1.一种草浆造纸中段废水处理系统，包括第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池、第三pH值调节池、UASB反应器、高效活性污泥反应池、曝气生物滤池和储水池;其特征是：所述第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池、UASB反应器、高效活性污泥反应池和曝气生物滤池由前至后依次通过管道连接在一起;各pH值调节池内均设有搅拌装置;第一pH值调节池与铁炭内电解反应器的连接管道上、第二pH值调节池与沉淀池的连接管道上以及第三pH值调节池与UASB反应器的连接管道上均设置有水泵;铁炭内电解反应器内填加废铁屑，其下部设有曝气装置;储水池与高效活性污泥反应池和曝气生物滤池的连接管之间设有回流管;储水池的底部与曝气生物滤池的底部之间设有反冲洗管。
2.根据权利要求1所述的草浆造纸中段废水处理系统，其特征是：所述曝气生物滤池分为底部配水层、中间过滤层和上部出水层，底部配水层设有布气和布水的长柄滤头，配水层上部铺设滤料承托层，中间过滤层填充黏土生物陶粒滤料，上部出水层中设有出水管。
说明书 [支持框选翻译]
草浆造纸中段废水处理系统
技术领域
本实用新型涉及一种用于草浆造纸中段废水的处理系统，属于污水处理。
背景技术
从目前造纸废水处理工艺分析，仅用一种技术或设备很难对造纸废水进行完全处理，经常是几种方法结合使用。目前常用的造纸废水物化+生化联合处理工艺有：混凝沉淀—ABR—活性污泥法、厌氧-好氧序批式反应器—混凝沉淀法、ABR—生物接触氧化—混凝组合工艺等。如中国专利文献 CN101665305公开的《复合式UASB+A/O工艺处理草浆造纸废水的方法》、CN1203231C公开的《草浆造纸污水处理的方法》和CN101698556A公开的《一种麦草浆造纸中段废水处理方法及处理设备》等。
草浆造纸企业排放的废水中含有木质素、纤维素和半纤维素等难降解有机污染物、废水的可生化性较差，其处理难度较木浆造纸废水的难度大，上述专利文献也只是削减了各污染物的排放量，黑液提取并不彻底，目前尚无有效的处理系统能保证废水达标排放。
发明内容
本实用新型针对现有草浆造纸中段废水处理技术存在的黑液提取不彻底、难以达标排放的不足，提供一种对废水水质及水量变化具有较强适应性、操作稳定性好、对污染物处理效果稳定的草浆造纸中段废水处理系统。
本实用新型的草浆造纸中段废水处理系统采用以下技术解决方案：
该草浆造纸中段废水处理系统，包括第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池、第三pH值调节池、UASB反应器、高效活性污泥反应池、曝气生物滤池和储水池;所述第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池、UASB反应器、高效活性污泥反应池和曝气生物滤池由前至后依次通过管道连接在一起;各pH值调节池内均设有搅拌装置;第一pH值调节池与铁炭内电解反应器的连接管道上、第二pH值调节池与沉淀池的连接管道上以及第三pH值调节池与UASB反应器的连接管道上均设置有水泵;铁炭内电解反应器内填加废铁屑，其下部设有曝气装置;储水池与高效活性污泥反应池和曝气生物滤池的连接管之间设有回流管;储水池的底部与曝气生物滤池的底部之间设有反冲洗管。
曝气生物滤池分为底部配水层、中间过滤层和上部出水层，底部配水层设有布气和布水的长柄滤头，配水层上部铺设滤料承托层，中间过滤层填充黏土生物陶粒滤料，上部出水层中设有出水管，出水管与储水池连接。
所述铁炭内电解反应器、UASB反应器、高效活性污泥反应池和曝气生物滤池都是现有技术，其结构都是污水处理领域一般技术人员公知的。
上述草浆造纸中段废水处理系统采用铁炭内电解预处理+UASB厌氧处理+高效活性污泥好氧处理+曝气生物滤池深度处理的组合工艺进行污水处理，通过第一pH值调节池、铁炭内电解反应器、第二pH值调节池、沉淀池和第三pH值调节池进行铁炭内电解预处理，通过UASB反应器进行厌氧处理，通过高效活性污泥反应池进行高效活性污泥好氧处理，通过曝气生物滤池深度处理。
本实用新型集合了草浆造纸中段废水的预处理、二级处理与深度处理系统，可以实现草浆造纸中段废水的达标排放，同时各工段之间具有良好的互补性，在其中任意工段发生故障的条件下，其它工段也可以保证最终处理出水的达标，系统具有良好的稳定性。
