申请日2011.05.23
公开(公告)日2011.12.14
IPC分类号C02F1/00
摘要
本实用新型公开了一种废水的循环利用装置，包括一用于抽水的真空泵和用于排水的排污管，还包括一用于储水的储罐和一将废水冷却的冷凝器，真空泵的两端分别用不锈钢管连通储罐和冷凝器，储罐通过不锈钢三通管与冷凝器、排污管连通。采用上述技术方案，取得的有益效果是：储罐和冷凝器的利用，将注入储罐的水能循环利用;酸性水经冷凝器时，能降低其活性，使酸性水不易腐蚀不锈钢钢管，延长设备的使用寿命。
权利要求书 [支持框选翻译]
1.一种废水的循环利用装置，包括一用于抽水的真空泵和用于排水的排污 管，其特征在于，还包括一用于储水的储罐和一将废水冷却的冷凝器，真 空泵的两端分别用不锈钢管连通储罐和冷凝器，储罐通过不锈钢三通管与 冷凝器、排污管连通。
2.根据权利要求1所述的一种废水的循环利用装置，其特征在于，所述真空 泵是双级水环真空泵。
说明书 [支持框选翻译]
一种废水的循环利用装置
技术领域
本实用新型涉及一种废水处理装置，特别涉及一种废水的循环利用装 置。
背景技术
节能环保是工业化时代的一个永恒话题。工业用水的循环利用，有诸多 好处。不仅能节约用水，还能缓解由污水带来的环境污染。然而，在目前的 诸多工业领域，如树脂生产行业，一般需要特定温度或特定PH值的工业用水 实现生化反应过程，因此，人们为了节省生产成本而直接将废水排放，造成 环境污染。
实用新型内容
为解决现有技术中存在的技术问题，本实用新型提供了一种可对废水循 环利用的装置。

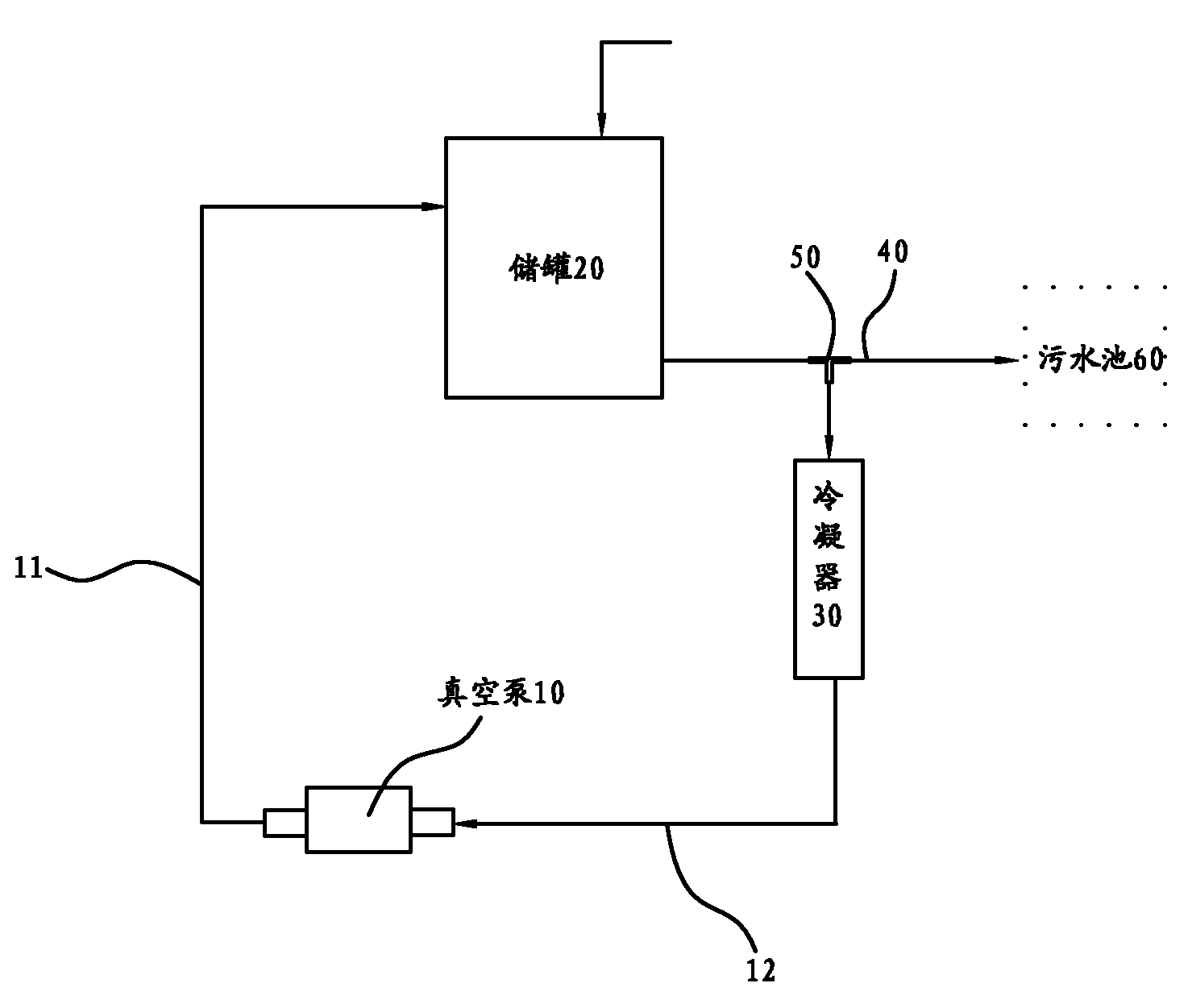

本实用新型解决上述技术问题，采用的技术方案是：提供一种废水的循 环利用装置，包括一用于抽水的真空泵用于排水的排污管，还包括一用于储 水的储罐和一将废水冷却的冷凝器，真空泵的两端分别用不锈钢管连通储罐 和冷凝器，储罐通过不锈钢三通管与冷凝器、排污管连通。
作为本实用新型的一优选方案，所述真空泵是双级水环真空泵。
采用上述技术方案，相对于现有技术，取得的有益效果是：
(1)储罐和冷凝器的利用，将注入储罐的水能循环利用;酸性水经冷凝器 时，能降低其活性，使酸性水不易腐蚀不锈钢钢管，延长设备的使用寿命。
(2)采用双级水环真空泵，可以提高真空度，从而使工作效率提高。
