申请日2012.12.06
公开(公告)日2013.06.19
IPC分类号F04B53/16; F04B53/00
摘要
本实用新型为了解决现有污水处理技术中加药计量泵管线压力高引起的管道断裂、计量泵出口损坏问题，提供了一种应用于污水处理加药计量泵的耐压软管。本实用新型由内外双层结构复合制成，内部为高强度耐压、具有良好的抗腐蚀性能的胶管，外部用金属网箍紧加强，软管一端加工为螺纹接口，另一端加工为法兰接口。螺纹接口与泵连接，法兰接口与各种材质的管道匹配。管体本身强度高，连接可靠，可有效避免高压状态下的断裂，又因其柔韧性能好，亦可降低计量泵运行中泵体抖动对管线施加的横向应力，延长计量泵与管线的使用寿命。
权利要求书

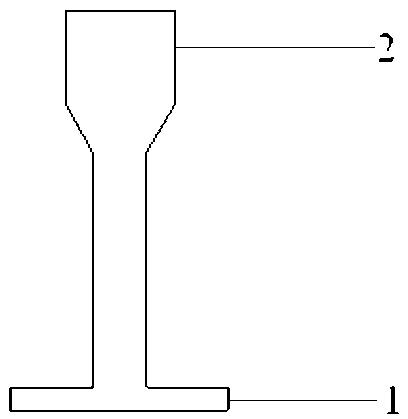

1.一种应用于污水处理加药计量泵的耐压软管，其特征在于：由内外双层结构复合制成，软管一端加工为螺纹接口(1)，另一端加工为法兰接口(2)。
2. 根据权利要求1所述一种应用于污水 处理加药计量泵的耐压软管，其特征在于：所述软管内部为耐压抗腐蚀性胶管(3)。
3.根据权利要求1所述一种应用于污水处理加药计量泵的耐压软管，其特征在于：所述软管外部用金属网(4)箍紧。
说明书 [支持框选翻译]
一种应用于污水处理加药计量泵的耐压软管
技术领域
本实用新型涉及一种加药计量泵的耐压软管，具体为一种应用于污水处理加药计量泵的耐压软管。
背景技术
在污水处理过程中，为保证生化系统的正常运行，需要对进水进行预处理，以调节水质、水量，并去除水体中的大部分悬浮物和粘性物质，通常这一过程需投加酸碱调节水体PH值，投加絮凝药剂增强沉淀效果。
为了节省加药量并做到精确控制，投加药剂常使用耐腐蚀的计量泵。计量泵体和连接件的材质为塑料，计量泵出口一般为螺纹连接;而配套的加药管线材质有多种选择，常见的是PVC管材或不锈钢管，接头为法兰连接形式或直接焊接。
目前，实际操作使用中，当PVC加药管线较长或计量泵负荷高时，管线内压力增大，极易发生管道断裂。当采用金属材质的管材时，应力集中在泵出口，严重时甚至会造成计量泵出口损坏。
发明内容
本实用新型为了解决现有污水处理技术中加药计量泵管线压力高引起的管道断裂、计量泵出口损坏问题，提供了一种应用于污水处理加药计量泵的耐压软管。
本实用新型由以下技术方案实现，一种应用于污水处理加药计量泵的耐压软管，由内外双层结构复合制成，软管一端加工为螺纹接口，另一端加工为法兰接口。软管内部为耐压抗腐蚀性胶管，外部用金属网箍紧，螺纹接口与泵连接，法兰接口与各种材质的管道匹配。
由于计量泵体和连接件的材质为塑料，计量泵出口一般为螺纹连接;而配套的加药管线材质有多种选择，常见的是PVC管材或不锈钢管，接头为法兰连接形式或直接焊接。因此耐压软管一端加工为螺纹接口与泵连接，另一端加工为法兰接口与各种材质的管道匹配。
本实用新型管体内部为耐压抗腐蚀性胶管，外部用金属网箍紧，管体本身强度高，连接可靠，因此可有效避免由于PVC加药管线较长或计量泵负荷高时，管线内压力增大，管道断裂。使用高强度耐压、具有良好的抗腐蚀性能的软胶管，避免了采用金属材质管材时，应力集中在泵出口，造成计量泵出口损坏的问题。又因其柔韧性能好，亦可降低计量泵运行中泵体抖动对管线施加的横向应力，延长计量泵与管线的使用寿命。
