生活污水综合利用系统

发布时间:2018-10-7 7:40:35  中国污水处理工程网

  申请日2011.04.22

  公开(公告)日2011.11.30

  IPC分类号C05F7/00; C02F9/14

  摘要

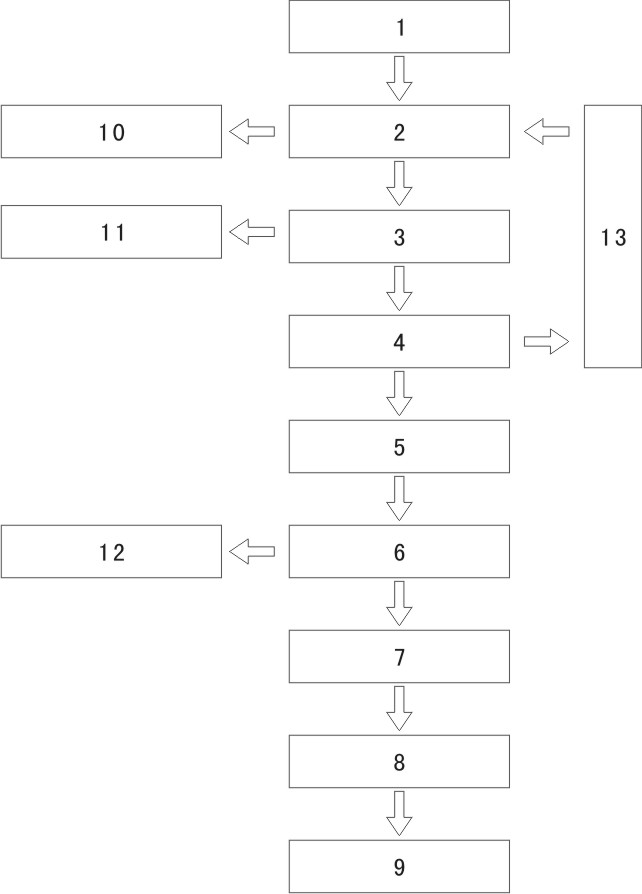

  本实用新型涉及一种污水利用系统,尤其是涉及一种生活污水综合利用系统,农户或餐饮企业“农家乐”产生的生活污水(1)通过设置外接污水管路外排,其特征是:所述污水管路联通沼气室(2),沼气室(2)连接生态湿地(4),在生态湿地(4)设有连接调节池(5)的管路或水道,由调节池(5)通过管路串联好氧处理池(6)、次氯酸钠消毒池(7)和清水池8;所述清水池(8)通过管路或水道与灌溉管网联通;本实用新型集沼气利用、湿地处理与村级集中处理为一体系,较为高效的处理了农村生活污水;本实用新型实现了生活污水尽量减少对于农村环境质量的影响。

  权利要求书

  1.一种生活污水综合利用系统,农户或餐饮企业“农家乐”产生的生活污水(1)通过设置外接污水管路外排,其特征是:所述污水管路联通沼气室(2),沼气室(2)连接生态湿地(4),在生态湿地(4)设有连接调节池(5)的管路或水道,由调节池(5)通过管路串联好氧处理池(6)、次氯酸钠消毒池(7)和清水池8;所述清水池(8)通过管路或水道与灌溉管网联通。

  2.根据权利要求1所述的生活污水综合利用系统,其特征在于:在清水池(8)联通的管路或水道口设有水泵。

  3.根据权利要求1所述的生活污水综合利用系统,其特征在于:所述生态湿地(4)联通调节池(5)的管路或水道前设有阻力板。

  4.根据权利要求1所述的生活污水综合利用系统,其特征在于:所述生态湿地(4)还设有联通沼气室(2)的管道。

  说明书

  一种生活污水综合利用系统

  【技术领域】

  本实用新型涉及一种污水利用系统,尤其是涉及一种农村“农家乐”风景区分散型生活污水综合利用系统。

  【背景技术】

  在我国农村的生活污水排放量约为2500万m3/a左右,目前的做法是直接排放到自然水体中,由于未作任何处理,所以造成了水体和环境的污染。

  尤其是兴起于20世纪90年代中期的“农家乐”旅游方式,迎合了城市居民的旅游消费需求,加速了城乡一体化建设的步伐;以洛阳市周边的豫西伏牛山风景区为例:洛阳市豫西伏牛山风景区出现的“农家乐”大都属于景区辅助型“农家乐”,经过近10年的发展,豫西景区辅助型“农家乐”已经发展成为相当成熟的风景区,具备一定的接待规模。随着“农家乐”这一旅游形式的蓬勃发展,其带来的水污染问题也日益突出,“农家乐”污水中类蛋白质荧光峰远高于地表水的,农家乐污水对受纳水体的污染不容忽视,但由于其规模较小且分布分散,对其污染没有引起足够的重视;当然了,这仅是全国的一个缩影。

  为改善农村环境质量,促进新农村建设,我国2011年1月1日即将开始实施《农村生活污染控制技术规范》(HJ574-2010)(以下简称《技术规范》)。针对“农家乐”分散型生活污水污染环境问题,结合《技术规范》的实施、豫西“农家乐”的自身特点、当地经济状况和水功能区保护要求,有必要研制一种农村分散型生活污水综合利用系统,对农村生活污水进行处理,达到高资源化、零排放、性价比高效果的水处理系统。

  【发明内容】

  为了实现所述发明目的,本实用新型公开了一种生活污水综合利用系统,所述的生活污水综合利用系统集沼气利用、湿地处理与村级集中处理为一体系,较为高效的处理了农村生活污水;本实用新型实现了生活污水尽量减少对于农村环境质量的影响。

  为实现上述发明目的,本实用新型采用如下技术方案:

  一种生活污水综合利用系统,农户或餐饮企业“农家乐”产生的生活污水通过设置外接污水管路外排,所述污水管路联通沼气室,沼气室连接生态湿地,在生态湿地设有连接调节池的管路或水道,由调节池通过管路串联好氧处理池、次氯酸钠消毒池和清水池;所述清水池通过管路或水道与灌溉管网联通。

  所述的生活污水综合利用系统,在清水池联通的管路或水道口设有水泵。

  所述的生活污水综合利用系统,所述生态湿地联通调节池的管路或水道前设有阻力板。

  所述的生活污水综合利用系统,所述生态湿地还设有联通沼气室的管道。

  由于采用了上述技术方案,本实用新型的有益效果是:

  本实用新型所述的生活污水综合利用系统,通过将生活污水引入沼气室,由沼气室产生的沼气有助于改善农村燃料结构;而且沼渣有利于农村农田肥料;本实用新型与建造集中式沼气池具有在同样污水收集管线情况下,免予建设气路输送系统的优点;另本实用新型对于农家宾馆污水处理中存在的浮油、食物残渣,需要初沉,而沼气池正好完成这项工作;在山区等地形较为复杂,污水流速大场所,本实用新型通过调节池前设置的阻力板减少流速冲击带来的影响;

  HRT增加1~2倍,处理效率与农村实际情况相符;也就是将分散的生活污水汇总形成集约化处理;本实用新型相对人工系统具有造价低,运行管理方便,能耗低;不理面为受气候条件和土地面积的限制时,相对的出水水质不如人工系统。

  本实用新型人工湿地系统的处理效率随季节的变化而波动,与“农家乐”客源的季节性波动吻合较好,冬季客源较少,人工湿地的处理效率较低;春、夏季客源较多,人工湿地的处理效率较高,可确保整个风景区的水质保持在一个较佳的水平;为防止降雨过程将泥沙带入本实用新型的系统中和防止树叶落入厌氧池、生态湿地、调节池、好氧处理池、次氯酸钠消毒池、清水池内,可将池子采用封闭形式,且所留的检修观察孔较小。在调节池或沼气池的入口增加阻力板,并适当增加调节池的有效池容,以降低系统冲击负荷,保证后续工序能够正常运行。在农村冬季气温较低,冬季为了保持人工湿地填料床一定的温度,将夏季种植在湿地填料床上用于绿化和美化环境的芦苇、美人蕉、灯心草等植物收割,平铺在填料床上,其上再铺一层塑料薄膜。处理系统尽量设计为地下式。
