申请日2011.05.08
公开(公告)日2011.12.14
IPC分类号E03F5/02; G08B21/00; E03F5/10
摘要

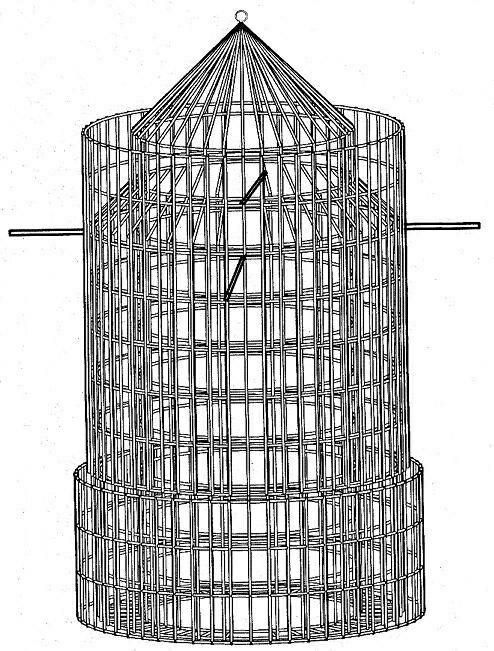

本实用新型涉及一种防堵塞渗滤液过滤收集自动观测井，属于渗滤液收集及污水处理装置。收集井底部放置外井壁减压井壁，外井壁上部有外井壁外悬挂，该外井壁通过外井壁内悬挂与外井壁减压井壁固定连接，单向过滤井壁与井壁底座固定连接，内井壁位于单向过滤井壁内部，提升环与溢水口顶部固定连接，报警探测传感器与内井壁固定连接，报警器与报警探测传感器固定连接。优点是结构新颖，当渗滤效果不佳时自动报警，便于清除沉淀物。
权利要求书 [支持框选翻译]
1.一种防堵塞渗滤液过滤收集自动观测井，其特征在于：收集井底部放置外井壁减压井壁，外井壁上部有外井壁外悬挂，该外井壁通过外井壁内悬挂与外井壁减压井壁固定连接，一次性过滤网包覆在外井壁的外部，单向过滤井壁与井壁底座固定连接，单向过滤装置包覆在单向过滤井壁的内部，内井壁位于单向过滤井壁内部，在该内井壁与单向过滤井壁间是沉淀物收集区，二次可换洗过滤网包覆在内井壁的外部，内井壁上方固定连接溢水口，提升环与溢水口顶部固定连接，报警探测传感器与内井壁固定连接，报警器与报警探测传感器固定连接。
说明书 [支持框选翻译]
防堵塞渗滤液过滤收集自动观测井
技术领域
本实用新型属于渗滤液收集及污水处理装置。
背景技术
目前现有渗滤液过滤收集井都是一次性的，特别是污水中的渗滤液收集井，其过滤材料经过短时间的使用后就会造成堵塞的情况，在人工对其过滤装置进行检查时，因污水井内存有高浓度的沼气和其他有毒气体及污水，工作人员在井内作业随时都会有生命危险，并且随着井边的污物或其它物质的添充增高，使过滤材料无法更换。有的收集井是在井内添装砾石，无法进行日常检查。在发生堵塞或遇有汛情时，造成渗滤液的大量积存形成重大隐患。
发明内容
本实用新型提供一种防堵塞渗滤液过滤收集自动观测井，以解决渗滤液收集井的排洪能力差和人工检查观测井存在高危险性的问题。
本实用新型采取的技术方案是：收集井底部放置外井壁减压井壁，外井壁上部有外井壁外悬挂，该外井壁通过外井壁内悬挂与外井壁减压井壁固定连接，一次性过滤网包覆在外井壁的外部，单向过滤井壁与井壁底座固定连接，单向过滤装置包覆在单向过滤井壁的内部，内井壁位于单向过滤井壁内部，在该内井壁与单向过滤井壁间是沉淀物收集区，二次可换洗过滤网包覆在内井壁的外部，内井壁上方固定连接溢水口，提升环与溢水口顶部固定连接，报警探测传感器与内井壁固定连接，报警器与报警探测传感器固定连接。
本实用新型的优点是结构新颖，当渗滤效果不佳时自动报警，无需人工对井内时时刻刻频繁的监测和检查，消除了人工检查带来的危险，保证了人身安全;减压井壁和井壁悬挂装置，可以减轻井壁对渗滤液收集区以及防渗膜的压力;更换二次过滤网无需井下冒险作业，可直接提升至井上更换或换洗，节约了污水处理成本;渗滤液收集区遇有汛情时此井可做排洪出口;便于清除沉淀物。经实践证明，此井可广泛用于各种渗滤液体的过滤和收集。
