申请日2011.04.22
公开(公告)日2012.01.04
IPC分类号C02F1/40
摘要
本实用新型公开了一种植物油加工厂浸出车间废水排放系统，该废水排放系统包括：浸出排水沟、入水坑、出水坑、废水通道，浸出排水沟位于地面下并连接在植物油加工厂浸出车间的废水水封池排放端和入水坑坑口之间，入水坑、出水坑垂直于地面并且入水坑和出水坑的底部分别与一埋于地下并平行于地面的废水通道相连接，入水坑、出水坑之间设置有防火墙，入水坑的入水口底平面高于出水坑出水口的底平面，出水坑的出水口连接着厂区排水沟。与现有技术相比，本实用新型的植物油加工厂浸出车间废水排放系统具备的有益技术效果是：即使厂区排水沟起火，火也只能烧到非禁区出水坑，能够有效地阻止火势蔓延，确保了浸出车间四周防火禁区的安全。
权利要求书

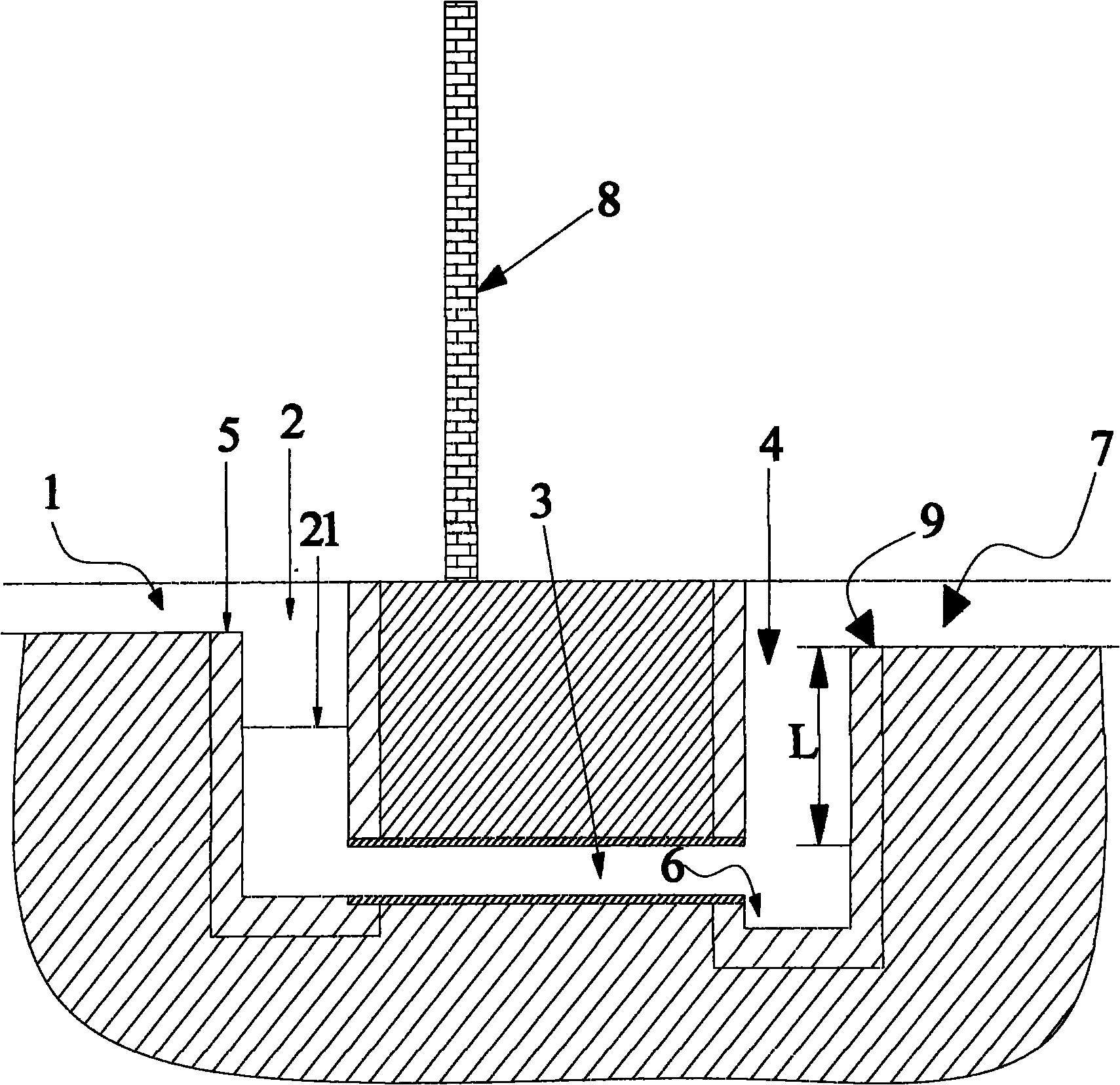

1.一种植物油加工厂浸出车间废水排放系统，其特征在于，该废水 排放系统包括：浸出排水沟、入水坑、出水坑、废水通道，浸出排水沟 位于地面下并连接在植物油加工厂浸出车间的废水水封池排放端和入水 坑坑口之间，入水坑、出水坑垂直于地面并且入水坑和出水坑的底部分 别与一埋于地下并平行于地面的废水通道相连接，入水坑、出水坑之间 设置有一垂直于地面的防火墙，入水坑的入水口底平面高于出水坑出水 口的底平面，出水坑的出水口连接着厂区排水沟。
2.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，所述出水坑的底部低于废水通道底部，形成一存留废水中沉 淀杂质的沉淀池。
3.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，所述废水通道为一预制水泥管道。
4.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，所述出水坑距防火墙的距离大于两米。
5.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，所述防火墙的高度高于3.5米。
6.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，所述浸出排水沟距加工厂浸出车间的距离大于12米。
7.根据权利要求1所述的植物油加工厂浸出车间废水排放系统，其 特征在于，从废水通道上边沿到出水坑出水口底平面的距离是120cm。
说明书
一种植物油加工厂浸出车间废水排放系统
技术领域
本实用新型涉及废水处理系统，尤其涉及一种植物油加工厂浸出车 间废水排放系统。
背景技术
植物油加工厂为保证浸出车间的安全生产，在浸出车间四周12米以 外用非燃烧实体围墙围成的区域为浸出禁区，该浸出禁区的作用是阻隔 溶剂蒸气向邻近建筑物扩散，便于工厂安全保卫，防止外来不安全因素 的干扰，防止和减少浸出车间火灾和爆炸的危害，保障浸出车间安全稳 定运行以及浸出车间职工人身和财产安全。按《爆炸和火灾危险环境电 力装置设计规范》GB50058-92的规定浸出用溶剂属二类A级T组易燃易 爆性物质，浸出车间火灾危险类别为甲级，最低耐火等级为二级，由此 可见浸出车间的安全性是人们非常关注的。
浸出植物油加工厂对浸出禁区安全防火意识很强，但浸出禁区废水 排出是一个薄弱环节，人们一般认为浸出废水经过浸出车间蒸煮和设置 水封池，应符合相关的国家标准，因此对废水排出重视不够。从浸出制 油技术发展直到最近，由于浸出车间排废水到禁区外或厂区外被火源引 起的车间爆炸和火灾就一直不断。浸出车间排出的废水主要是蒸煮罐蒸 煮的废水和车间冲洗的废水，这些废水含有一定溶剂，车间正常生产情 况下，废水不会引起安全事故，但当车间生产出现事故时废水中的溶剂 就可能超标，这样排出的废水到禁区外非禁火区域就可能会引起火灾爆 炸事故。国内现在没有很好的解决办法，国外为防止该事故的发生，规 定浸出车间的废水采取强排方式排水——由此可见，国内外目前并没有 有效的方法阻止浸出车间所排废水在禁出区外的非禁火区因废水超标导 致的火灾事故，已经不能满足人们的需求。
实用新型内容
鉴于现有技术存在上述问题：浸出车间所排废水在禁出区外的非禁 火区会因废水超标而导致火灾事故，本实用新型提供了一种加工厂浸出 车间的废水排放系统，该废水排放系统能够做到：即使厂区排水沟起火， 火也只能烧到非禁区出水坑，能够有效地阻止火势蔓延。
本实用新型采用如下技术方案实现：
一种植物油加工厂浸出车间废水排放系统，其特征在于，该废水排 放系统包括：浸出排水沟、入水坑、出水坑、废水通道，浸出排水沟位 于地面下并连接在植物油加工厂浸出车间的废水水封池排放端和入水坑 坑口之间，入水坑、出水坑垂直于地面并且入水坑和出水坑的底部分别 与一埋于地下并平行于地面的废水通道相连接，入水坑、出水坑之间设 置有一垂直于地面的防火墙，入水坑的入水口底平面高于出水坑出水口 的底平面，出水坑的出水口连接着厂区排水沟。
进一步地，所述出水坑的底部低于废水通道底部，形成一存留废水 中沉淀杂质的沉淀池。沉淀池的存在能够防止使用过程中废水通道堵塞， 保证出水畅通。
进一步地，所述废水通道为一预制水泥管道。
进一步地，所述出水坑距防火墙的距离大于两米。
进一步地，所述防火墙的高度为高于3.5米。
进一步地，所述浸出排水沟距加工厂浸出车间的距离大于12米。
进一步地，从废水通道上边沿到出水坑出水口底平面的距离是 120cm。
本实用新型具有如下有益技术效果：
本实用新型的废水排放系统利用了可燃溶剂与水比重不同的性质， 在入水坑中将可燃溶剂和水分开，防止可燃溶剂外排，废水经过废水通 道流至出水坑后几乎不含可燃溶剂，即使厂区排水沟起火，火势也只能 烧到出水坑，可有效防止可燃熔剂被点燃后火势窜至浸出车间所在的禁 区，并且出水坑距防火墙的距离大于两米，且防火墙高于3.5米，进一 步起到防火阻火的功能。
