申请日2011.04.22
公开(公告)日2011.11.30
IPC分类号C02F9/14; C02F3/32; C02F3/28
摘要
本实用新型涉及一种生活污水处理装置，尤其是涉及一种生活污水的太阳能一体化处理装置，在生态湿地池体(1)内设有土壤反硝化层，生态湿地池体的一侧连接有厌氧池(6)和发酵池(12);所述厌氧池的上部为密封结构，在厌氧池(6)的上部设有出渣口(5)和开口(7)，在厌氧池的侧面还联通进水池(10);在厌氧池上设有插入发酵池土壤反硝化层的管路，塑料薄膜(21)覆盖环形砖墙形成生态湿地池体(1)、厌氧池和发酵池(12)的温室;本实用新型进水口、进水管C分别进农村不同性质的生活污水，从源头进行分质处理，采取保温措施，具有不同性质的生活污水对发酵影响小，有机物去除效率高，冬季发酵速度快等优点。
权利要求书

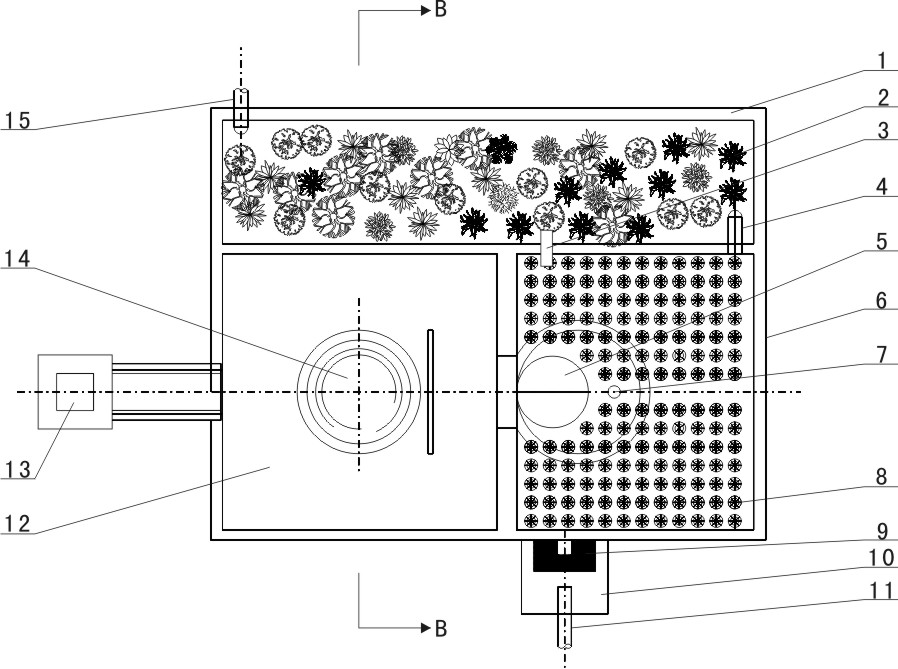

1.一种生活污水的太阳能一体化处理装置，包括生态湿地池体(1)、土壤反硝化层、厌氧池(6)、发酵池(12)和温室，其特征是：在生态湿地池体(1)内设有土壤反硝化层，生态湿地池体(1)的一侧连接有厌氧池(6)和发酵池(12)，在生态湿地池体(1)上设有至少两根联通厌氧池(6)的进水管A(3)和进水管B(4)，在所述生态湿地池体(1)的另外的三个侧面的任一侧面设有排水管(15);所述厌氧池(6)的上部为密封结构，在厌氧池(6)的上部设有出渣口(5)和开口(7)，在厌氧池(6)的侧面还联通进水池(10);在厌氧池(6)上设有插入发酵池(12)土壤反硝化层的管路，发酵池(12)的上部设有口，盖板(14)与发酵池(12)上部设置的口扣合，在发酵池(12)的外部面上设有进水管C(13)，发酵池(12)的底部设有出沙口(16);所述温室设置在生态湿地池体(1)、厌氧池(6)和发酵池(12)的上端外缘，温室包含一侧高另一侧低的环形砖墙，塑料薄膜(21)覆盖环形砖墙形成生态湿地池体(1)、厌氧池(6)和发酵池(12)的温室。
2.根据权利要求1所述的生活污水的太阳能一体化处理装置，其特征在于：生态湿地池体(1)内的所述的土壤反硝化层包含鹅卵石层、石灰层(19)和土壤层(20)，在生态湿地池体(1)内由下至上设有鹅卵石层、石灰层(19)和土壤层(20)形成所述的土壤反硝化层。
3.根据权利要求1所述的生活污水的太阳能一体化处理装置，其特征在于：所述鹅卵石层包含大鹅卵石(17)层和小鹅卵石(18)层，大鹅卵石(17)层设置在生态湿地池体(1)的底部，在大鹅卵石(17)层的上部铺设小鹅卵石(18)层。
4.根据权利要求1所述的生活污水的太阳能一体化处理装置，其特征在于：进水池(10)包括进水口(11)和导水口(9)，进水口(11)的外侧外接进水明渠，进水口(11)的内侧设在进水池(10)内，所述导水口(9)联通进水池(10)和厌氧池(6)。
5.根据权利要求1所述的生活污水的太阳能一体化处理装置，其特征在于：在发酵池(12)的内壁设有玻璃钢涂料层。
说明书
生活污水的太阳能一体化处理装置
【技术领域】
本实用新型涉及一种生活污水处理装置，尤其是涉及一种生活污水的太阳能一体化处理装置。
【背景技术】
目前我国共有60多万个行政村、250多万个自然村，居住生活着2亿多农户、近8亿人口。随着农村经济发展，生活水平不断提高，楼房、抽水马桶、厨卫等城市化设施在农村的应用，农村生活污水水质、水量发生较大变化，未经处理的生活污水随便排放，使农村沟渠、池塘的水质发黑变臭，蚊虫滋生，影响农村人居环境，威胁着农民的身体健康。同时，农村污水造成饮用水源污染，湖泊、水库的富营养化现象也越来越突出。
我国大部分农村居住分散，经济基础较薄弱，地形地理条件复杂，大面积污水收集和集中处理在技术上和经济上很难实现。而小型化、就地化、分散式处理则投资低、实施快。从20世纪70年代开始，日、美、欧洲等发达国家就采用分散式污水处理方式对乡村的污水进行治理，取得很好的成效。我国生活污水分散式处理研究和应用始于20世纪80年代末，先后在小区、宾馆、学校、医院等建设一批化粪池、无动力地埋式、微动力地埋式等小型污水处理装置，为缓解当时城市污水带来的环境污染起到一定的作用。目前，分散式污水处理已成为国内外生活污水处理的一种理念和方法。在农村污水治理过程中，如何借鉴国内外分散式生活污水处理的成功经验，应用分散式污水处弹的特点，结合当地经济水平、自然条件、环境目标、采用适当处理工艺成为一个难点。
国内方面如国内发明专利200310104063.3公开了一种一体化厌氧-湿地废水处理装置与方法，它的主要特点是生态湿地建于厌氧与兼氧池之上，带来的主要问题是池子开挖过深，沼气池两端的压力过大，液位难以控制。在实际使用中，由于进水水质复杂，导致发酵效果不理想。比如生活污水中的灰水，包括洗衣和洗浴废水，直接进入沼气池会导致发酵有机物浓度低，发酵速度慢;灰水直接排入周围地表，会渗入地下，对地下水水质产生影响。因为气温偏低，比如很多农村地处山区，早晨和傍晚、冬季时气温，难以正常产气。沼气发酵中产生柠檬酸、H2S等中间产物，对混凝土具有很强的腐蚀性，导致一年后会出现因腐蚀造成的泄漏。最后是沼液中COD达到110~210mg/L，若发酵沼液直接排放，也会污染周围水体。
我国农村地区的生活污水问题不仅关系到农户的健康卫生，还与重要水源地的水质安全直接相关。随着我国三峡工程、南水北调工程等重大项目开展，沿线农村水污染治理问题更显突出。为规范我国农村生活污染技术，我国于2010年7月9日公布了《农村生活污染控制技术规范》(HJ574-2010)，并于2011年1月1日开始执行，其中对农村生活污水治理进行了指导。
【发明内容】
为了实现所述发明目的，本实用新型公开了一种生活污水的太阳能一体化处理装置，所述的生活污水的太阳能一体化处理装置所述进水口、进水管C分别进农村不同性质的生活污水，从源头进行分质处理，采取保温措施，具有不同性质的生活污水对发酵影响小，有机物去除效率高，冬季发酵速度快等优点。
为实现上述发明目的，本实用新型采用如下技术方案：
一种生活污水的太阳能一体化处理装置，包括生态湿地池体、土壤反硝化层、厌氧池、发酵池和温室，在生态湿地池体内设有土壤反硝化层，生态湿地池体的一侧连接有厌氧池和发酵池，在生态湿地池体上设有至少两根联通厌氧池的进水管A和进水管B，在所述生态湿地池体的另外的三个侧面的任一侧面设有排水管;所述厌氧池的上部为密封结构，在厌氧池的上部设有出渣口和开口，在厌氧池的侧面还联通进水池;在厌氧池上设有插入发酵池土壤反硝化层的管路，发酵池的上部设有口，盖板与发酵池上部设置的口扣合，在发酵池的外部面上设有进水管C，发酵池的底部设有出沙口;所述温室设置在生态湿地池体、厌氧池和发酵池的上端外缘，温室包含一侧高另一侧低的环形砖墙，塑料薄膜覆盖环形砖墙形成生态湿地池体、厌氧池和发酵池的温室。
所述的生活污水的太阳能一体化处理装置，生态湿地池体内的所述的土壤反硝化层包含鹅卵石层、石灰层和土壤层，在生态湿地池体内由下至上设有鹅卵石层、石灰层和土壤层形成所述的土壤反硝化层。
所述的生活污水的太阳能一体化处理装置，所述鹅卵石层包含大鹅卵石层和小鹅卵石层，大鹅卵石层设置在生态湿地池体的底部，在大鹅卵石层的上部铺设小鹅卵石层。
所述的生活污水的太阳能一体化处理装置，进水池包括进水口和导水口，进水口的外侧外接生活用水进水明渠，进水口的内侧设在进水池内，所述导水口联通进水池和厌氧池。
所述的生活污水的太阳能一体化处理装置，在发酵池的内壁设有玻璃钢涂料层。
由于采用了上述技术方案，本实用新型的有益效果是：
本实用新型所述的生活污水的太阳能一体化处理装置，由生态湿地池体、厌氧池和发酵池三部分组成，在生态湿地池体、厌氧池和发酵池上覆盖温室，通过温室白天吸收热量，提高沼气池的温度，晚上具有保温作用。本实用新型的进水口、进水管C分别进农村不同性质的生活污水，从源头进行分质处理，采取保温措施，具有不同性质的生活污水对发酵影响小，有机物去除效率高，冬季发酵速度快等优点，实现了利用太阳能保证冬季或夜间湿地系统维持在正常运行所需温度之上，保证生态湿地池体湿地系统寒冷季节的生活污水处理能力;采用二阶段进水，进水水位高低搭配，有效利用了生态湿地池体湿地空间，分区进行碳化、硝化和反硝化过程，有利于COD、TN的去除。
本实用新型属于无动力系统，适合经济不发达地区，对出水要求较高---比如水源地、南水北调及三峡工程附近的农村面源污染地区，保护水环境。出水水质较高，《城市污水处理厂排放标准》二级。同时，湿地处理与生态建设紧密结合，能够营造优美的生态景观。
