申请日2011.02.28
公开(公告)日2011.10.19
IPC分类号F23K3/02
摘要
本实用新型公开了一种干污泥颗粒输送装置，包括干料仓、输送管道和输送风机，其中，输送管道的一端与锅炉连通，另一端与输送风机连通，而干料仓设置在输送风机的前端，其下料口与输送管道垂直接通，其特征在于，在干料仓下料口下端的输送管道上还设置有一大小头。本实用新型通过在下料口下端的输送管道处安装一个大小头，该大小头变径后可以改变气流速度，在下料口处形成微负压，解决了输送风上串的问题，从而使得下料顺畅，有利于颗粒物料的输送，此外，本实用新型出力明显提高、节省了电耗、提高了安全可靠性、减少了设备的使用成本，同时减轻了工人的劳动维护工作。
权利要求书
1.一种干污泥颗粒输送装置，包括干料仓、输送管道和输送风机，其中，输送管道的一端与锅炉连通，另一端与输送风机连通，而干料仓设置在输送风机的前端，其下料口与输送管道垂直接通，其特征在于，在干料仓下料口下端的输送管道上还设置有一大小头。
2.根据权利要求1所述的干污泥颗粒输送装置，其特征在于，所述的大小头朝向输送风机的一侧为大头，而朝向锅炉的一侧为小头。
说明书
干污泥颗粒输送装置
技术领域
本实用新型涉及一种干污泥颗粒的输送装置，属于送料装置技术领域。
背景技术
图1为传统的干污泥颗粒输送装置的结构示意图。
如图1所示：传统的干污泥颗粒输送装置，包括干料仓1、输送管道2、输送风机3和星型送料器4，其中，输送管道2的一端与锅炉5连通，另一端与输送风机3连通，而干料仓1设置在输送风机3的前端，其下料口与输送管道2垂直接通，而星型送料器4则设置在干料仓1的下料口处，正常运行时，先启动输送风机3，再启动星型给料器4，干污泥颗粒通过星型给料器4落人输送管道2中被送至锅炉5中，星型给料器4还起到关风器的作用，但是运行一段时间后，发现还是经常堵塞，主要原因是星型给料器4运行时间长了以后，叶轮产生摩擦，间隙增大，产生漏风，托住了干污泥颗粒的正常下落，产生堵塞，时间一长，干料就开始返潮，粘性越大，堵塞更厉害，为了彻底解决堵塞问题，就必须要解决输送风机3的输送风不能上串的问题。
发明内容
为了克服现有技术的不足，本实用新型的目的在于提供一种能够有效改变气流速度、防止输送风上串、使得下料顺畅的干污泥颗粒输送装置。
本实用新型是通过以下技术方案来实现的：

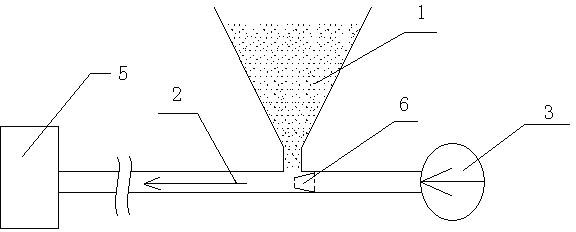

一种干污泥颗粒输送装置，包括干料仓、输送管道和输送风机，其中，输送管道的一端与锅炉连通，另一端与输送风机连通，而干料仓设置在输送风机的前端，其下料口与输送管道垂直接通，其特征在于，在干料仓下料口下端的输送管道上还设置有一大小头。
上述的大小头朝向输送风机的一侧为大头，而朝向锅炉的一侧为小头。
本实用新型的有益效果是：本实用新型通过在下料口下端的输送管道处安装一个大小头，该大小头变径后可以改变气流速度，在下料口处形成微负压，解决了输送风上串的问题，从而使得下料顺畅，有利于颗粒物料的输送，此外，本实用新型出力明显提高、节省了电耗、提高了安全可靠性、减少了设备的使用成本，同时减轻了工人的劳动维护工作。
