申请日2011.08.23
公开(公告)日2012.05.16
IPC分类号C02F3/32
摘要
本实用新型提供一种碳素纤维材质填料与生态浮岛联用的水处理装置，其包括生态浮岛和碳素纤维材质填料体，其中所述碳素纤维材质体通过连接装置连接在所述生态浮岛的底部。根据本实用新型的水处理装置具有水处理效果好，而结构简单、维护方便的优点。
权利要求书

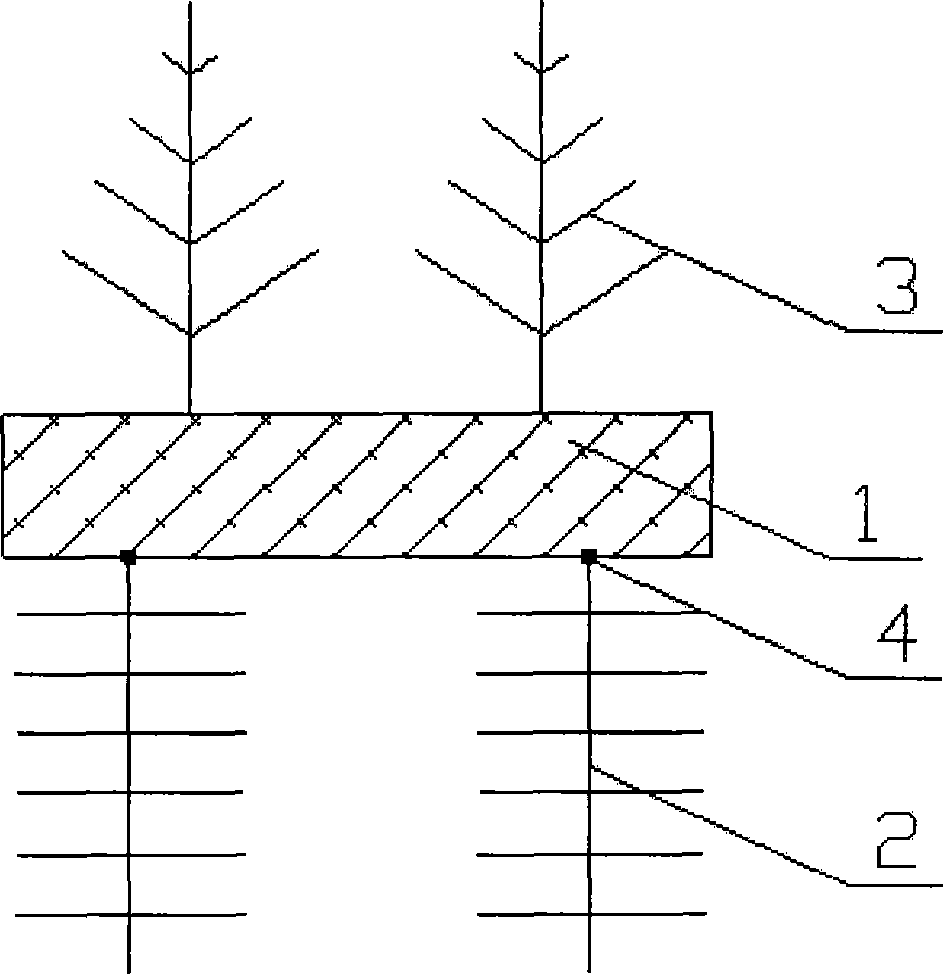

1.一种碳素纤维材质填料与生态浮岛联用的水处理装置，其特征在于， 包括生态浮岛(1)和碳素纤维材质填料体(2)，其中所述碳素纤维材质体(2) 通过连接装置(4)连接在所述生态浮岛(1)的底部。
2.根据权利要求1所述的碳素纤维材质填料与生态浮岛联用的水处理装 置，其特征在于，所述碳素纤维材质填料体(2)呈条状，且其一个端部通过 所述连接装置(4)连接在所述生态浮岛(1)的底部。
3.根据权利要求1所述的碳素纤维材质填料与生态浮岛联用的水处理装 置，其特征在于，所述碳素纤维材质填料体(2)呈条状，且其两端分别通过 连接装置(4)连接在所述生态浮岛(1)的底部。
4.根据权利要求1至3中任一项所述的碳素纤维材质填料与生态浮岛联 用的水处理装置，其特征在于，所述连接装置为绑扎带。
5.根据权利要求1至3中任一项所述的碳素纤维材质填料与生态浮岛联 用的水处理装置，其特征在于，所述连接装置为绳子。
说明书
一种碳素纤维材质填料与生态浮岛联用的水处理装置
技术领域
本实用新型涉及一种水处理装置，具体而言，涉及一种联合采用碳素纤维 材质填料与生态浮岛的水处理装置。
背景技术
目前，生态浮岛技术正被应用于污水及自然水体净化等领域，其采用在生 态浮床上种植植物的实施方法，具有美化环境、吸收氮磷等营养物质的作用。 但是，由于植物受只有根系与水体表面接触、从而接触面积有限等条件限制， 生态浮岛技术对水体中悬浮物、有机污染物等污染物质的去除效果尚有待改 善。
因此，急需一种能提高与水体接触表面、从而提高水处理效果的水处理装 置。
实用新型内容
为了克服现有的生态浮岛技术对水体中悬浮物、有机污染物等污染物质去 除效果的不足，本实用新型提供一种将碳素纤维材质填料与生态浮岛组合联用 的水处理装置，该水处理装置不仅能美化环境、有效地吸收去除水体中氮磷等 营养物质，而且能高效的去除水体中悬浮物、有机污染物等营养物质。
本实用新型的第一方面提供一种碳素纤维材质填料与生态浮岛联用的水 处理装置，其包括生态浮岛和碳素纤维材质填料体，其中所述碳素纤维材质体 通过连接装置连接在所述生态浮岛的底部。
根据本实用新型的第二方面，在根据本实用新型的第一方面的水处理装置 中，所述碳素纤维材质填料体呈条状，且其一个端部通过所述连接装置连接在 所述生态浮岛的底部。
根据本实用新型的第三方面，在根据本实用新型的第一方面的水处理装置 中，所述碳素纤维材质填料体呈条状，且其两端分别通过连接装置连接在所述 生态浮岛的底部。
根据本实用新型的第四方面，在根据本实用新型的第一至第三方面的水处 理装置中，所述连接装置为绑扎带。
根据本实用新型的第五方面，在根据本实用新型的第一至第三方面的水处 理装置中，所述连接装置为绳子。
根据本实用新型的水处理装置具有如下的有益效果，可以在美化环境、有 效的吸收去除水体中氮磷等营养物质的同时，高效的去除水体中悬浮物、有机 污染物等营养物质;而且结构简单，实施方便，维护较少。
尽管公开了多个实施方式，但是从以下示出并描述了本实用新型示例性实 施方式的详细说明中，本实用新型还有其他实施方式对于本领域普通技术人员 是显而易见的。因此，附图及详细说明应从本质上来讲应认为是示例性的，而 非限定性的。
