申请日2011.03.23
公开(公告)日2012.09.26
IPC分类号C02F1/48
摘要
一种等离子水处理系统，包括等离子发生器、等离子水处理槽与污水处理槽，所述等离子发生器与等离子水处理槽包括的一号冷却水槽相对应，一号冷却水槽上设置有超声波测距仪，等离子水处理槽的下方设置有污水处理槽，等离子水处理槽的上方设置有横梁架，横梁架上设置有与一号冷却水槽相对应的二号水泵，二号水泵的另一端依次与冷却系统控制器、测温仪、电机、三号水泵、二号冷却水槽相连接，污水处理槽的一端与一号水泵相连接，另一端与储水槽相通，污水处理槽、储水槽的底部各设置有一个电催化系统，侧部各设置有一个水位仪。本发明不仅能耗较少、等离子利用率较高，而且对水处理设备的保护性较强、安全性较高。
权利要求书 [支持框选翻译]

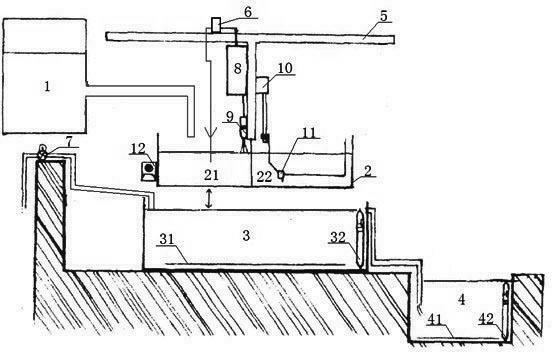

1.一种等离子水处理系统，包括等离子发生器(1)、等离子水处理槽(2)与污水处理槽(3)，所述等离子发生器(1)与等离子水处理槽(2)中设置的一号冷却水槽(21)相对应，等离子水处理槽(2)的下方设置有污水处理槽(3)，污水处理槽(3)与储水槽(4)相通，其特征在于：所述等离子水处理槽(2)的上方设置有横梁架(5)，横梁架(5)上设置有与一号冷却水槽(21)相对应的二号水泵(6);所述污水处理槽(3)的一端与一号水泵(7)相连接，另一端与储水槽(4)相通，污水处理槽(3)、储水槽(4)的底部分别设置有一号电催化系统(31)与二号电催化系统(41)，污水处理槽(3)、储水槽(4)的侧部分别设置有一号水位仪(32)与二号水位仪(42)。
2.根据权利要求1所述的一种等离子水处理系统，其特征在于：所述二号水泵(6)的另一端与冷却系统控制器(8)相连接，冷却系统控制器(8)的另一端与测温仪(9)相连接，测温仪(9)的另一端与电机(10)相连接，电机(10)的另一端与三号水泵(11)相连接，且三号水泵(11)位于等离子水处理槽(2)中设置的二号冷却水槽(22)的内部。
3.根据权利要求3所述的一种等离子水处理系统，其特征在于：所述一号冷却水槽(21)上设置有超声波测距仪(12)。
说明书 [支持框选翻译]
一种等离子水处理系统
技术领域
本发明涉及一种水处理系统，尤其涉及一种等离子水处理系统，具体适用于水上等离子的放电过程在污水处理中的应用。
背景技术
低温等离子体物理和技术经历了一个由60年代初的空间等离子体研究向80年代和90年代以材料为导向研究领域的巨大转变，高速发展的微电子科学、环境科学、能源与材料科学等，为低温等离子体科学发展带来了新的机遇和挑战。
低温等离子体物理与应用是一个具有全球性影响的重要的科学和工程，对全世界的高科技工业发展及传统工业的改造都有着直接的影响，二十一世纪初等离子体辅助加工会产生重要的突破，而这些突破对高科技产业的保护及提高其在市场中的地位是极为重要的，例如近十年来，低温等离子体的物理研究和技术应用在很多方面就有了突破性进展，最具有代表性的是微电子工业等离子体的应用。
二十世纪德国发明了臭氧机，它统治了高级水处理约80年，但其处理水的效率较差，需要很大的电能和供气系统，针对这些弱点，各国科学家提出和研究水上直接放电技术来弥补。
中国专利授权公告号为CN201071317Y，授权公告日为2008年6月11日的实用新型专利公开了一种电晕放电等离子体水处理装置属于水污染物控制技术领域，由高压电源、水处理器、水泵、气泵、开关、阀门和管路组成，其中水处理器由高压放电针电极和低压板电极构成，高压放电针电极处于水面上方，通过调节杆固定在水处理器的上盖，低压板电极放置于水处理器底部，在水处理器的侧壁上设置有水入口和水出口、气体入口和气体出口，高压电源高压输出端通过高压电缆连接在水处理器的高压放电针电极上，低压板电极和高压电源的低压输出端一同接地。虽然该实用新型可以处理染料废水、有机废水等工业废水和生活废水，但其产生的是高温等离子，不仅能耗较大，而且产生的等离子损失较大，利用率不高，此外，该实用新型没有考虑到在放电过程中，水面波动所造成的放电距离的变化会导致水处理设备的损坏，保护性较弱。
发明内容
本发明的目的是克服现有技术中存在的能耗较高、等离子利用率较低、水处理设备的保护性较弱的缺陷与问题，提供一种能耗较低、等离子利用率较高、水处理设备的保护性较强的等离子水处理系统。
为实现以上目的，本发明的技术解决方案是：一种等离子水处理系统，包括等离子发生器、等离子水处理槽与污水处理槽，所述等离子发生器与等离子水处理槽中设置的一号冷却水槽相对应，等离子水处理槽的下方设置有污水处理槽，污水处理槽与储水槽相通;所述等离子水处理槽的上方设置有横梁架，横梁架上设置有与一号冷却水槽相对应的二号水泵;所述污水处理槽的一端与一号水泵相连接，另一端与储水槽相通，污水处理槽、储水槽的底部分别设置有一号电催化系统与二号电催化系统，污水处理槽、储水槽的侧部分别设置有一号水位仪与二号水位仪。
所述二号水泵的另一端与冷却系统控制器相连接，冷却系统控制器的另一端与测温仪相连接，测温仪的另一端与电机相连接，电机的另一端与三号水泵相连接，且三号水泵位于等离子水处理槽中设置的二号冷却水槽的内部。
所述一号冷却水槽上设置有超声波测距仪。
与现有技术相比，本发明的有益效果为：
1、由于本发明一种等离子水处理系统中等离子发生器与等离子水处理槽中设置的一号冷却水槽相对应，使用时，等离子发生器通过电介质阻挡放电，即通过一号冷却水槽中的冷却水放电，从而产生低温等离子，不仅能耗较低，而且产生的等离子处于低温状态，利用率较高，此外，为增强水上等离子的放电效果，还在二号水泵的另一端连接有冷却系统控制器，冷却系统控制器的另一端与测温仪相连接，测温仪的另一端与电机相连接，电机的另一端与三号水泵相连接，且三号水泵位于等离子水处理槽中设置的二号冷却水槽的内部，该设计能避免冷却水温度的上升，从而确保放电效果。因此本发明不仅能耗较低，而且等离子利用率较高。
2、由于本发明一种等离子水处理系统中在一号冷却水槽上设置有超声波测距仪，使用时，可通过超声波测距仪来实时监测放电水面和空气的电荷力作用而产生的超声波，从而得到放电距离的即时数据，再根据该数据调整等离子发生器的输出功率以与一号冷却水槽相匹配，能够有效避免电子元件过载而损坏水处理设备，安全性较高。因此本发明对水处理设备的保护性较强。
