申请日2011.03.10
公开(公告)日2011.08.31
IPC分类号C02F3/28; C02F3/02
摘要
一种用于水处理水生化反应池的能效提高装置，其特征在于，包括气液分离罩、气泡聚集罩和导流筒;锥形的气泡聚集罩的小口端朝上并与气液分离罩的下端连接，在气液分离罩和气泡聚集罩的中部设置导流筒，导流筒的上端位于分离罩的中部，导流筒的下端伸出锥形的气泡聚集罩的下端。本发明的优点是：通过上述生化反应池中上下部水体的自动循环实现不用电力等能源的水体循环，节约设置外部循环装置所使用的能耗;延长生化反应池中反应物质(氧气、有机物及净水微生物等)在反应器中的停留时间，提高处理效果;更好地实现对水中反应物的搅拌和混合作用。
翻译权利要求书

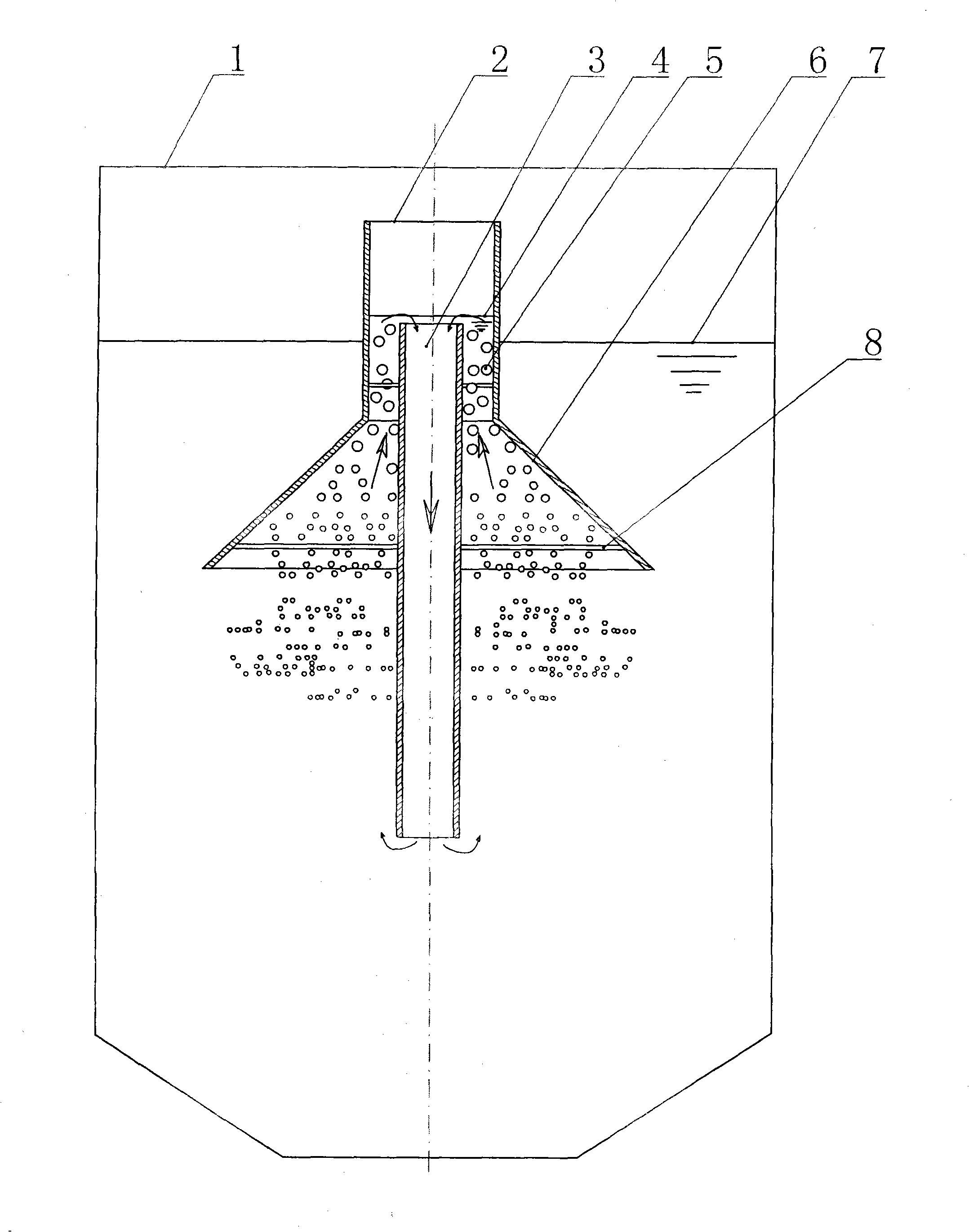

1.一种用于水处理生化反应池的能效提高装置，其特征在于，包括气液分离罩、气泡聚集罩和导流筒，锥形的气泡聚集罩的小口端朝上并与气液分离罩的下端连接，在该分离罩和气泡聚集罩的纵向轴心设置导流筒，该导流筒的上端位于分离罩的中部，该导流筒的下端伸出锥形的气泡聚集罩的下端;能够将水体上部的混合液导入下部，实现一些反应物质的再次混合，提高处理效果，减少从池体外部进行回流所发生的能源消耗。
2.根据权利要求1所述的用于水处理生化反应池的能效提高装置，其特征在于，所述的气液分离罩和导流筒为筒形;所述的气泡聚集罩为锥形。
3.根据权利要求1所述的用于水处理生化反应池的能效提高装置，其特征在于，所述的导流筒通过径向的连杆与该气液分离罩和气泡聚集罩连接。
说明书
用于水处理生化反应池的能效提高装置
技术领域
本发明涉及一种用于水处理生化反应池的能效提高装置，广泛适用于水处理行业中的各种生化反应池(包括厌氧生物反应池和好氧生物反应池)，实现节能增效。
背景技术
现有水处理行业中的各种生化反应池在工作时，为了提高反应效果，需要将反应完的混合液再次回到反应池中，一般在生化反应器的后部设置强制循环装置，如管线和循环泵等，这样会消耗电能，增加运行成本。
发明内容
本发明的目的是提供一种用于水处理生化反应池的能效提高装置，以解决现有技术存在的设置强制循环装置而增加的运行成本的问题。
本发明的技术方案是：一种用于水处理生化反应器的能效提高装置，其特征在于，包括气液分离罩、气泡聚集罩和导流筒，锥形的气泡聚集罩的小口端朝上并与气液分离罩的下端连接，在气液分离罩和气泡聚集罩的中部设置导流筒。能够将水体上部的混合液导入下部，实现一些反应物质的再次混合，提高处理效果，减少从池体外部进行回流所发生的能源消耗。
所述的气液分离罩和导流筒为筒形;所述的气泡聚集罩圆锥形。
所述的导流筒与该分离罩和气泡聚集罩连接。
本发明的优点是：通过上述生化反应池中上下部水体的自动混合实现不用电力等能源的反应物混合，节约设置外部循环装置所使用的能耗;延长生化反应池中反应物质(氧气、硝化液或净水微生物等)在反应池中的停留时间，提高处理效果;更好地实现对水中反应物的搅拌和混合作用。
