申请日2011.03.10
公开(公告)日2011.10.19
IPC分类号C02F9/14; C02F11/02; C02F11/00
摘要
本实用新型公开了一种大型污泥处理机，包括过滤机机体、潜水泵和过滤材料，所述过滤机机体为中空圆柱体，所述过滤机机体的底部内围设有第一进气道，与设于所述过滤机机体外部的第一鼓风机相连;所述过滤机机体的底部外围设置有第二进气道，与设于所述过滤机机体外部的第二鼓风机相连;所述第一进气道和第二进气道表面均设有若干个气孔。本实用新型的大型污泥处理机，紧密有序的结构结合新型的螺旋叠错式过滤材料，对河道中的污泥进行处理，操作简便、实效性好。
翻译权利要求书

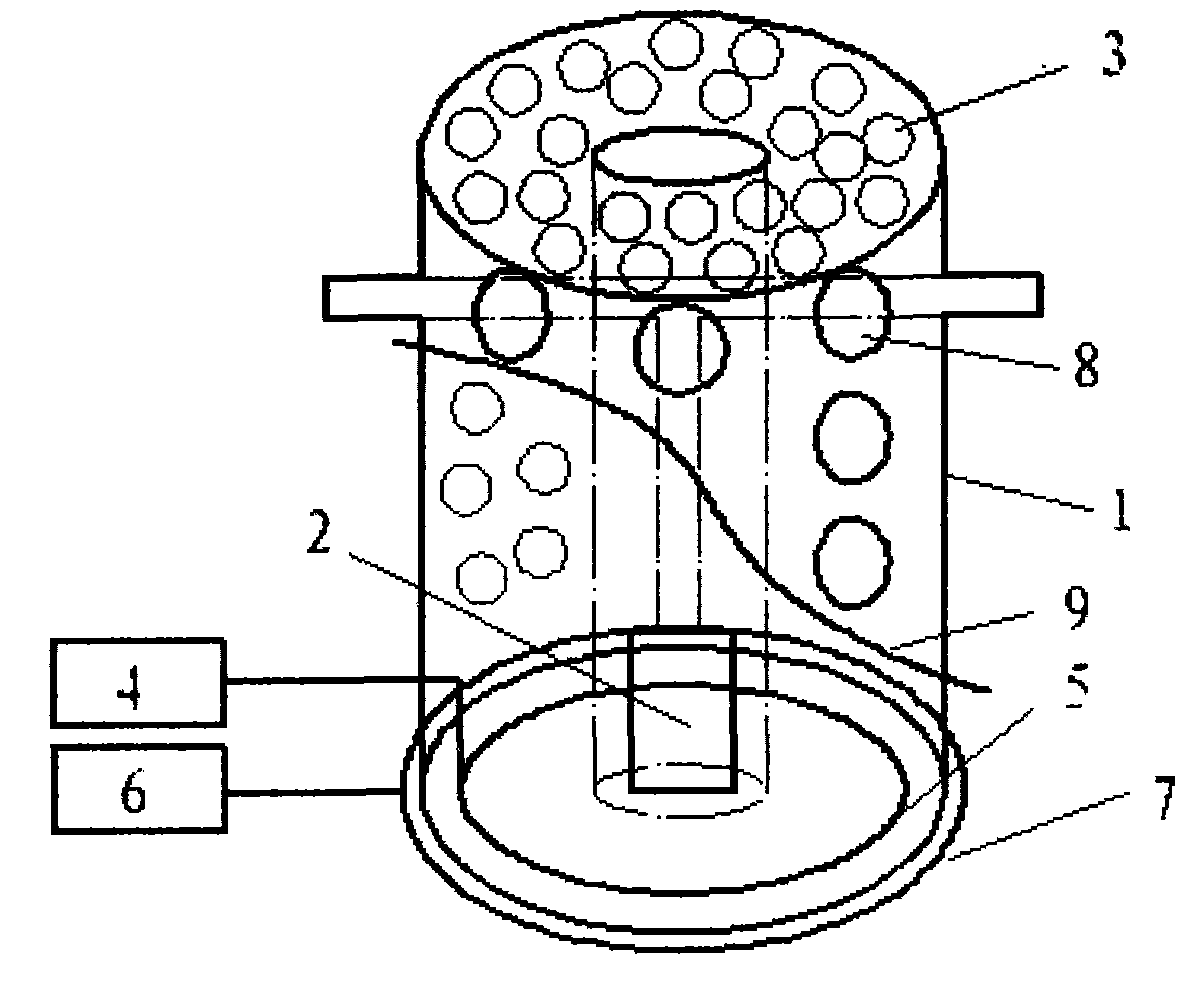

1.一种大型污泥处理机，包括过滤机机体(1)、潜水泵(2)和过滤材料(3)，其特征在于，所述过滤机机体(1)为中空圆柱体，所述过滤机机体(1)的底部内围设有第一进气道(5)，与设于所述过滤机机体(1)外部的第一鼓风机(4)相连;所述过滤机机体(1)的底部外围设置有第二进气道(7)，与设于所述过滤机机体(1)外部的第二鼓风机(6)相连;所述第一进气道(5)和第二进气道(7)表面均设有若干个气孔。
2.根据权利要求1所述的大型污泥处理机，其特征在于，所述过滤材料(3)为螺旋叠错式过滤材料，填充在所述过滤机机体(1)中。
3.根据权利要求1或2所述的大型污泥处理机，其特征在于，所述螺旋叠错式过滤材料为长条型的薄皮材料沿着线绕组方向缠绕成的螺旋叠错式。
4.根据权利要求3所述的大型污泥处理机，其特征在于所述螺旋叠错式过滤材料的材质是PC。
5.根据权利要求1所述的大型污泥处理机，其特征在于，所述潜水泵(2)的工作功率为2.2kw。
6.根据权利要求1所述的大型污泥处理机，其特征在于，所述过滤机机体(1)的外壳上还设有若干个进水孔(8)，所述进水孔的孔径为15mm。
7.根据权利要求1所述的大型污泥处理机，其特征在于，所述第一进气道(5)的管径为25mm，气孔孔径为3mm。
8.根据权利要求1所述的大型污泥处理机，其特征在于，所述第二进气道(7)的管径为25mm，气孔孔径为2mm。
说明书
一种大型污泥处理机
技术领域
本实用新型属于水处理领域，具体涉及一种大型污泥处理机。
背景技术
随着工业化进程的加快，环境污染日益严重，与生活息息相关的水资源的污染也严重异常。对于河道内污泥的处理，还没有针对性强的、简单使用、效果好的大型污泥过滤机。
实用新型内容
为克服现有技术中的不足，本实用新型的目的在于提出一种大型污泥处理机，解决了现有技术中污泥处理操作繁杂、占地面积大的问题。
本实用新型的一种大型污泥处理机，包括过滤机机体、潜水泵和过滤材料，所述过滤机机体为中空圆柱体，所述过滤机机体的底部内围设有第一进气道，与设于所述过滤机机体外部的第一鼓风机相连;所述过滤机机体的底部外围设置有第二进气道，与设于所述过滤机机体外部的第二鼓风机相连;所述第一进气道和第二进气道表面均设有若干个气孔。
优选的，所述过滤材料为螺旋叠错式过滤材料，填充在过滤机机体中，所述螺旋叠错式过滤材料为长条型的薄皮材料沿着线绕组方向缠绕成的螺旋叠错式，所述过滤材料的材质为PC。
优选的，所述潜水泵的工作功率为2.2kw。
优选的，所述过滤机机体的外壳上还设有若干个进水孔，所述进水孔的孔径为15mm。
优选的，所述第一进气道的管径为25mm，气孔孔径为3mm;第二进气道的管径为25mm，气孔孔径为2mm。
有益效果：本实用新型的大型污泥处理机，紧密有序的结构结合新型的螺旋叠错式过滤材料，对河道中的污泥进行处理，操作简便、实效性好。
