申请日2011.03.09
公开(公告)日2011.11.23
IPC分类号E03B11/16; E03C1/12
摘要
本实用新型公开了一种城市污水处理中水自动化利用装置，它包括集水容器、出水控制装置、电动水泵和控制电路;设于集水容器内的电动水泵通过输水管道与出水控制装置相连，集水容器内设有水位探测器，集水容器通过进水口与中水集水管道连接，控制电路分别与所述电动水泵、水位探测器和出水控制装置连接。本实用新不仅具有设计合理、运行成本低、使用方便，而且还具有自动化控制成都高、节水效果明显的特点。
翻译权利要求书
1.一种城市污水处理中水自动化利用装置，其特征在于：它包括集水容 器、出水控制装置、电动水泵和控制电路;设于集水容器内的电动水泵通过 输水管道与出水控制装置相连，集水容器内设有水位探测器，集水容器通过 进水口与中水集水管道连接，控制电路分别与所述电动水泵、水位探测器和 出水控制装置连接。
2.如权利要求1所述的城市污水处理中水自动化利用装置，其特征在于： 所述的集水容器上部设有溢水口，该溢水口通过溢水管道与下水道连接。
3.如权利要求1所述的城市污水处理中水自动化利用装置，其特征在于： 所述的水位探测器为电极式水位探测器、液位探测器、红外探测器、激光探 测器、光耦探测器或超声探测器。
说明书
一种城市污水处理中水自动化利用装置
技术领域
本实用新型属于城市污水处理装置技术领域，具体地说是一种城市污水处理的中水利用装置。
背景技术
在城市公共场所以及生活场所，都存在着大量使用后的生活用水直接排入下水道，造成了水资源的严重浪费的问题。特别是用水量较大的城市中，每天都有大量可回收利用的中水不能得到有效利用。
发明内容
为克服现有技术的不足，本实用新型提供一种设计合理、运行成本低、使用方便、自动控制灵活、节水效果明显的应用于城市污水处理的中水利用装置。

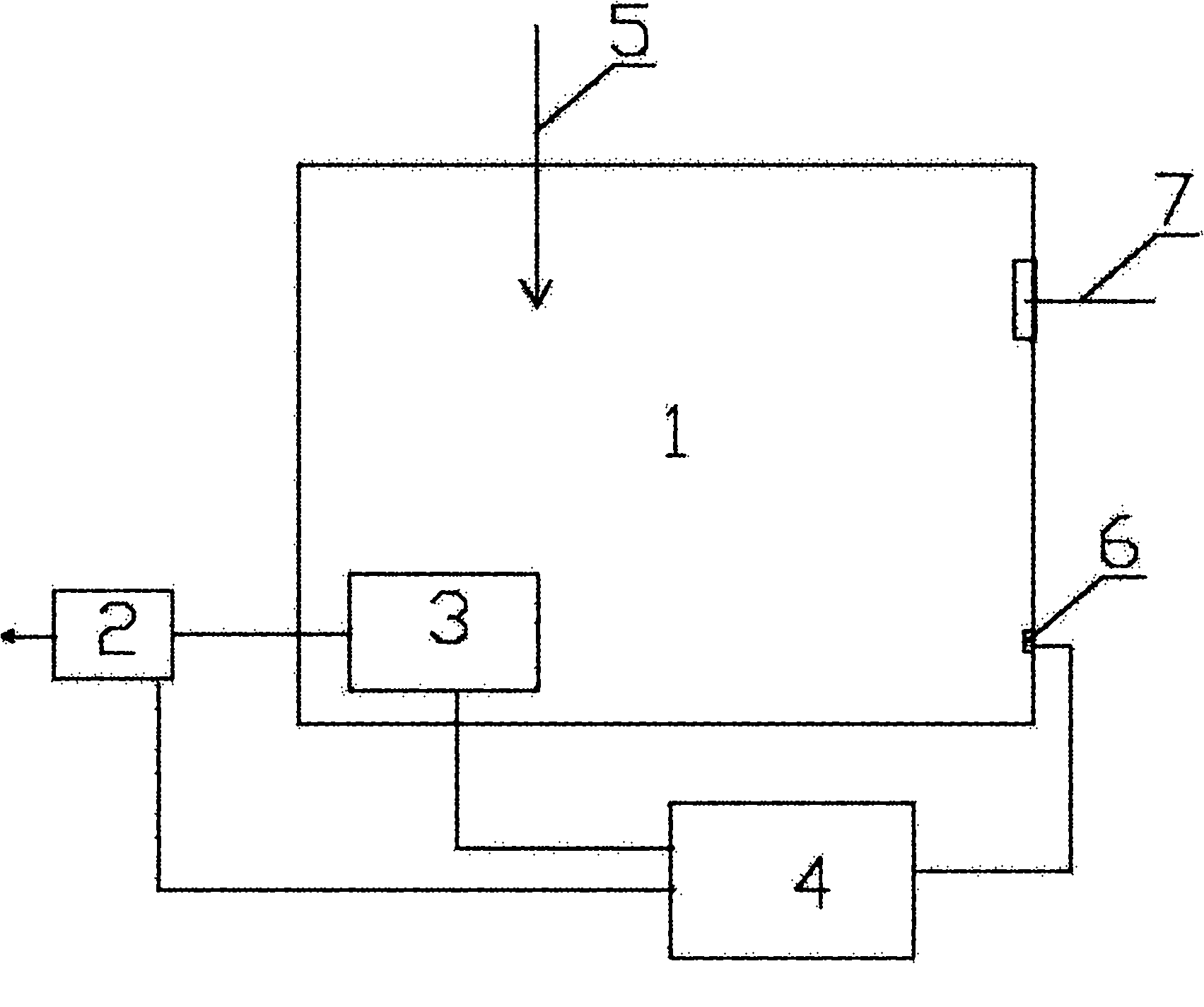

本实用新型技术方案为：一种城市污水处理中水自动化利用装置，它包括集水容器、出水控制装置、电动水泵和控制电路;设于集水容器内的电动水泵通过输水管道与出水控制装置相连，集水容器内设有水位探测器，集水容器通过进水口与中水集水管道连接，控制电路分别与所述电动水泵、水位探测器和出水控制装置连接。
根据不同中水的水质，在集水容器的入水口处还可设有过滤中水的过滤网。
集水容器上部设有溢水口，该溢水口通过溢水管道与下水道连接。
所述的水位探测器为电极式水位探测器或液位探测器或红外探测器或激光探测器或光耦探测器或超声探测器，电极式水位探测器分别设置于集水容器的中部和底部以及用水容器的上部和底部，并与智能控制电路电连接;液位探测器或红外探测器或激光探测器或光耦探测器或超声探测器，并分别设 置于集水容器和用水容器的上部。
所述的电动水泵设置于集水容器中并与控制电路电连接。
使用时，中水通过入水口流入集水容器，有过滤网进还可过滤中水中的固体杂物。当集水容器内中水水位到达集水容器内中上部的水位探测器时，该水位探测器即发送一个电信号给控制电路，控制电路控制停止供水或控制电动水泵开始工作，将集水容器内的中水抽出并通过出水控制装置调节出水用水量。该出水控制装置可以根据后续中水的使用量以及使用速度调节出水，并将信号传送回控制电路。当集水容器内的水位低于集水容器内中上部的水位探测器时，该水位探测器即发送一个电信号给智能控制电路，控制电路控制电动水泵停止工作。并且当集水容器内的水位达到集水容器上部溢水口位置时，高于溢水口的中水将通过溢水管道流入下水道。
本实用新型的有益效果：不仅具有设计合理、运行成本低、使用方便，而且还具有自动化控制成都高、节水效果明显的特点。
