申请日2010.11.25
公开(公告)日2011.08.03
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体式复合污水处理反应器，一体式复合型废水处理反应器，主要由预厌氧槽、一级厌氧槽、二级厌氧槽、曝气槽、沉淀槽和过滤装置构成，其中，预厌氧槽内设置有铁屑除磷槽，铁屑除磷槽内安装有铁屑。厌氧槽和曝气槽内设有复合生物填料。过滤装置中安装有过滤棉或中空纤维等过滤材料。预厌氧槽、一级厌氧槽和二级厌氧槽上均设有取样口。曝气槽和沉淀槽上均设有排污口。本实用新型结构合理，耗能低，污水经处理，在好氧与厌氧的条件下，去除有机物并进行生物脱氮。主要处理对象为生活污水，可生化性好，主体工艺可采用生化处理，本实用新型运行操作与维修管理简便，运行费用低。
翻译权利要求书

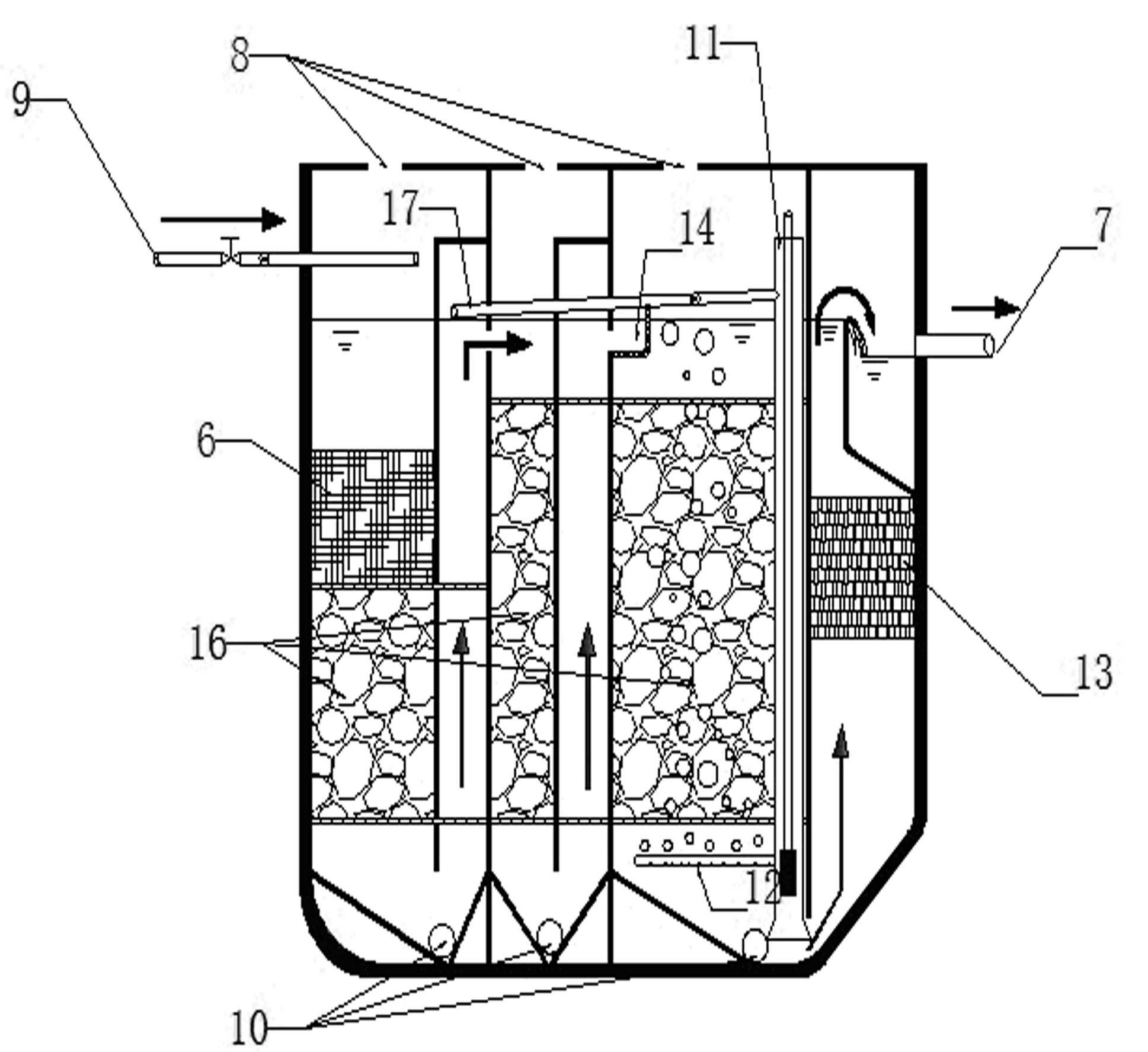

1.一体式复合污水处理反应器，主要由预厌氧槽(1)、一级厌氧槽(2)、二级厌氧槽(3)、曝气槽(4)、沉淀槽(5)构成，其特征在于：预厌氧槽(1)内设置有铁屑除磷槽(6)，铁屑除磷槽(6)内设置有铁屑，预厌氧槽(1)上设置进水管(9)，沉淀槽(5)上设有过滤装置(13)和排水口(7)。
2.根据权利要求1所述的一体式复合污水处理反应器，其特征在于：预厌氧槽(1)、一级厌氧槽(2)、二级厌氧槽(3)和曝气槽(4)内均设有复合生物填料(16)。
3.根据权利要求1所述的一体式复合污水处理反应器，其特征在于：过滤装置(13)中安装有过滤棉或中空纤维的过滤材料。
4.根据权利要求1所述的一体式复合污水处理反应器，其特征在于：预厌氧槽(1)、一级厌氧槽(2)和二级厌氧槽(3)上均设有取样口(8)。
5.根据权利要求1所述的一体式复合污水处理反应器，其特征在于：曝气槽(4)和沉淀槽(5)上均设有排污口(10)。
说明书
一体式复合污水处理反应器
技术领域：
本实用新型涉及一种污水处理设备，尤其涉及一种一体式复合污水处理反应器。
背景技术：
随着我国经济快速增长，人民生活水平的提高，生活污水排放量不断增加，未经处理或处理不当的生活污水的排放是河流湖泊水质下降的主要原因之一。水资源缺乏、水污染加剧和城镇水生态的日趋退化问题已成为影响我国可持续发展的主要因素之一。据统计，有一半以上的城市、绝大多数建制镇和接近所有的农村，由于缺乏资金以至无力建设污水集中处理设施及排水管网系统，或是由于地理位置特殊以至不便连入集中处理管网，致使我国每天未经处理直接排放入自然水体的生活污水污染问题仍然比较严重。在城镇污水处理厂建设逐步加速的同时，对分散性污水的处理几乎还是空白，因此，在广大农村地区、别墅区、高速公路服务区、旅游景区、部队营区等分散型区域，逐年修建一批更为经济、高效和普遍适用的小型污水处理设施，是作为污水集中处理的一种有益而必需的补充措施。这对缓解日益紧迫的资源、环境矛盾，建设健康的水环境将会起到重要的作用。
实用新型内容：
有鉴于此，本实用新型的目的是提供一种能高效去除生活污水中的有机物、氮、磷及悬浮颗粒物等污染物的一体式复合污水处理反应器，可使生活污水经过处理后达到《城镇污水处理厂污染物排放标准》(GB18918-2002)中一级A排放标准。
本实用新型的技术方案是以下述方式实现的：
一体式复合污水处理反应器，主要由预厌氧槽、一级厌氧槽、二级厌氧槽、曝气槽、沉淀槽构成，其中，预厌氧槽内设置有铁屑除磷槽，铁屑除磷槽内设置有铁屑，预厌氧槽上设置进水管，沉淀槽上设有过滤装置和排水口。
预厌氧槽、一级厌氧槽、二级厌氧槽和曝气槽内均设有复合生物填料。
过滤装置中安装有过滤棉或中空纤维的过滤材料。
预厌氧槽、一级厌氧槽和二级厌氧槽上均设有取样口。
曝气槽和沉淀槽上均设有排污口。
本实用新型的积极效果是：
1、本实用新型结构合理，耗能低，污水经氧化槽进行曝气处理，通过接触氧化槽的处理水回流至厌氧槽，在好氧与厌氧的条件下，去除有机物并进行生物脱氮。为保持接触氧化槽的处理效果，必要时通过加大曝气的方式剥离填料上肥厚的生物膜，剥离的生物膜一部分通过回流方式进入一级厌氧槽;沉淀槽沉淀污泥排入一级厌氧槽。污泥主要在预厌氧槽和一级厌氧槽底部，定期进行外排处理。
2、主要处理对象为生活污水，可生化性好，主体工艺可采用生化处理。根据排放要求，本反应器处理的主要目标是除磷脱氮和降低BOD5、CODcr，为降低运行费用，主要以生物处理为主，辅助化学除磷。以达到排放要求为前提，以较少的投资实现污水净化。
3、本实用新型运行操作与维修管理简便，运行费用低。综合了活性污泥法和生物膜法的优点，将制备的复合生物填料应用于厌氧和曝气槽区。为增强除磷效果，增设了铁屑除磷槽。为进一步降低悬浮颗粒物浓度，在沉淀槽中加设了过滤装置。复合生物反应器分为预厌氧槽、一级厌氧槽、二级厌氧槽、曝气槽、沉淀槽等四部分，实现了反应区和沉淀区一体化，具有结构紧凑、投资少、操作运行简单等特点。复合生物反应器处理污水试验表明：本设备具有较好的去除有机物的能力，对氮、磷及悬浮颗粒物的去除效果也较理想，是一种易于实现工艺设备化、适用于分散型地区的污水处理技术。
