申请日2010.11.25
公开(公告)日2011.06.15
IPC分类号C02F1/00
摘要
本实用新型公开了一种一体式智能水处理设备，包括有PLC自动控制器、集水池、净水器和电磁控制阀，所述的集水池与净水器之间连接设置有进水管，该进水管上设置有加压泵和射流泵，该净水器的净化水出水口连接有出水管，所述的进水管和出水管上均设置有电磁控制阀，且所述的电磁控制阀和加压泵和射流泵均与PLC自动控制器控制连接设置。本实用新型具有自动化程度高，供水工况稳定等优点。
权利要求书
1.一种一体式智能水处理设备，其特征在于：包括有PLC自动控制器、集水池、净水器和电磁控制阀，所述的集水池与净水器之间连接设置有进水管，该进水管上设置有加压泵和射流泵，该净水器的净化水出水口连接有出水管，所述的进水管和出水管上均设置有电磁控制阀，且所述的电磁控制阀和加压泵和射流泵均与PLC自动控制器控制连接设置。
2.根据权利要求1所述的一种一体式智能水处理设备，其特征在于：所述的出水管上还盘接有反冲洗进水管，所述的进水管上盘接有反冲洗出水管。
3.根据权利要求1所述的一体式智能水处理设备，其特征在于：所述的进水管和出水管为304不锈钢管道。
说明书
一体式智能水处理设备
技术领域
本实用新型涉及一种水处理装置，具体是一种结合农村地区实际情况而设计的一体式智能水处理设备。
背景技术
由于农村地区饮用水工程建设的滞后，我们部分农村地区饮水仍相当困难，饮水不安全问题尤其是高氟水、高砷水、苦咸水、污染水等问题仍然还十分突出，严重威胁人们的安全和工农业生产。但是目前，在广大农村地区铺设自来水管道进行供水，仍然存在资金以及寻找干净水源等问题，短期内仍然无法实现。目前市场上虽然也出现了一些净水器，但是，其工作过程需要人工值守，智能化程度低，无法实现自动供水的功能。
发明内容
本实用新型的目的是为解决现在农村饮水困难、饮水安全及无法保证水质问题，而提供一种由PLC控制无人值守、自动消毒、净化、供水的一体式智能水处理设备。

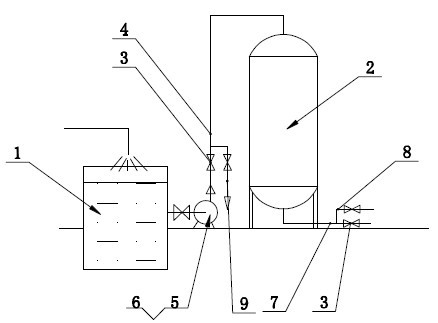

为实现上述目的，本实用新型的技术方案是包括有PLC自动控制器、集水池、净水器和电磁控制阀，所述的集水池与净水器之间连接设置有进水管，该进水管上设置有加压泵和射流泵，该净水器的净化水出水口连接有出水管，所述的进水管和出水管上均设置有电磁控制阀，且所述的电磁控制阀和加压泵和射流泵均与PLC自动控制器控制连接设置。通过本设置，通过PLC自动控制器对各电磁控制阀和加压泵和射流泵进行控制，在安装后可实现无人值守和自动供水功能，从而适用于广大农村地区。
进一步设置是所述的出水管上还盘接有反冲洗进水管，所述的进水管上盘接有反冲洗出水管。通过本设置，实现反洗、正洗功能。
进一步设置是所述的进水管和出水管为304不锈钢管道。采用本设置，可以保障供水质量，防止管道生锈所带来的二次污染。
本实用新型具有自动化程度高，供水工况稳定等优点。
