申请日2011.01.24
公开(公告)日2011.08.31
IPC分类号C02F11/12
摘要
本实用新型公开了一种太阳能工业废热污泥干化系统，其特征在于，它包括干化保温箱及其内设置的高压电场系统、连接于干化保温箱顶端的废气处理装置、与废气处理装置连接的配备有高温热泵的热泵除湿系统和热泵加热系统，热泵加热系统的输出端设置有工业废热加热系统，工业废热加热系统与干化保温箱连通并与其构成循环加热系统，干化保温箱的侧部安装有太阳能集热器。本实用新型工艺技术路线合理，运行稳定，投资成本较低，设备机构简单，组合模块化，全程运行控制自动化程度高，操作维护简单。
权利要求书
1.一种太阳能工业废热污泥干化系统，其特征在于，它包括干化保温箱及其内设置的高压电场系统、连接于干化保温箱顶端的废气处理装置、与废气处理装置连接的配备有高温热泵的热泵除湿系统和热泵加热系统，热泵加热系统的输出端设置有工业废热加热系统，工业废热加热系统与干化保温箱连通并与其构成循环加热系统，干化保温箱的侧部安装有太阳能集热器。
2.根据权利要求1所述的太阳能工业废热污泥干化系统，其特征在于，所述高压电场系统的下方设置有干化输送线，该干化输送线设置为多层模式，由电磁感应加热。
3.根据权利要求2所述的太阳能工业废热污泥干化系统，其特征在于，所述干化输送线包括设置在干化保温箱内的自上而下分布的4层以上输送带，相邻的输送带的运动方向相反。
4.根据权利要求1或2所述的太阳能工业废热污泥干化系统，其特征在于，所述太阳能集热器倾斜设置在干化保温箱的侧部，并通过上下设置的集热管与干化保温箱固定连接，集热管上安装有循环风机。
5.根据权利要求4所述的太阳能工业废热污泥干化系统，其特征在于，所述太阳能集热器的倾斜角度为30-80度。
说明书
一种太阳能工业废热污泥干化系统
技术领域
本实用新型涉及卫污水处理技术领域，更具体的是涉及一种污水厂对污泥进一步处理的设备。
背景技术
随着人们生活质量的不断提高，城市污水处理的要求也相应提高，城市处理厂的负荷日趋增大。目前，城市污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。据环境部最新统计，我国已经投入运行的城镇污水处理设施达到1178个，总设计处理能力7243万吨/日，平均每天处理污水5320万吨，全国产生的含水率80%的污泥约为1460万吨。我国污泥无害化处理率非常低，即使是发达城市也仅为20%-25%，成为城市污水处理最主要的二次污染源，污泥产生量的与日俱增与污泥处理能力的严重不足，处理能力的严重落后，形成尖锐的矛盾，大量的湿泥随意外运，简单的填埋或堆放，致使许多城市出现了“污泥围城”的现象，污泥处理问题已成为我国无法回避的城市环境问题。
发明内容
本实用新型的目的就是为了解决现有技术之不足而提供的一种结构简单，维护方便，运行稳定、脱水干化效果好，自动化程度高，而且投资运行成本较低的太阳能工业废热污泥干化系统。

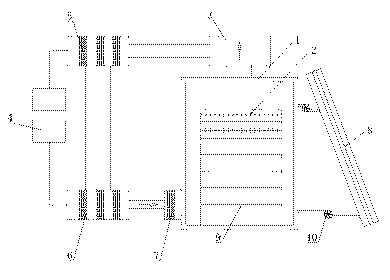

本实用新型是采用如下技术解决方案来实现上述目的：一种太阳能工业废热污泥干化系统，其特征在于，它包括干化保温箱及其内设置的高压电场系统、连接于干化保温箱顶端的废气处理装置、与废气处理装置连接的配备有高温热泵的热泵除湿系统和热泵加热系统，热泵加热系统的输出端设置有工业废热加热系统，工业废热加热系统与干化保温箱连通并与其构成循环加热系统，干化保温箱的侧部安装有太阳能集热器。
作为上述方案的进一步说明，所述高压电场系统的下方设置有干化输送线，该干化输送线设置为多层模式，由电磁感应加热。
所述干化输送线包括设置在干化保温箱内的自上而下分布的4层以上输送带，相邻的输送带的运动方向相反。
所述太阳能集热器倾斜设置在干化保温箱的侧部，并通过上下设置的集热管与干化保温箱固定连接，集热管上安装有循环风机。
所述太阳能集热器的倾斜角度为30-80度。
本实用新型采用上述技术解决方案所能达到的有益效果是：
1、本实用新型能将污泥从含水率98%处理到含水率低于50%，整个系统处于封闭状态，是极大改善了污泥处理的生产环境，对周遍环境的影响处于最低。
2、采用高压电场加速干化，经复合的高压电场干燥技术所干燥污泥具有可灭菌的优点，从而使产品质量较热风干燥显著提高，具有节约能源，不污染环境的特点。
