申请日2011.01.24
公开(公告)日2011.08.10
IPC分类号B01D33/06
摘要
本实用新型公开了一种纺织印染废水格渣设备，包括支架，其特征在于，所述支架上设置有转动轴，转动轴上安装固定有转鼓式格栅;转鼓式格栅呈筒状，转动轴穿过其轴心。本实用新型大大提高了生化系统的处理能力和处理效率，也有效地降低了管路阀门系统的维护、维修成本，为公司污水处理稳定运行、达标排放、降低成本提供了稳定保障。
权利要求书
1.一种纺织印染废水格渣设备，包括支架，其特征在于，所述支架上设置有转动轴，转动轴上安装固定有转鼓式格栅。
2.根据权利要求1所述的纺织印染废水格渣设备，其特征在于，所述转鼓式格栅呈筒状，转动轴穿过其轴心。
3.根据权利要求1或2所述的纺织印染废水格渣设备，其特征在于，所述转动轴两端通过轴承固定在支架上。
4.根据权利要求1或2所述的纺织印染废水格渣设备，其特征在于，所述转鼓式格栅上设置有纵向与横向设置的支架杆，纵向设置的支架杆与转动轴连接。
5.根据权利要求4所述的纺织印染废水格渣设备，其特征在于，所述支架杆上固定有纱网，纱网绕设于横向设置的支架杆外。
说明书
一种纺织印染废水格渣设备
技术领域
本实用新型涉及纺织设备技术领域，更具体的是涉及一种纺织印染废水格渣设备。
背景技术
由于纺织印染废水中含有大量的短纤维牛仔纱线,一般格栅机对此类废水的除渣能力很差,而且容易堵塞和不便于清洗,使废水中大部分短纤维牛仔纱线进入污水处理系统导至出现很多技术上无法控制的缺点：1、容易堵塞管路和阀门;2、容易堵塞酸化水解布水系统,引起布水不均匀导至短流现象而影响水处理效果;3、短纤维纱线不能生化,影响好氧系统生化处理效果;4、由于短牛仔纱线体积较轻,容易吸附废水中悬浮物,导至泥水在二沉池分离效果差和出水悬浮物,增加而影响出水CODcr偏高。综上所过，一般格栅机在此类废水中使用效率低，能耗高，固此一般格栅机不适合此类废水格渣处理。
发明内容
本实用新型的目的就是为了解决现有技术之不足而提供的一种结构简单，无需动力、除渣效果好和效率高，而且维护、维修方便，成本低，不易腐蚀的纺织印染废水格渣设备。

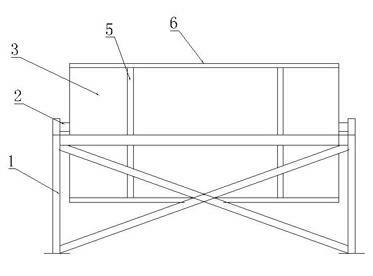

本实用新型是采用如下技术解决方案来实现上述目的：一种纺织印染废水格渣设备，包括支架，其特征在于，所述支架上设置有转动轴，转动轴上安装固定有转鼓式格栅。
作为上述方案的进一步说明，所述转鼓式格栅呈筒状，转动轴穿过其轴心。
所述转动轴两端通过轴承固定在支架上。
所述转鼓式格栅上设置有纵向与横向设置的支架杆，纵向设置的支架杆与转动轴连接。
所述支架杆上固定有纱网，纱网绕设于横向设置的支架杆外。
本实用新型采用上述技术解决方案所能达到的有益效果是：
1、本实用新型采用支架上设置转动轴，转动轴上安装转鼓式格栅，无需动力，通过水力冲击使其自动旋转，无能耗损失。
2、无堵塞现象，便于清洗，可随时保证出水畅通，达到较高的水力负荷。
3、除渣效果好和效率高，纺织废水通过此无动力转鼓格栅机后设有任何短纤维牛仔纱线，大大提高生化系统的处理效果和降低处理能耗，能有效降低废水处理成本。
4、维护、维修方便，成本低，不易腐蚀。
