申请日2011.01.24
公开(公告)日2011.09.14
IPC分类号C05F7/00; C02F11/02; C05F17/02
摘要

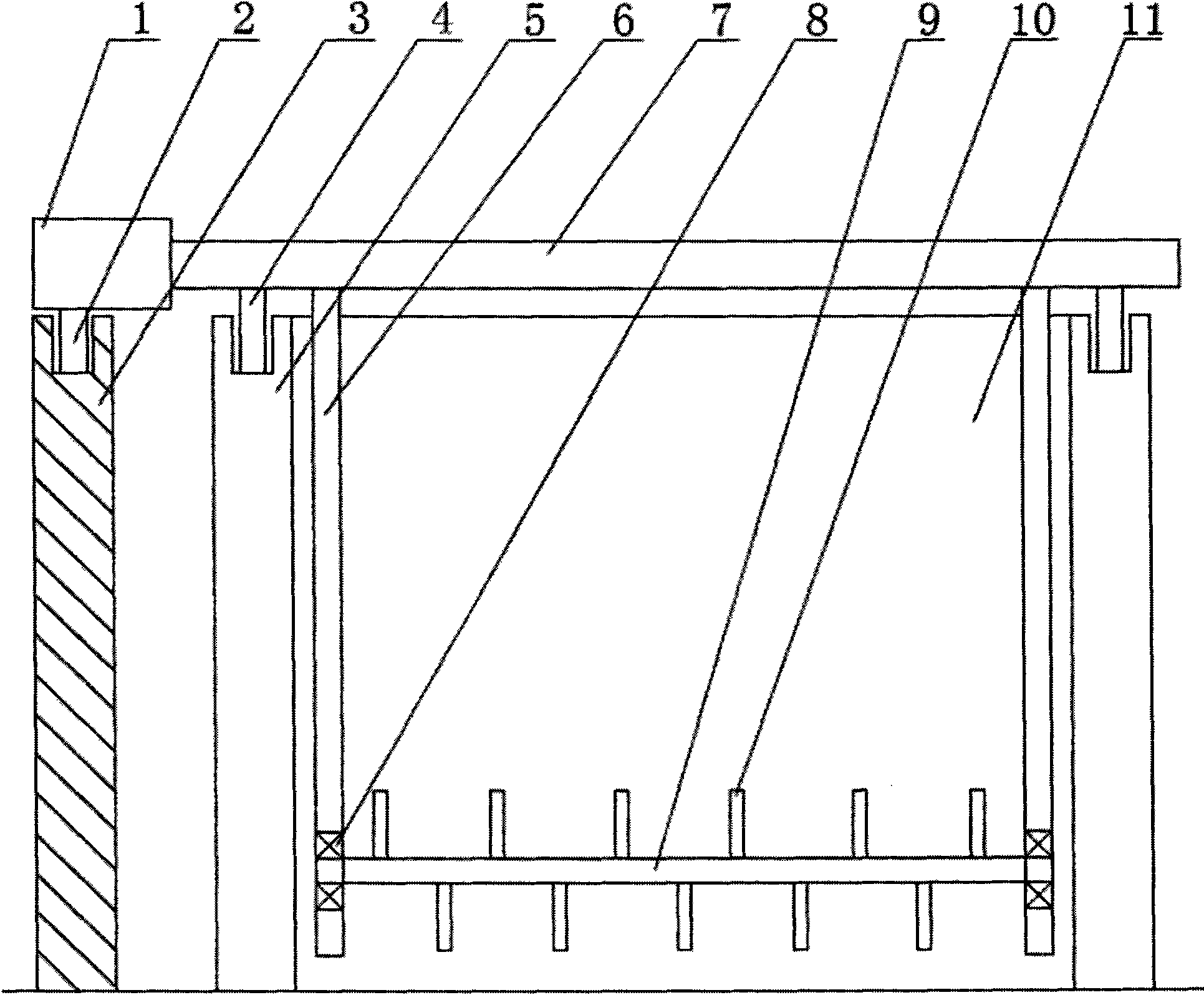

本实用新型公开了一种污泥生产有机肥发酵池，包括水泥发酵池和一侧带横梁的往复行走电机，横梁的下面平行设有两个滑块，往复行走电机的下面设有移动滑块，移动滑块设置在水泥发酵池外侧的附墙顶部的导轨内;水泥发酵池的两边墙体的顶部分别设有导轨，横梁下面的两个滑块与水泥发酵池两边墙体顶部的导轨相应，横梁的下面平行设有两根位于发酵池内的竖杆，两根竖杆的下部设有滚动轴，滚动轴的两端分别通过活动轴承安装在两根竖杆上，滚动轴上均匀交叉设有耙齿。随着往复行走电机在水泥发酵池墙体顶部导轨上的平行滑动，带动滚动轴上的耙齿在发酵池内来回翻动，使发酵池内的培养基翻拌均匀，解决了现有技术存在费时费力、劳动强度大的技术问题。
权利要求书
1.一种污泥生产有机肥发酵池，包括水泥发酵池，其特征是它还设有一侧带横梁的往复行走电机，横梁的下面平行设有两个滑块，往复行走电机的下面设有移动滑块，移动滑块设置在水泥发酵池外侧的附墙顶部的导轨内;水泥发酵池的两边墙体的顶部分别设有导轨，横梁下面的两个滑块与水泥发酵池两边墙体顶部的导轨相应，所述横梁的下面平行设有两根位于发酵池内的竖杆，两根竖杆的下部设有滚动轴，滚动轴的两端分别通过活动轴承安装在两根竖杆上，所述滚动轴上均匀交叉设有耙齿。
说明书
污泥生产有机肥发酵池
技术领域本实用新型属于发酵池技术领域，涉及一种污泥生产有机肥发酵池。
背景技术现有技术的污泥生产有机肥发酵池，包括水泥发酵池，污泥经预处理加入发酵池后，加入1%的微生物发酵剂搅拌均匀进行好氧发酵，并定时进行人工搅拌。这种结构的污泥生产有机肥发酵池，费时费力、劳动强度大。
发明内容本实用新型的目的是解决现有技术存在费时费力、劳动强度大的技术问题，提供一种新型污泥生产有机肥发酵池，以克服现有技术的不足。
为了实现上述目的，本实用新型污泥生产有机肥发酵池，包括水泥发酵池，其要点是它还设有一侧带横梁的往复行走电机，横梁的下面平行设有两个滑块，往复行走电机的下面设有移动滑块，移动滑块设置在水泥发酵池外侧的附墙顶部的导轨内;水泥发酵池的两边墙体的顶部分别设有导轨，横梁下面的两个滑块与水泥发酵池两边墙体顶部的导轨相应，所述横梁的下面平行设有两根位于发酵池内的竖杆，两根竖杆的下部设有滚动轴，滚动轴的两端分别通过活动轴承安装在两根竖杆上，所述滚动轴上均匀交叉设有耙齿。
本实用新型结构设计合理、使用方便，随着往复行走电机在水泥发酵池两边墙体顶部导轨上的平行滑动，带动滚动轴上的耙齿在发酵池内来回翻动，从而使发酵池内的污泥生物有机肥培养基翻拌均匀，更有利于好氧发酵的进行。解决了现有技术存在费时费力、劳动强度大的技术问题。
