申请日2011.01.24
公开(公告)日2011.09.28
IPC分类号C02F9/04
摘要
本实用新型为一种喷漆废水净化系统，解决现有单一喷漆废水处理设备具有很难达到排放标准的问题。本实用新型包括预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机，所述预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机依次通过管道连接并分别设有控制管道开或关的阀门。本实用新型在系统中采用了紫外光芬顿氧化分解池，对水质变化有较强的适应性，出水稳定，处理成本低，处理后废水可生化性强，完全符合国家废水排放标准。本实用新型还具有机构紧凑，运行管理方便，节能降耗等优点。
权利要求书

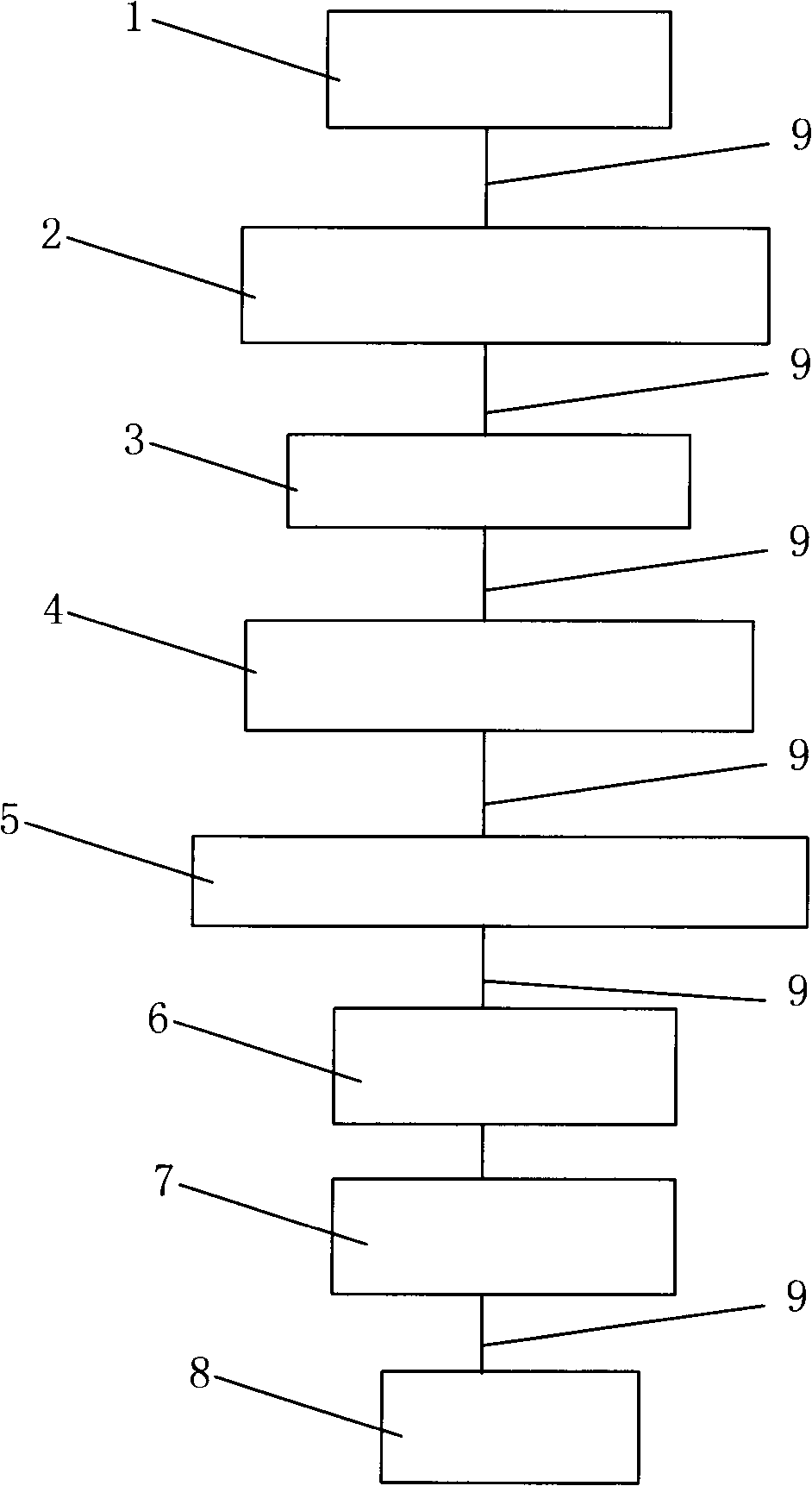

1.一种喷漆废水净化系统，其特征在于：包括预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机，所述预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机依次通过管道连接并分别设有控制管道开或关的阀门。
2.根据权利要求1所述的喷漆废水净化系统，其特征在于：所述压滤机采用板框压滤机。
3.根据权利要求1或2所述的喷漆废水净化系统，其特征在于：在所述紫外光芬顿氧化分解池内设有高强中压汞灯作为紫外辐射源。
4.根据权利要求1或2所述的喷漆废水净化系统，其特征在于：所述紫外光芬顿氧化分解池包括上端为一敞口的圆柱形外壳，在所述外壳内设有高强中压紫外灯，在所述高强中压紫外灯外套有石英套管，在所述外壳底部设有搅拌器。
5.根据权利要求4所述的喷漆废水净化系统，其特征在于：所述高强中压紫外灯采用250W的高强中压汞灯，其辐射波段在230-320nm，数量为5根，一根设置在中央，其余四根围绕中央呈正菱形分布。
6.根据权利要求4所述的喷漆废水净化系统，其特征在于：在所述紫外光芬顿氧化分解池的外壳内还设有探测紫外强度的紫外光探头，在所述紫外光芬顿氧化分解池的外壳外设有紫外辐照计的显示面板。
7.根据权利要求4所述的喷漆废水净化系统，其特征在于：在所述紫外光芬顿氧化分解池的外壳内壁设有对紫外光反射率为85%的铝箔反光层。
8.根据权利要求4所述的喷漆废水净化系统，其特征在于：所述紫外光芬顿氧化分解池还包括温度控制装置，所述温度控制装置包括接触温度计、加热器和温控继电器，所述接触温度计、加热器与温控继电器电联接。
说明书
喷漆废水净化系统
技术领域
本实用新型属于环保设备技术领域，尤其涉及一种喷漆废水净化系统。
背景技术
喷漆废水是在涂装工艺处理工序中产生的一种工业废水。在喷涂涂件过程中，产生大量漆雾和有机溶剂(如苯、甲苯、二甲苯、乙酸乙酯、乙酸丁酯、丙酮等)，这些喷雾和有机溶剂严重污染周围环境。由于其成分复杂，含大量难生物降解的有机物，所以如何处理使得喷漆废水能够达标排放或回用，成为当今的难点与热点。目前，喷漆废水的处理方法及设备包括混凝沉淀、化学氧化、好氧生化处理等方法及相应处理设备，但单独的处理方法及处理设备很难达到排放标准。
发明内容
本实用新型的目的在于针对现有单一喷漆废水处理设备具有的上述问题，提供一种可以实现喷漆废水的达标排放的喷漆废水净化系统。
本实用新型的目的是这样实现的：本实用新型包括包括预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机，所述预处理池、第一次pH调节池、混凝沉淀池、第二次pH调节池、紫外光芬顿氧化分解池、pH回调池、沉淀池和压滤机依次通过管道连接并分别设有控制管道开或关的阀门。
作为较佳方案，所述压滤机采用板框压滤机。
作为较佳方案，在所述紫外光芬顿氧化分解池内设有高强中压汞灯作为紫外辐射源。
本实用新型的技术效果在于：本实用新型在系统中采用了紫外光芬顿氧化分解池，对水质变化有较强的适应性，出水稳定，处理成本低，处理后废水可生化性强，完全符合国家废水排放标准。本发明还具有机构紧凑，运行管理方便，节能降耗等优点。
