申请日2011.03.04
公开(公告)日2011.10.12
IPC分类号C02F9/02; C02F1/38; C02F1/22
摘要
本实用新型公开了一种冷冻离心污水脱盐与净化方法的装置，它是由进水系统、空调制冷系统、转筒产冰系统和冰块分离收集系统组成。进水系统由预冷水箱、潜水泵和穿孔喷淋管组成;空调制冷系统由压缩机、冷凝器、节流阀和蒸发器组成;转筒产冰系统包括内筒、外转筒和由变频调速电动机与变频器组成的传动系统;冰块分离收集系统由刮刀、方斗、筛网和离心机组成。采用本实用新型的净化装置可以使污水中盐分去除率达到80～96%，藻类去除率维持在35～70%。本实用新型采用冷冻离心污水脱盐与净化装置进行脱盐的方法易于大规模连续生产,且生产能耗低，在今后海水淡化、浓水脱盐和污水净化方面将有广泛的应用。
翻译权利要求书
1.一种冷冻离心污水脱盐与净化装置，其特征在于：它是由进水系统、空调制冷系统、转筒产冰系统和冰块分离收集系统构成，其中进水系统由预冷水箱(1)、潜水泵(2)和穿孔喷淋管(3)组成，所述的预冷水箱(1)固定在支架(4)下方，潜水泵(2)位于预冷水箱(1)中，通过管道与穿孔喷淋管(3)连接;所述的空调制冷系统由压缩机(5)、冷凝器(6)、节流阀(7)、蒸发器(8)和低温温度传感器(9)组成，所述的蒸发器(8)缠绕在内筒(10)的保温层(11)上，低温温度传感器(9)位于内筒(10)和外转筒(12)间;
所述的转筒产冰系统包括固定内筒(10)、保温层(11)、外转筒(12)和由变频调速电动机(13)与变频器(14)组成的传动系统，所述的固定内筒(10)和外转筒(12)位于同一主轴(15)上，主轴两端设有紧固螺丝，固定在支架(4)上，其中内筒(10)固定在主轴上，外转筒(12)通过两个带座外球面轴承与主轴(15)连接，变频调速电动机(13)与外转筒(12)连接;所述的冰块分离收集系统由刮刀(16)、方斗(17)、筛网(18)和离心机(19)组成，所述的刮刀(16)固定在支架(4)上，位于支架(4)与外转筒(12)顺时针方向30°-45°夹角处，方斗(17)固定在支架(4)上，筛网(18)固定在方斗(17)内。
2.权利要求1所述的装置，其中所述的预冷水箱位于外转筒下方，利用外转筒转动时对污水进行降温，预冷水箱中设置有补水阀门和潜水泵，潜水泵与喷淋系统相连接。
3.权利要求1所述的装置，其中所述的内、外两个筒体均由不锈钢焊接而成，其中内筒固定在主轴上，外筒通过两个带座外球面轴承与主轴连接。
4.权利要求3所述的装置，其中所述的外筒体设有检测口，供维修检测所用。
5.权利要求4所述的装置，其中所述的传动装置能进行变频调速运行。
6.权利要求1所述的装置，其中所述的空调制冷系统采用蒸发式冷凝器;蒸发器由缠绕在内筒体保温材料上的铜管组成，并在内外筒体间设有低温温度传感器，可实时监控筒体温度。
7.权利要求1所述的装置，其中所述的刮刀位于与外转筒旋转相反方向，刮刀与外转筒间距可根据需求进行调节。
8.权利要求1所述的装置，其中所述的冰块分离收集系统是指利用筛网将污水与冰晶体进行初步分离，然后将冰晶体置入离心机内，在500r/min-3000r/min的转速下，去除冰晶体中所夹带的污水，最终得到淡水或净水。
说明书
冷冻离心污水脱盐与净化的装置
技术领域
本实用新型属于环境工程技术领域，涉及污水脱盐与净化技术，特别是应用于海水淡化、RO浓水脱盐和污水净化的方法，更具体地说是一种冷冻离心污水脱盐与净化方法的装置。
背景技术
随着世界环境的变化，人口的增加、城市化进程加速、工农业污染加剧以及人民生活水平的提高，当今整个世界都面临着淡水资源严重短缺的局面。中国是世界上十三个贫水国之一，人均水资源占有量仅为世界的1/4。淡水资源紧缺已成为制约我国国民经济发展和人们生活水平提高的瓶颈，发展海水淡化技术，开拓稳定可靠的淡水资源，是缓解我国沿海地区淡水资源缺乏的战略性的根本措施。
城市污水厂通常采用反渗透(RO)工艺制备回用水或生产纯水，该工艺具有运行操作简便可靠、水质稳定、成本低等诸多优点，但存在着产水率低的弱点，通常为50%-75%，该过程中会产生大量浓水，其中含有各种有机和无机污染物，若直接排放可能会对土壤、地表水、海洋等产生污染;若排入市政污水处理系统，过高的总溶解性固体对活性污泥的生长也非常不利，将海水淡化厂被高度浓缩的RO浓水以及由清洗剂、阻垢剂引入的化学物质直接排入环境,也必然会对海洋水质、生态环境和海洋生物产生了不利的影响，因而，在水资源日益紧缺的当今, 反渗透的浓水处理与回用成为急需解决的难题。
目前，海水淡化和反渗透浓水的处理方法主要有蒸馏法、反渗透膜法、冷冻法、溶剂萃取法和离子交换法等。其中，冷冻法原理是指在海水结冰的过程中,能够产生盐、水分离的现象, 大量的盐分被排除在冰晶之外, 这样就能大大降低海水的盐分;该方法与蒸馏法、膜法相比，由于在低温下操作，具有保留水中的有益微量元素、对设备的腐蚀和结垢相对缓和、不用预处理等优点, 同时，由于水的凝固潜热为 334.4kJ/kg ，仅为蒸发气化潜热 2257.2kJ/kg的 1/7，因此，冷冻法海水淡化具有制取低成本淡化水的潜力。 冷冻法主要包括天然冷冻法和人工冷冻法。其中，天然冷冻法是指在高纬度地区, 利用冬季温度较低, 海水自然冷冻结冰, 采取自然或人工方法取冰, 利用不同方法进一步去除天然冰体中盐分的方法。人工冷冻法是指利用冷冻装置将海水冷却至冰点以下, 使海水结冰, 取其冰晶洗涤、融化而得到淡水。上述两种淡化水的水质不能满足生产和生活应用的需要,因为在降温过程中,盐水来不及排出冰体而包裹的高浓度盐水造成淡化水中含盐量偏高，因此，还需要再结合其他的方法进一步去除冰晶体中的盐水, 这些方法主要包括离心法、融冻法、洗涤法、挤压法、反渗透法、蒸馏法等，使高浓度盐水易于从冰晶中排出从而降低海冰的盐分含量，最终获取优质的淡水。
发明内容
本实用新型的目的是为了克服现有自然冰冻方法中存在的缺点与不足，提供一种冷冻离心污水脱盐与净化方法的装置。它可以有效地脱除污水中的盐分和去除水体中藻类。为实现上述目的，本实用新型提供如下的技术方案：

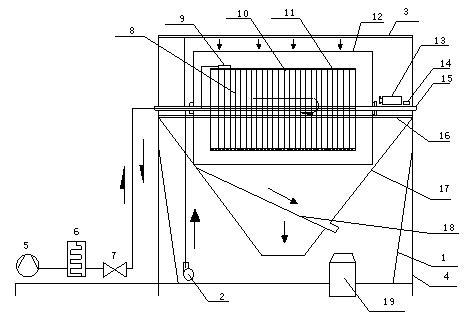

一种冷冻离心污水脱盐与净化的装置，它是由进水系统、空调制冷系统、转筒产冰系统和冰块分离收集系统构成，其特征在于：进水系统由预冷水箱(1)、潜水泵(2)和穿孔喷淋管(3)组成，所述的预冷水箱(1)固定在支架(4)下方，潜水泵(2)位于预冷水箱(1)中，通过管道与穿孔喷淋管(3)连接;空调制冷系统由压缩机(5)、冷凝器(6)、节流阀(7)、蒸发器(8)和低温温度传感器(9)组成，所述的蒸发器(8)缠绕在内筒(10)的保温层(11)上，低温温度传感器(9)位于内筒(10)和外转筒(12)间;转筒产冰系统包括固定内筒(10)、保温层(11)、外转筒(12)和由变频调速电动机(13)与变频器(14)组成的传动系统，所述的固定内筒(10)和外转筒(12)位于同一主轴(15)上，主轴两端设有紧固螺丝，固定在支架(4)上，其中内筒(10)固定在主轴上，外转筒(12)通过两个带座外球面轴承与主轴(15)连接，变频调速电动机(13)与外转筒(12)连接，实现内筒(10)固定，外转筒(12)随传动系统转动的功能;冰块分离收集系统包括刮刀(16)、方斗(17)、筛网(18)和离心机(19)组成，所述的刮刀(16)固定在支架(4)上，位于支架(4)与外转筒(12)顺时针方向30°-45°夹角处，方斗(17)固定在支架(4)上，筛网(18)固定在方斗(17)内，离心机(19)位于方斗(17)下方。
本实用新型所述的装置，其中所述的预冷水箱位于外转筒下方，利用外转筒转动时对污水进行降温，预冷水箱中设置有补水阀门和潜水泵，潜水泵与喷淋系统相连接。
本实用新型所述的装置，其中所述的内、外两个筒体均由不锈钢焊接而成，其中内筒固定在主轴上，外转筒通过两个带座外球面轴承与主轴连接。
本实用新型所述的装置，其中所述的内筒体表面包裹保温材料，降低冷源损失，外筒体设有检测口，供维修检测所用。
本实用新型所述的装置，其中所述的传动装置能进行变频调速运行。
本实用新型所述的装置，其中所述的空调制冷系统采用蒸发式冷凝器;蒸发器由缠绕在内筒体保温材料上的铜管组成，并在内外筒体间设有低温温度传感器，可实时监控筒体温度。
本实用新型所述的装置，其中所述的刮刀位于与外转筒旋转相反方向，刮刀与外转筒间距可根据需求进行调节。
本实用新型所述的装置，其中所述的冰块分离收集系统是指利用筛网将污水与冰晶体进行初步分离，然后将冰晶体置入离心机内，在500r/min-3000r/min的转速下，去除冰晶体中所夹带的污水，最终得到淡水或净水。
本实用新型进一步公开了采用冷冻离心污水脱盐与净化装置冷冻离心污水脱盐的方法，它是将污水从预冷水箱中利用潜水泵抽到穿孔喷淋管，均匀流到外转筒一侧，污水在外转筒表面凝固为冰层，当其表面的冰层厚度超过刮刀与外转筒间距时，由刮刀将外转筒表面的冰层刮下并通过重力分离筛，将冰层所附带的污水分离，后将冰块置入离心机中离心分离微冰晶聚集形成冰块时所夹带的污水，再将冰块自然融化即得到优质淡水。
其中所述的制冷系统工作流程:低温低压制冷剂气体经压缩机压缩后，变为高温高压制冷剂气体，在冷凝器中冷凝为高压制冷剂液体，经节流阀降压后变为低温低压的制冷剂液体及气体混合物，进入内筒外壁缠绕的铜管蒸发器，进行吸热使外转筒表面的温度低于待处理污水的冰点温度，制冷剂液体变为气体排出蒸发器并进入气液分离器，在气流分离器将夹带的少量制冷剂液体分离，制冷剂气体进入压缩机开始下一个循环。
本实用新型更加优选的冷冻离心污水脱盐与净化装置的使用方法是：开通制冷系统后，低温低压制冷剂气体经压缩机(5)压缩后，变为高温高压制冷剂气体，在冷凝器(6)中冷凝为高压制冷剂液体，进入干燥过滤器除去其中的杂质和微量水分，经节流阀(7)降压后变为低温低压的制冷剂液体及气体混合物，进入内筒(10)外壁缠绕的铜管蒸发器(8)，进行吸热使外转筒(12)表面的温度低于污水的冰点温度，制冷剂液体变为气体排出蒸发器(8)并进入气液分离器，在气流分离器将夹带的少量制冷剂液体分离，制冷剂气体进入压缩机5开始下一个循环。待空调制冷系统开启预冷半小时后，开启潜水泵(2)和传动系统，外转筒(12)顺时针旋转，将待处理污水从预冷水箱(1)中利用潜水泵(2)抽到穿孔喷淋管(3)，均匀流到外转筒(12)一侧，由于外转筒(12)表面的温度低于待处理污水的冰点温度，污水在外转筒(12)表面凝固为冰层，当其表面的冰层越来越厚，表面的冰层达到刮刀(16)处，由刮刀(16)将外转筒表面的冰层刮下，进入方斗(17)，并通过重力分离筛网(18)，将冰层所附带的污水分离，后将冰晶体置入离心机(19)中去除微冰晶聚集形成冰块时所夹带的污水，尽量减少冰晶中附带的污水而引起的不利影响，最终将通过离心机(19)分离后的冰晶体自然融化获得优质淡化水。
本实用新型将人工冷冻法与离心机分离法进行结合，能够有效地避免自然冰冻法所存在的产水量低、产水季节受限制等问题，通过离心机产生的外力作用,使冰晶体盐胞中的盐水与冰晶体之间产生受力差，促使冰晶体中盐水的离心移动,通过冰内盐胞与冰内结构中的孔隙排除到冰晶体外,从而分离高浓度盐水与冰晶,达到更好的淡化效果。同时，利用转筒式冷冻造冰装置,从冷表面分离层状结冰所需装置比较简单,比从冷溶液中分离颗粒冰要容易。该方法易于大规模连续生产,且生产能耗低，在今后海水淡化、浓水脱盐和污水净化方面将有广泛的应用。
本实用新型公开的冷冻离心污水脱盐与净化方法及其装置与现有的技术相比所具有的积极效果在于：
(1)本实用新型的冷冻离心污水脱盐与净化装置，能经济、有效地去除海水和RO浓水中的盐分，同时能去除污水中藻类和其它污染物，在海水淡化、浓水脱盐和污水净化方面具有较好的处理效果。
(2)本实用新型克服了自然冰冻法不易打捞、季节因素限制、产水量低等缺点，利用人工冷冻法能连续生产，能耗较低，自动化程度高;同时利用离心方法能有效去除冰晶体中残留的污水，能获得更加优质的淡化水，适宜在工程中推广应用。
