申请日2011.01.21
公开(公告)日2011.09.28
IPC分类号F16K11/087
摘要
一种污泥专用三通阀，涉及一种用于造纸、污水处理、泥浆输送等行业的污水、浆料类带泥状杂质流体的方向切换的污泥专用三通阀。它包括T型等径三流道阀体，球芯从侧盖孔装入阀体内，置于阀体中心位置，球芯的下部装有导向套，并与底轴相连接，在侧盖及阀体三个流道口各装有一个阀座，阀座采用蝶形弹簧预紧，密封面紧贴球芯，内、外双密封环与阀体的流道内孔密封，阀座与球芯紧密配合，阀杆锁装于阀体内，一端于插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上，并且随执行机构做旋转运动，以改变球芯与管道相对角度即可实现三条管路的流向切换。
权利要求书
1.一种污泥专用三通阀，其特征在于所述污泥专用三通球阀包括T型等径三流道阀体，球芯从侧盖孔装入阀体内，置于阀体中心位置，球芯的下部装有导向套，并与底轴相连接，在侧盖及阀体的三个流道口各设有一个阀座，阀座采用蝶形弹簧预紧，密封面紧贴球芯，内、外双密封环与阀体的流道内孔密封，阀座与球芯紧密配合，阀杆锁装于阀体内，一端于插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上，并且随执行机构做旋转运动。
说明书
污泥专用三通阀
技术领域：
本实用新型涉及一种用于造纸、污水处理、泥浆输送等行业的污水、浆料类带泥状杂质流体的方向切换的污泥专用三通阀。
背景技术：
目前，带泥状杂质流体的方向切换均采用两台阀门连动的方式实现，由于反应时间、阀门阻力、流道压力及其他各种不确定因素，使两台阀门切换不能同步，管路产生震动，致使压滤设备带有很大的安全隐患，无法实现快速运行，从而严重影响了生产效率。
发明内容：
本实用新型提供一种一个动作即可完成介质流向的平稳切换，彻底消除了切换过程中产生的管路震动给压滤设备带来的安全隐患的污泥专用三通阀。

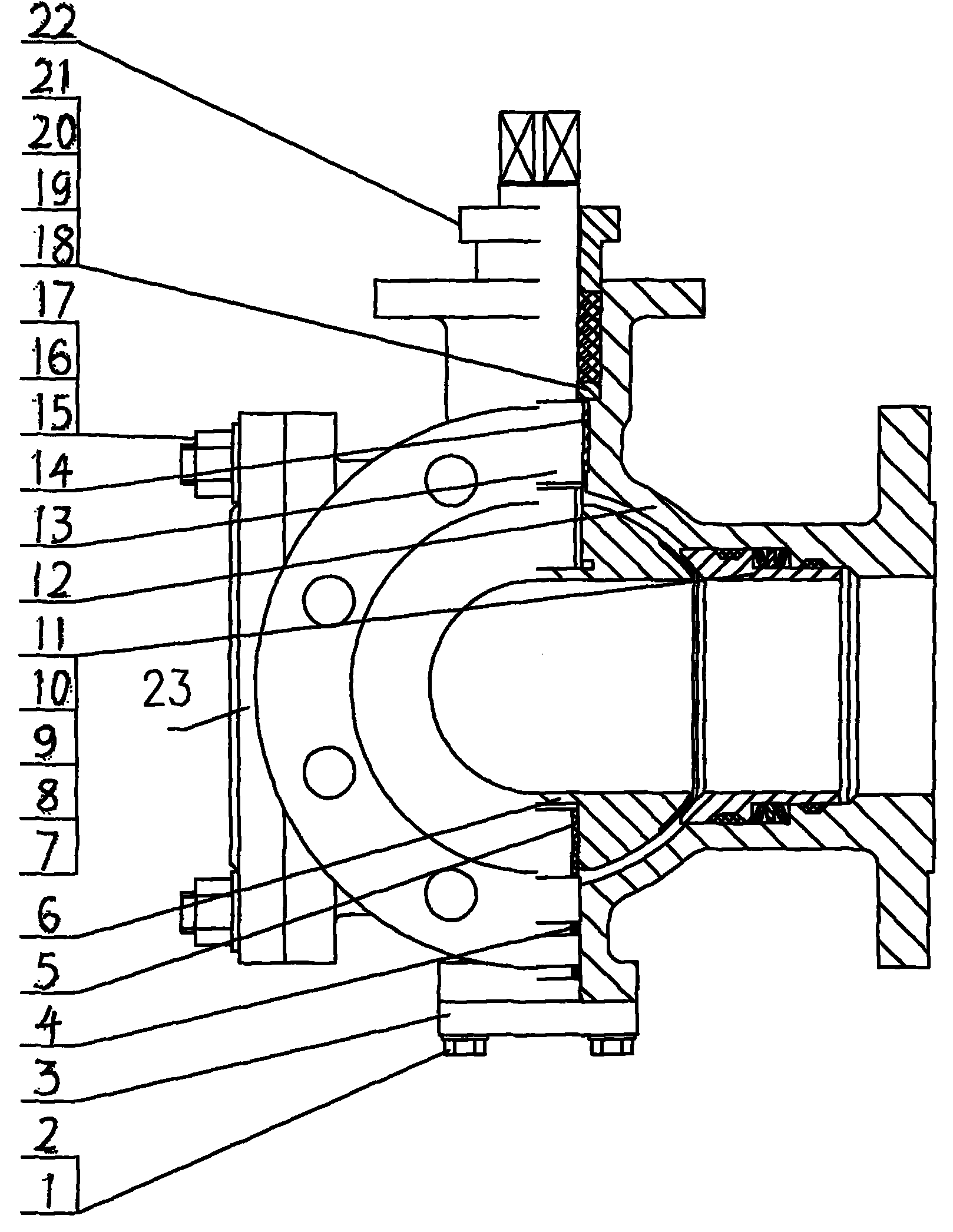

本实用新型是通过如下技术方案来实现的：一种污泥专用三通阀，其主要技术特征是所述污泥专用三通球阀包括T型等径三流道阀体，球芯从侧盖孔装入阀体内，置于阀体中心位置，球芯的下部装有导向套，并与底轴相连接，在侧盖及阀体三个流道口各装有一个阀座，阀座采用蝶形弹簧预紧，密封面紧贴球芯，内、外双密封环与阀体的流道内孔密封，阀座与球芯紧密配合，阀杆锁装于阀体内，一端于插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上，并且随执行机构做旋转运动。
本实用新型阀体采用法兰式同平面T型等径三流道设计，改变球芯与管道相对角度即可实现三条管路的流向切换，固定式球体，阀座带用蝶形弹簧自动预紧及双密封圈密封，自清洗式密封面，球体及阀座密封面喷涂碳化钨，并经特制工艺研磨，完全消除了泥状杂质卡堵的问题，有效的防止了流体的冲蚀。整机具有切换平稳、操作力矩小、使用寿命长等特点。由于采用单台三通阀控制，一个动作即可完成介质流向的平稳切换，彻底消除了切换过程中产生的管路震动给压滤设备带来的安全隐患，系统的运行效率同比增加35%以上。
