申请日2010.11.24
公开(公告)日2011.06.15
IPC分类号C02F1/00
摘要

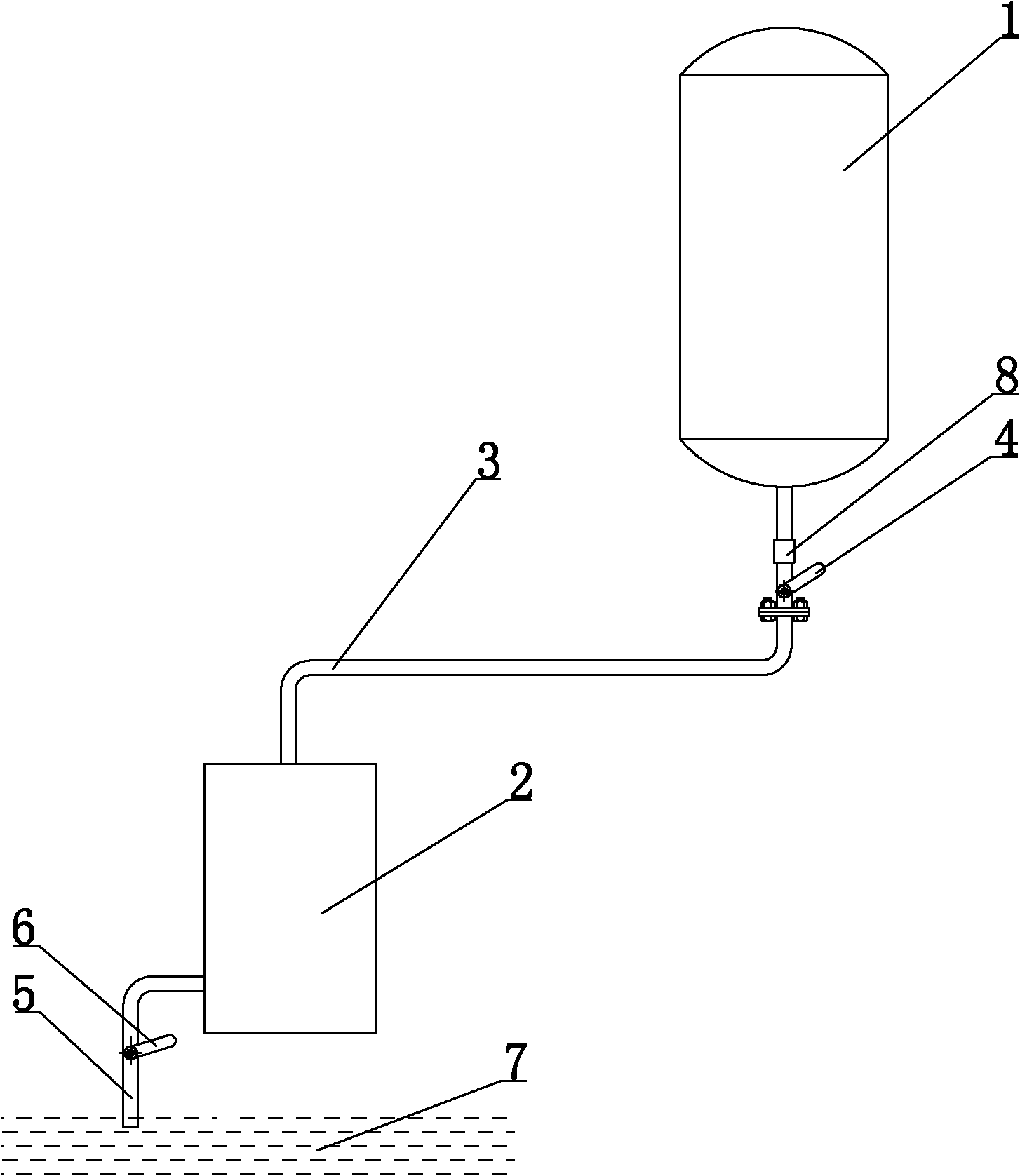

本实用新型涉及一种丙烯酸酯类生产废水的二次分离装置，其特点是：在地面上设置二次分离容器，二次分离容器的上端与水洗釜的下端口之间设有第一连通管道，在水洗釜靠近下端口的位置设有第一控制阀，二次分离容器在靠近下端的侧壁上设有通往排水沟的第二连通管道，在第二连通管道上设有第二控制阀。本实用新型在水洗釜的下端通过管道连接二次分离容器，用于接收含有部分原料的废水，废水在二次分离容器进行再分离，将最终的废水通过分离容器下端的管道排出，二次分离的原料可回收利用，从而在保证正常生产的情况下，减少原料的损失，降低生产成本。
权利要求书
1.一种丙烯酸酯类生产废水的二次分离装置，其特征在于：在地面上设置二次分离容器，二次分离容器的上端与水洗釜的下端口之间设有第一连通管道，在水洗釜靠近下端口的位置设有第一控制阀，二次分离容器在靠近下端的侧壁上设有通往排水沟的第二连通管道，在第二连通管道上设有第二控制阀。
2.根据权利要求1所述丙烯酸酯类生产废水的二次分离装置，其特征在于：所述二次分离容器为多个，所述第二连通管道包括使多个分离容器连通的部分和公共输出部分，所述第二控制阀设置在第二连通管道的公共输出部分上。
3.根据权利要求1所述丙烯酸酯类生产废水的二次分离装置，其特征在于：所述二次分离容器为多个，所述第一连通管道分为干管和支管两部分，干管的上端与水洗釜的下端口连接，每个二次分离容器的上端均固连一支管，支管的上端均焊接于干管上，且干管与所有支管均贯通。
4.根据权利要求3所述丙烯酸酯类生产废水的二次分离装置，其特征在于：所述支管上还设有第三控制阀。
说明书
丙烯酸酯类生产废水的二次分离装置
技术领域
本实用新型涉及化工原料生产废水的二次分离装置，特别涉及丙烯酸酯类生产废水的二次分离装置。
背景技术
目前，生产丙烯酸酯类的化工原料，在送入系统的酯化釜以前，一般含有一定量的杂质，为保证酯化反应的顺利进行及反应物的纯度，需要将原料先送入水洗釜，将大部分的杂质分离出来，由于原料比杂质的密度小，通常原料位于水洗釜的上端，在水洗釜的下端设置排水管道，排水管道直接对准排污沟，就可以将水洗后的杂质排除。但将杂质与原料分离需要比较长的时间，不能保证酯化反应的连续进行，为保证生产率，通常水洗的时间较短，在这种情况下，从排水管道排出的废水中含有部分的原料物质，造成原料的浪费，提高了生产成本。
发明内容
本实用新型为解决公知技术中存在的技术问题而提供一种结构简单，在保证正常生产率的情况下，使原料与杂质较彻底分离的丙烯酸酯类生产废水的二次分离装置
本实用新型为解决公知技术中存在的技术问题所采取的技术方案是：
一种丙烯酸酯类生产废水的二次分离装置，其特征在于：在地面上设置二次分离容器，二次分离容器的上端与水洗釜的下端口之间设有第一连通管道，在水洗釜靠近下端口的位置设有第一控制阀，二次分离容器在靠近下端的侧壁上设有通往排水沟的第二连通管道，在第二连通管道上设有第二控制阀。
本实用新型还可以采用如下技术方案：
所述二次分离容器为多个，所述第二连通管道包括使多个分离容器连通的部分和公共输出部分，所述第二控制阀设置在第二连通管道的公共输出部分上。
所述二次分离容器为多个，所述第一连通管道分为干管和支管两部分，干管的上端与水洗釜的下端口连接，每个二次分离容器的上端均固连一支管，支管的上端均焊接于干管上，且干管与所有支管均贯通。
所述支管上还设有第三控制阀。
本实用新型具有的优点和积极效果是：
在水洗釜的下面，通过管道连接二次分离容器，用于接收含有部分原料的废水，废水在二次分离容器进行再分离，将最终的废水通过二次分离容器下端的管道排出，在二次分离容器中分离的原料可回收利用，从而在保证正常生产的情况下，减少原料的损失，降低生产成本;在系统中设置多个分离容器，进一步保证在废水量较大的情况下，也能满足生产的需要;多个分离容器采用干管与支管的连接方式，使每个分离容器独立发挥作用，一方面满足生产的需要，另一方面使原料的分离更彻底。
