申请日2011.03.04
公开(公告)日2012.04.25
IPC分类号B01D35/02; C02F1/00; B01D29/03
摘要
本实用新型涉及一种污水源热泵系统用转轮式污水回收过滤机组，包括：机组箱体和回收过滤转轮;所述的回收过滤转轮安装在机组箱体中;所述的机组箱体为一带有端面隔板及转轴支承的筒体;所述的筒体的两个端面分别固定有一个端面隔板，端面隔板由两个八分之一端面的扇形组成，以转轴支承为中心，两个端面隔板对称安置在筒体的端面上;所述的回收过滤转轮为一带有转轮轴的转轮;所述的转轮轴安置在转轴支承中;在所述的转轮内安置过滤网;所述的过滤网通过8个轴向隔板将过滤网等分成8个过滤单元;本实用新型的有益效果是：能有效过滤污水中的垃圾、废弃颗粒物;达到有效控制污水中垃圾和废弃颗粒物浓度，避免换热设备堵塞的目的。
翻译权利要求书
1.一种污水源热泵系统用转轮式污水回收过滤机组，包括：机组箱体 和回收过滤转轮;所述的回收过滤转轮安装在机组箱体中;其特征在于： 所述的机组箱体为一带有端面隔板及转轴支承的筒体;所述的筒体的两个 端面分别固定有一个端面隔板，端面隔板由两个八分之一端面的扇形组成， 以转轴支承为中心，两个端面隔板对称安置在筒体的端面上;所述的回收 过滤转轮为一带有转轮轴的转轮;所述的转轮轴安置在转轴支承中;在所 述的转轮内安置过滤网;所述的过滤网通过8个轴向隔板将过滤网等分成8 个过滤单元。
说明书
污水源热泵系统用转轮式污水回收过滤机组
技术领域
本实用新型涉及一种污水源热泵系统用转轮式污水回收过滤机组，尤其涉及该过滤机组的结构。
背景技术
随着全球气候变化威胁的日益扩大，“低碳发展”已越来越为世界各国所认同，其推行已是大势所趋。在能源方面除了继续提高现有能源的利用效率外，另一选择便是开发利用可再生能源。世界各主要发达国家和地区都已经制定了推动可再生能源发展的专门规划或法规，如欧盟制定的低碳发展一揽子计划中规定，2020年要将可再生能源在总能源利用中的比例提高到20%，美国则在《清洁能源安全法》中大幅提高可再生能源的利用程度。
我国在成为世界第二大经济体和第一大出口国的同时，也是目前最主要的碳排放大国。预计在未来十年里，我国将继续保持经济的高速增长，这使得我国面临越来越大的气候环境压力。低碳发展将成为我国制定国家“十二五”发展规划的重要依据。为实现减排目标和满足我国经济转型的需要，更为积极地发展可再生能源是当务之急。
以污水源热泵技术为核心，利用城市污水作为热源，回收污水中的热量进行能量再生，作为生活、生产用热的补充具有非常大的意义。
城市原生污水源热泵技术的原理为利用城市原生污水(指市政管网内尚未流入污水处理厂进行集中处理的城市生活污水)冬季水温高于大气温度、夏季水温低于大气温度的特点，冬季从污水取热供暖，夏季向污水排热制冷，一套系统、冬夏两用，另外还可以选择性提供生活热水。原生污 水源热泵技术供热(冷)相较传统的采用燃烧煤炭、石油、天然气等化石能源供热(冷)，具有显著的节能环保优势，能效比高达6.0以上，且运行过程中无固体废弃物，无有毒有害气体或烟尘的排放，保护了大气环境。但是城市原生污水因为具有垃圾含量大、有机和无机废弃物多，不易回收利用的特点，特别是对原生污水中热量的回收利用具有较大的难度，因为原生污水的特点严重影响换热设备的工作，使热泵机组无法正常运行，因此对原生污水进行处理、过滤而使之符合污水源热泵机组的工作要求非常重要。
发明内容
本实用新型需要解决的技术问题是提供一种污水源热泵系统用转轮式污水回收过滤机组，旨在解决上述的问题。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

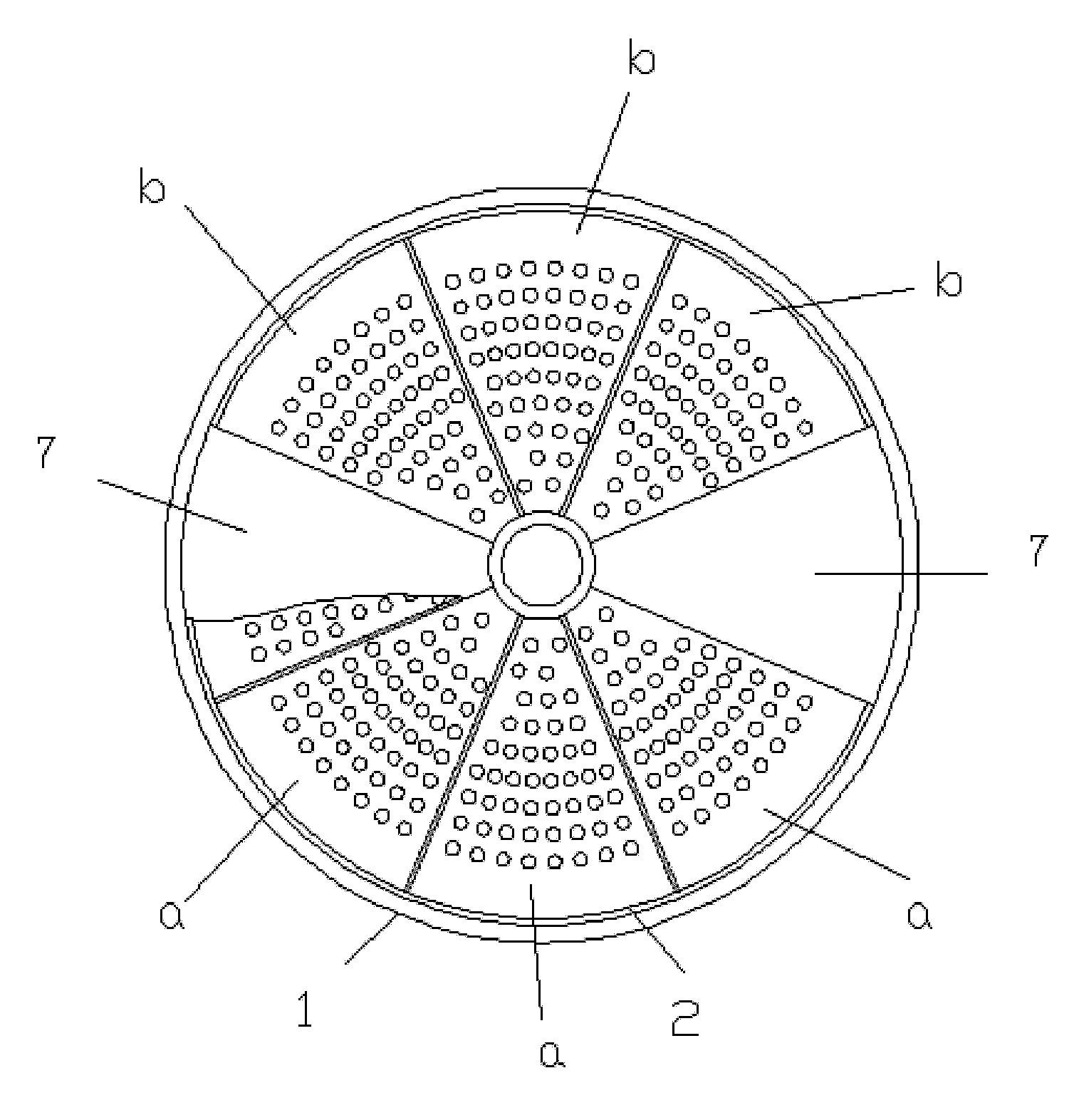

本实用新型包括：机组箱体和回收过滤转轮;所述的回收过滤转轮安装在机组箱体中;所述的机组箱体为一带有端面隔板及转轴支承的筒体;所述的筒体的两个端面分别固定有一个端面隔板，端面隔板由两个八分之一端面的扇形组成，以转轴支承为中心，两个端面隔板对称安置在筒体的端面上;所述的回收过滤转轮为一带有转轮轴的转轮;所述的转轮轴安置在转轴支承中;在所述的转轮内安置过滤网;所述的过滤网通过8个轴向隔板将过滤网等分成8个过滤单元。
与现有技术相比，本实用新型的有益效果是：能有效过滤污水中的垃圾、废弃颗粒物，并能：1、根据过滤转轮中过滤孔的不同大小，控制被过滤污水的废弃颗粒物浓度，2、根据转轮过滤网上的轴向隔板的不同高度，控制机组不同的容污量，从而达到有效控制污水中垃圾和废弃颗粒物浓度，避免换热设备堵塞的目的。
