申请日2010.11.25
公开(公告)日2012.05.30
IPC分类号C02F9/08
摘要
一种利用水力空化方法的景观水处理系统，它涉及污水处理领域，它包含污水采集口(1)、输水泵(2)、过滤器(3)、加压泵(4)、空化腔室(5)、空化发生元件(6)、泡沫杂质分离器(7)和回水管路(8)，污水采集口(1)通过回水管路(8)连接在输水泵(2)的底端，输水泵(2)、过滤器(3)、加压泵(4)、空化腔室(5)、泡沫杂质分离器(7)通过回水管路(8)依次连接，空化发生元件(6)设置在空化腔室(5)内。本发明处理量大，在整个水处理过程中不加任何化学药品，系统装置结构简单、性能稳定、工作可靠、初期投资费用小，并且维护简便、运营费用低廉。
权利要求书
1.一种利用水力空化方法的景观水处理系统，其特征在于它包 含污水采集口(1)、输水泵(2)、过滤器(3)、加压泵(4)、空化腔室(5)、 空化发生元件(6)、泡沫杂质分离器(7)和回水管路(8)，污水采集口 (1)通过回水管路(8)连接在输水泵(2)的底端，输水泵(2)、过滤器 (3)、加压泵(4)、空化腔室(5)、泡沫杂质分离器(7)通过回水管路(8) 依次连接，空化发生元件(6)设置在空化腔室(5)内。
2.根据权利要求1所述的一种利用水力空化方法的景观水处理 系统，其特征在于所述的空化元件(6)为多孔孔板，孔板上均匀分布 着节流孔(6-1)。
3.根据权利要求1所述的一种旋迴分离式湿式清洁装置，其特 征在于它还包含数个空化腔室(5)，空化腔室(5)采用并联方式连接。
4.根据权利要求1所述的一种旋迴分离式湿式清洁装置，其特 征在于所述的空化腔室(5)采用串联方式连接。
说明书
一种利用水力空化方法的景观水处理系统
技术领域：
本发明涉及污水处理领域，具体涉及一种利用水力空化方法的景 观水处理系统
背景技术：
城市景观水体用以修饰环境，并在一定程度上起到维护生态平衡 的作用。但是由于设计的局限性和后期的污染及水质管理措施等方面 的问题，特别是多数城市景观水体，由于本身是人工营造的，缺少天 然水系的自我净化功能和生物动态平衡体系，使得相当数量的景观水 体的水质迅速恶化，景观效果大为降低，有些严重的更是影响周围居 民的正常生活。因此，行之有效的景观水处理技术成为当前必须解决 的课题。而目前的水处理技术与设备对城市景观水进行处理，从水体 处理费用角度看有较大的限制;同时，由于景观水体的独特功能与作 用，不宜采用通常的工厂化处理方法。
发明内容：
本发明的目的是提供一种利用水力空化方法的景观水处理系统。 它处理量大，在整个水处理过程中不加任何化学药品，系统装置结构 简单、性能稳定、工作可靠、初期投资费用小，并且维护简便、运营 费用低廉。

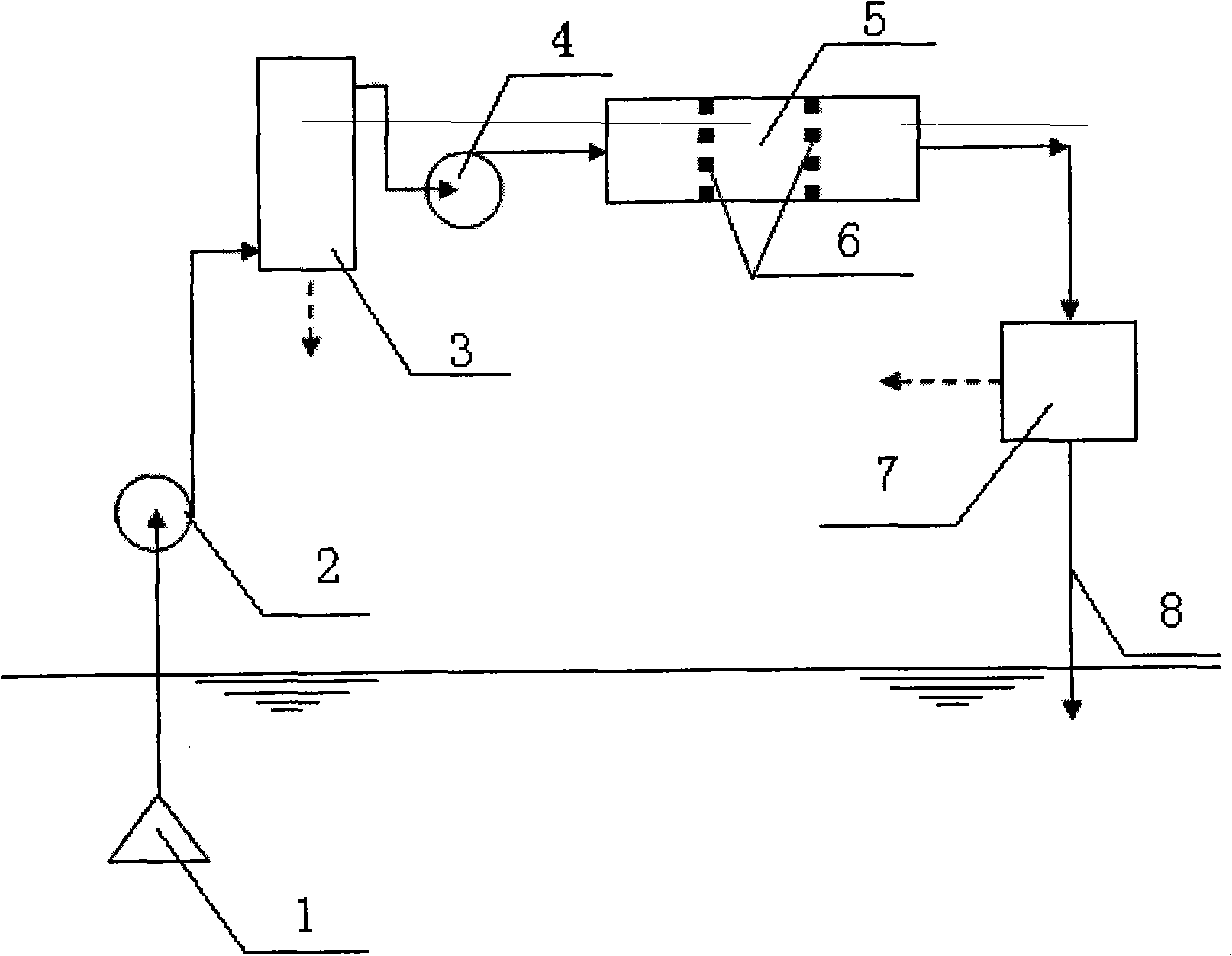

为了解决背景技术所存在的问题，本发明采取以下技术方案：它 包含污水采集口1、输水泵2、过滤器3、加压泵4、空化腔室5、空 化发生元件6、泡沫杂质分离器7和回水管路8，污水采集口1通过 回水管路8连接在输水泵2的底端，输水泵2、过滤器3、加压泵4、 空化腔室5、泡沫杂质分离器7通过回水管路8依次连接，空化发生 元件6设置在空化腔室5内。
所述的加压泵4提供的出水压力为0.3-1.0MPa。
所述的空化元件6为多孔孔板，孔板上均匀分布着节流孔6-1， 孔板的厚度、节流孔的直径、孔数、分布形式根据水处理要求而定， 孔板的开孔率在2-10%范围。
本发明的工作原理为：待处理水污水体通过深层采集口1由输水 泵2泵入过滤器3，去除粗大杂质，然后由加压泵4泵入空化腔室5， 污水流经空化腔室5中的空化元件6时，将发生空化现象，产生大量 空泡，空泡在空化腔室5中振荡并溃灭，从而对污水中的有机物产生 降解效果和对水体杀菌等作用，使污水得以净化，被杀灭的浮游生物 或菌体将呈泡沫状悬浮于水的表面，采用泡沫分离技术去掉泡沫就获 得洁净水。经净化处理的水返回原水体，经过不断的循环处理，整个 水体将逐步得到处理，直至水质达到标准。
本发明具有以下有益效果：1、对各类有机物具有广泛的适应性， 改变空化元件的结构参数和流速即可改变空化降解、杀菌效果;
2、本发明的系统可以单独作为水处理装置使用也可以与其它水 处理技术联合应用;
3、系统的处理量大(每小时处理能力可由数吨到上百吨);
4、在整个水处理过程中不加任何化学药品;
5、系统装置结构简单、性能稳定、工作可靠、初期投资费用小;
6、系统装置维护简便、运营费用低廉。
