申请日2010.11.03
公开(公告)日2011.06.22
IPC分类号C02F3/02
摘要
一种用于中小城市和乡镇生活污水处理的技术设备。其技术特征是：多层簿污水流氧化槽，槽深不超过8厘米，三角形槽底;50米左右处有一收集污泥漏斗管，将多层槽重叠在一起，上层槽窄下层槽宽，槽与槽之间有2厘米的间隙，像金字塔，槽长千米以上。把生活污水泵到多层槽子里，只有一层很簿的水流缓慢流动。达到能和空气中的氧气充分接触，使生活污水中的好氧微生物大量繁殖，新陈代谢把生活污水中的污染物变成二氧化碳和水，净化生活污水。沉淀在水中的污泥可通过槽底三角槽和污泥漏斗管收集。多层薄水流氧化槽可安装在河沿、公路旁、田野里。
权利要求书
1.槽深8厘米，三角形槽底，槽长上千米，每隔50米槽底装有一个污泥漏斗收集管，收集生活污水中沉淀污染物。将多个槽子重叠在一起，上层槽窄，下层槽宽，正立面看重叠的槽子是一个金字塔结构。把生活污水泵到多层槽子里，使其生活污水水流薄薄一层在槽子里流动，充分和氧气接触，使生活污水中的好氧菌大量繁殖，新陈代谢，把生活污水中的污染物变成二氧化碳和水，达到洁净生活污水的目的。上千米长的浅槽，三角浅槽底安有污泥收集的漏斗管，将多个浅槽重叠在一起，使其大量的生活污水分流在各层槽子里只有很薄的一层水流动，使其和空气中的氧气充分接触，能使生活污水中的好氧微生物大量繁殖，新陈代谢，把污水中的污染物变成二氧化碳和水，达到净化生活污水这种结构。
说明书
金字塔形多层薄污水流氧化处理槽
所属技术领域
污水处理
背景技术
目前中小城市、乡镇处理生活污水的技术是，通过管道把生活污水集中在污水处理厂的曝气池和氧气沟里进行曝气，增加生活污水中含氧量，使生活污水中的好氧微生物大量繁殖，通过微生物的新陈代谢将污水中污染物变成二氧化碳和水。经过曝气的生活污水流进二次沉淀池中，微生物沉淀在池底，净化后的污水流出池子。这种技术的缺陷是中小城市里污水收集不完全;集污水管容易堵塞;处理污水的费用高;在乡镇建厂由于处理污水量少，费用更高;建污水厂占地面积大。
发明内容

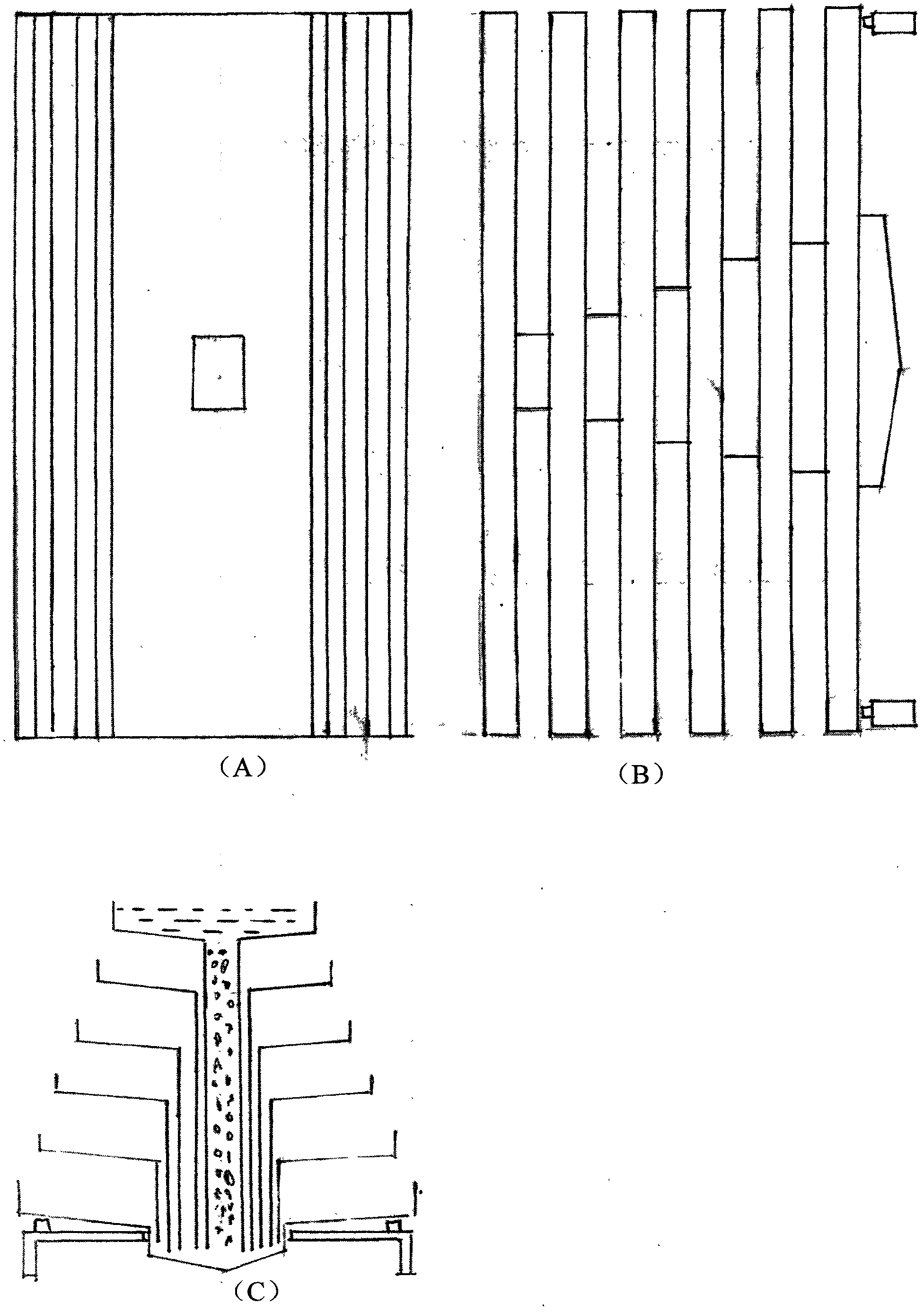

为了克服在中小城市乡镇，需占地建厂集中处理生活污水，和处理费用高的技术缺陷，本发明解决其问题技术方案是：用很长的金字塔多层簿污水流氧化处理槽处理生活污水。其结构是：槽深不超过8厘米，槽的底部是一个三角沟底，收集生活污水在缓流中沉淀的悬浮物，槽长50米处，槽底部有一个污泥收集漏斗管，漏斗管穿过多层槽子伸进最底层的污泥槽里。把一层较一层宽的带漏斗管浅槽重叠在一起，多层重叠的槽子正立面像金字塔，重叠在一起的上层槽与下层槽间有2厘米的间隙，便于空气流通，使生活污水在槽中流动中和空气中氧气充分接触。槽子长千米以上。可通过增加槽子的层数的槽子的宽度处理量大的生活污水。中小城市和乡镇一般都有河，可沿河堤安装、也可在路边、田野上安装多层簿水流氧化处理槽。
本发明工作原理是：把生活污水泵在多层长距离浅槽子里使其生活污水只有很簿的一层水流在上千米长的槽子里的缓慢流动，能和空气中的氧气充分接触，使生活污水中的好氧微生物大量繁殖，通过好氧菌的新陈代谢把污水中的污染物变成二氧化碳和水。净化生活污水，达到国家排放标准。其生活污水中的悬浮物和微生物通过三角形槽底沉淀在漏斗管中，再用污泥泵将污泥从漏斗污泥管中泵出。
本发明的技术优点是：不需建污水处理厂。处理生活污水成本很低，特别适合中小城市和乡镇量小的污水生活处理。
