申请日2010.11.02
公开(公告)日2011.06.01
IPC分类号C02F1/50; A01K13/00; B01F3/04; B01F5/02
摘要
本实用新型涉及一种水处理器，尤其涉及一种宠物用水处理器。宠物用水处理器，包括壳体、基板，基板上设置有进水管和出水管，进水管上设有水流开关，出水管上还设有温度传感器。对输出的水温进行控制记录，保证设备的正常使用。在进水口和出水管之间包括文丘管，基板上还设有控制面板、催光组件和臭氧组件。由臭氧组件生成的臭氧与进水管进入的水在文丘管内混合，利用臭氧的强效杀毒功能对水质进行改善。水内融入臭氧，增加水的杀毒消菌的功效，利用文丘管来调节进水管的不同压力，针对不同的水压，使设备正常运行。按照本实用新型的技术方案，利用宠物宝水处理器处理后的含有臭氧的水对宠物进行清洁，可以使宠物皮毛更好，光亮，柔顺，还可以使宠物自身达到清洁、杀虫、消毒以及有效防止各种病菌传染等功效。
权利要求书

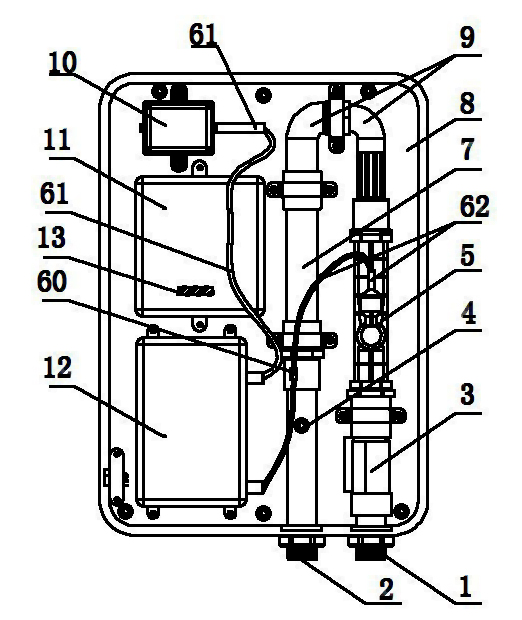

1.宠物用水处理器，包括壳体(80)、基板(8)，基板(8)上设置有进水管(1)和出水管(2)，进水管(1)上设有水流开关(3)，其特征在于：出水管(2)上还设有温度传感器(4)，基板上(8)还设有文丘管(5)、控制面板(11)、催光组件(10)和臭氧组件(12)。
2.根据权利要求1所述的宠物用水处理器，其特征在于：所述控制面板(11)上设置有报警器(13)。
3.根据权利要求1所述的宠物用水处理器，其特征在于：所述臭氧组件(12)包括进气口(122)、出气口(121)、臭氧发生管(124)、控制电板(125)和电风扇(127)，臭氧发生管(124)外面设置有散热片(128)和紧固夹(129)，控制电板(125)上设有电板散热片(126)。
4.根据权利要求1所述的宠物用水处理器，其特征在于：所述催光组件(10)内设有紫外线发射器。
5.根据权利要求4所述的宠物用水处理器，其特征在于：所述催光组件(10)的壳体设有二氧化钛的涂层。
6.根据权利要求4所述的宠物用水处理器，其特征在于：所述催光组件(10)与臭氧组件(12)通过进气管(61)连接，臭氧组件(12)与文丘管(5)通过出气管(62)连接。
7.根据权利要求6所述的宠物用水处理器，其特征在于：所述出气管(62)上设置有单向阀(60)。
8.根据权利要求1所述的宠物用水处理器，其特征在于：所述壳体(80)设有显示屏(802)、指示灯(801)。
说明书
宠物用水处理器
技术领域
本实用新型涉及一种水处理器，尤其涉及一种宠物用水处理器。
背景技术
随着人们生活质量的提高，越来越多的人饲养宠物，可爱的宠物带给人们很多的欢乐，但是宠物的清洁问题却是一个很实在的问题。众所周知，宠物的毛发都寄生了大量的细菌及寄生虫，加上宠物本身的活动范围大，哪里都跑，更容易感染和传播细菌、寄生虫。虽然现有技术CN2623011Y公开了一种宠物洗澡机，但是，并不能起到对宠物毛皮杀菌的功效，而且结构繁复，不适合一般家用。如果单独对宠物进行杀毒，个人不容易掌握消毒剂的分量，反而容易使宠物不适，造成副作用，而且，消毒剂对环境也有危害。因此，怎么才能改变这一现状，本实用新型提供了一种专门针对宠物用水的处理器。
发明内容
本实用新型针对现有技术中针对宠物清洁用水无法便捷为宠物消毒的不足，提供了一种便捷消毒的宠物用水处理器。
为了解决上述技术问题，本实用新型通过下述技术方案得以解决：
宠物用水处理器，包括壳体、基板，基板上设置有进水管和出水管，进水管上设有水流开关，出水管上还设有温度传感器。对输出的水温进行控制记录，保证设备的正常使用。在进水口和出水管之间包括文丘管，基板上还设有控制面板、催光组件和臭氧组件。由臭氧组件生成的臭氧与进水管进入的水在文丘管内混合，利用臭氧的强效杀毒功能对水质进行改善。水内融入臭氧，增加水的杀毒消菌的功效，利用文丘管来调节进水管的不同压力，针对不同的水压，使设备正常运行。
作为优选，控制面板上设置有报警器。当宠物用水处理器内部管道发生漏水的时候，报警器会发出报警，同时由控制面板控制设备停止工作，避免发生事故，增加了设备的安全性能。
作为优选，臭氧组件包括进气管、出气管、臭氧发生管、控制电板和电风扇，其中，臭氧发生管外面设置有散热片和紧固夹，控制电板上设有电板散热片。臭氧组件设为一个独立的箱体，节约了宠物用水处理器基板上的空间，紧凑了结构。臭氧发生管内使用高压放电产生臭氧，其中会产生大量的热量，高温的环境会影响臭氧的生成量，散热片、电板散热片和风扇保证了臭氧组件内部温度的稳定，使臭氧生成管在恒温下工作，产生的臭氧量恒定。
催光组件内设有紫外线发射器，催光组件的一端设有空气进口，紫外线可以对进入的空气进行杀毒。
作为优选，催光组件的壳体使用二氧化钛的涂层;催光组件的壳体的内表面设有二氧化钛涂层。纳米二氧化钛是一种具有独特光催化特性的功能，这种超微颗粒具有表面积大，表面活性高，良好的催化特性。另外还可以使癌细胞失活，对臭味进行控制，对于氮的固化和对于清除油的污染都是十分有效的。虽然紫外线有杀菌消毒的功效，但是紫外线长期作用于人体的中枢神经系统，可出现头痛、头晕、体温升高等状况，采用二氧化钛还可以吸收多余的紫外线，防止紫外线外泄，更加环保健康。
作为优选，催光组件与臭氧组件由进气管连接，臭氧组件与文丘管由出气管连接。在出气管中设置有单向阀，保证臭氧以及管道内不会发生水回流的状况，从而有效的保证了臭氧输出的稳定性，达到与水充分的混合。
作为优选，壳体设有显示屏、指示灯以及电路板。显示屏与电路板以及控制面板相连接，可以显示出水温度及其他相关数据。
按照本实用新型的技术方案，利用宠物宝水处理器处理后的含有臭氧的水对宠物进行清洁，可以使宠物皮毛更好光亮，柔顺，还可以使宠物自身达到清洁、杀虫、消毒以及有效防止各种病菌传染等功效。
