公开(公告)日2013.06.26
IPC分类号B01D65/02
摘要
一种污水超滤膜清洗回用装置，属于污水处理过程中净化单元的清洗再生技术领域。这种污水超滤膜清洗回用装置包括超滤清洗液箱、循环泵、过滤器、流量计和超滤膜装置，循环泵的进口采用管道连接超滤清洗液箱，出口依次连接过滤器、流量计和超滤膜装置，超滤膜装置采用管道与超滤清洗液箱连接。该装置应用膜原理处理炼油污水，解决生产中存在的膜污堵和产水率低的问题。
权利要求书

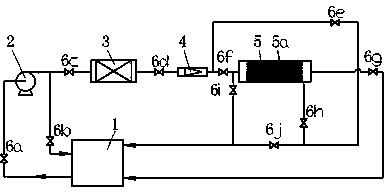

1.一种污水超滤膜清洗回用装置，它包括一个超滤清洗液箱(1)和一个循环泵(2)，其特征在于：它还包括一个过滤器(3)、一个流量计(4)和一个超滤膜装置(5)，所述循环泵(2)的进口采用管道连接超滤清洗液箱(1)，出口依次连接过滤器(3)、流量计(4)和超滤膜装置(5)，超滤膜装置(5)采用管道与超滤清洗液箱(1)连接。
2.根据权利要求1所述的污水超滤膜清洗回用装置，其特征在于：所述过滤器(3)采用100-200微米的袋式滤芯。
3.根据权利要求1所述的污水 超滤膜清洗回用装置，其特征在于：所述超滤膜装置(5)中设有超滤膜(5a)。
说明书
污水超滤膜清洗回用装置
技术领域
本实用新型涉及一种污水超滤膜清洗回用装置，属于污水处理过程中净化单元的清洗再生技术领域。
背景技术
随世界人口的迅猛增加和工业的高速发展,全球正面临严重的水危机,1/3的人口处在供水紧张的环境。石化企业水问题更加严重,一方面水资源供求矛盾尖锐,另一方面水资源浪费现象严重,加工吨油耗水量大、排污水多。污水回用技术,一方面可以大幅度降低企业水耗,同时也大幅度减少污水外排,还可以降低企业的生产成本,因而许多炼化企业相继投产试运行污水回用装置。污水回用装置主要应用超滤膜和反渗透膜技术,通过运行,发现“双膜”的处理效果与上游水质的波动、膜的反冲洗频次、反冲洗时间以及药剂的消耗量有很大关系。目前,对整个系统进一步优化,提高污水的回用量还是有很大的潜力。
发明内容
为了解决现有技术中存在的问题，本实用新型提供一种污水超滤膜清洗回用装置，该装置应用膜原理处理炼油污水,解决生产中存在的膜污堵和产水率低的问题。
本实用新型采用的技术方案是：一种污水超滤膜清洗回用装置，它包括一个超滤清洗液箱和一个循环泵，它还包括一个过滤器、一个流量计和一个超滤膜装置，所述循环泵的进口采用管道连接超滤清洗液箱，出口依次连接过滤器、流量计和超滤膜装置，超滤膜装置采用管道与超滤清洗液箱连接。
所述过滤器采用100-200微米的袋式滤芯。
所述超滤膜装置中设有超滤膜。
本实用新型的有益效果是：这种污水超滤膜清洗回用装置包括超滤清洗液 箱、循环泵、过滤器、流量计和超滤膜装置，循环泵的进口采用管道连接超滤清洗液箱，出口依次连接过滤器、流量计和超滤膜装置，超滤膜装置采用管道与超滤清洗液箱连接。该装置应用膜原理处理炼油污水,解决生产中存在的膜污堵和产水率低的问题。
