申请日2010.08.10
公开(公告)日2011.02.09
IPC分类号A45D19/06; F24H7/02
摘要
一种污水热能利用装置，属于一种热水处理设备，含有一个保温箱体，箱体分为两层，上层是一空腔——污水缓冲腔，上部与热水下水管连接，下层密封的是耐压加热保温层，耐压加热保温层底部设有排水口和冷水进水口，顶部设有冷水出水管，穿过缓冲腔通到本装置外，缓冲腔和排水口之间由走在耐压加热保温层内部的排水管道连接。本实用新型能够收集温度较高的污水的剩余热量，释放给即将进入加热循环系统的冷水，提高了南水温度，使加热设备需要提高的温度差大幅度降低，能够减少加热设备的能量消耗，节能环保效果好。
权利要求书

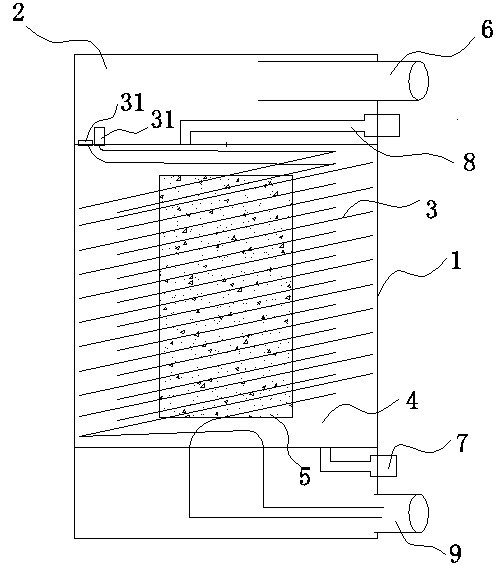

1.一种污水热能利用装置，其特征是：含有一个保温箱体(1)，箱体分为两层，上层是污水缓冲腔(2)，上部与热水下水管(6)连接，下层是密封的耐压加热保温层(4)，耐压加热保温层(4)底部设有排水口(9)和冷水进水口(7)，顶部设有冷水出水管(8)，穿过缓冲腔(2)通到本装置外，缓冲腔(2)和排水口(9)之间由走在耐压加热保温层(4)内部的排水管道(3)连接。
2.根据权利要求1所述的污水热能利用装置，其特征是：所述排水管道(3)在保温层(4)内以盘旋向下的形状设置。
3.根据权利要求2所述的污水热能利用装置，其特征是：所述的排水管道(3)盘旋向下构成的空心柱体，在柱体的中部，设有由活性炭和石棉构成的内胆(5)。
4.根据权利要求3所述的污水热能利用装置，其特征是：所述排水管道(3)构成的空心柱体的外围，尽量靠近耐压加热保温层(4)的内壁。
5.根据权利要求1或2所述的污水热能利用装置，其特征是：所述排水管道(3)为金属的波纹管。
6.根据权利要求1所述的污水热能利用装置，其特征是：冷水出水管(8)设置缓冲腔(2)内，并在缓冲腔(2)内以曲线形状走管后通出本装置。
7.根据权利要求6所述的污水热能利用装置，其特征是：冷水出水管(8)的走管形状是沿水平面的连续S型。
8.根据权利要求6所述的污水热能利用装置，其特征是：冷水出水管(8)的走管形状是水平盘式的螺旋型。
9.根据权利要求6、7或8所述的污水热能利用装置，其特征是：冷水出水管(8)是金属的波纹管。
10.根据权利要求1所述的污水热能利用装置，其特征是：排水管道(3)设2条，粗细不同，粗管在缓冲腔(2)内的下水孔(31)低于细管的。
说明书
一种污水热能利用装置
技术领域
本实用新型涉及一种生活热水处理装置，特别是一种能将温度较高的排水中的热能收集起来利用的水处理装置。
背景技术
在日常生活中，洗澡洗头这类使用连续热水冲刷的活动中，40℃左右适合人体感觉的热水冲洗以后立刻就被排入下水道，此时的污水温度仍然比较高，由于没有相应的处理措施，热能白白浪费。
以传统的热水器热水供应洗头为例，打开热水开关后，冷水进入热水器，然后热水器加热至适宜温度，冲洗过头发以后，几秒钟后立即排走，如此循环。此时，冷水温度基本和环境温度相同，如果是春季，冷水温度15℃，加热到40℃可以使用，需要提高水温差是25℃;如果是冬季，冷水只有5℃左右，要加热提高的温差更高，耗费的能源也更多。而另一方面，排走的污水经过几秒钟的冲刷，温度下降很少，可以有30℃以上。这热水流走不仅浪费能源，还会加速排水系统老化，缩短排水系统的寿命。
实用新型内容
本实用新型的目的是解决背景技术所述的污水的热能浪费的问题，发明一种收集污水热能，让它来对冷水加热，进行循环加热的装置。
本装置含有一个保温箱体，箱体分为两层，上层是一空腔——污水缓冲腔，上部与热水下水管连接，下层密封的是耐压加热保温层，耐压加热保温层底部设有排水口和冷水进水口，顶部设有冷水出水管，穿过缓冲腔通到本装置外，缓冲腔和排水口之间由走在耐压加热保温层内部的排水管道连接。
本装置的工作原理就是让冷水通过耐压加热保温层以后再供应出去，给热水器或者其他加热设备利用，而在保温层内，排水管道内流过热的污水，热能释放给环绕排水管道周围的冷水，完成对冷水的加热，使污水的热能得到收集，为再利用提供可能。
为了提高热能的释放，优选的方案是增加排水管道在耐压加热保温层内的长度，让热的污水在保温层内停留的时间延长又不影响排水，具体采取的方式是：排水管道在保温层内以螺旋向下的的构造设置。
进一步的优选方案：在螺旋向下的排水管道构成的空心柱体的中部，设置内胆，由活性炭和石棉构成，能有效保温，并且排水管道构成的空心柱体的外围，尽量靠近保温层的内壁。
再进一步的优化方案，为提高排水管道和周围冷水的接触面积，又不增加管径而缩短排水时间，使用金属的波纹管作为排水管道。
为了提高缓冲腔内热水的利用率，对于冷水出水管的优选方案是：冷水出水管设置在保温层顶部即缓冲腔底部，并在缓冲腔内以曲线走管后通出本装置。曲线的走管形式有：沿水平面的S型走向及连续的s型走向;水平盘式螺旋型走向。
另一方面，为了保证排水的可靠性，排水管道可以设置多条。
本实用新型，能够尽可能的收集温度较高的污水的剩余热量，释放给即将进入加热循环系统的冷水，让冷水在被加热之前，先提高一定的温度——以常用的洗头洗澡水的循环利用来测算，可以将冷水提高至26℃左右——使加热设备需要提高的温度差大幅度降低，就能够减少加热设备的能量消耗，节能环保效果非常好。
