申请日2012.12.04
公开(公告)日2013.05.08
IPC分类号B65G65/32; B65D90/48; B65G65/40
摘要
本实用新型公开了一种高位干污泥储存仓，由输送装置和储存装置组成，其特征在于：所述输送装置由驱动电机、螺旋输送机和垂直提升装置构成;所述储存装置由储存仓和支架构成。本实用新型可以自动化运行，减少人工操作;采用全封闭系统，减少了污泥的二次污染，以便于污泥后续处置。
权利要求书

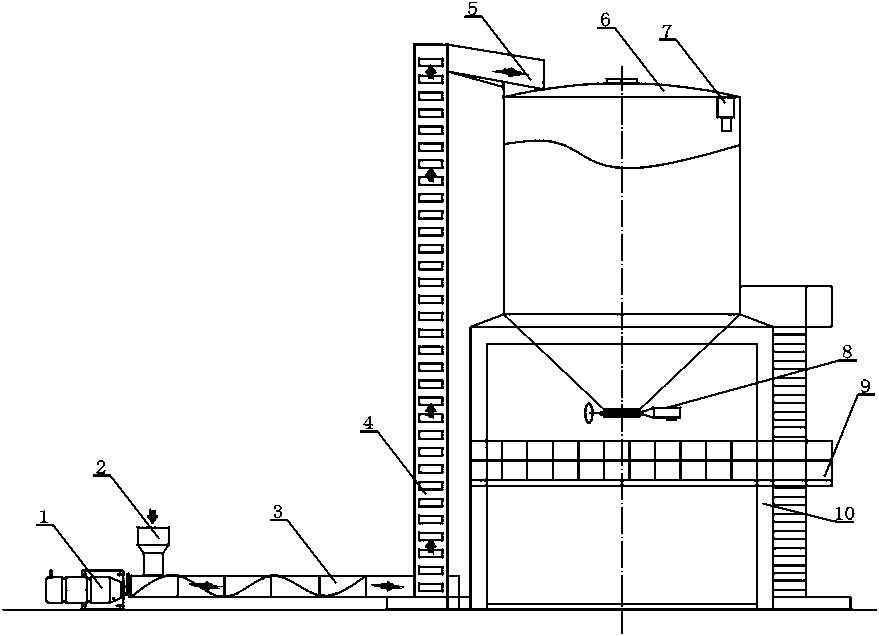

1.一种高位干污泥储存仓，由输送装置和储存装置组成，其特征在于：所述输送装置由驱动电机(1)、螺旋输送机(3)和垂直提升装置(4)构成;所述储存装置由储存仓(6)和支架(10)构成。
2.如权利要求1所述的一种高位干污泥储存仓，其特征在于：所述储存仓(6)顶部安装物料探位器(7)。
3.如权利要求1所述的一种高位干污泥 储存仓，其特征在于：所述所述储存仓(6)底部安装电动出泥口(8)。
说明书
一种高位干污泥储存仓
技术领域
本实用新型涉及一种高位干污泥储存仓，属于污泥处理环保技术领域。
背景技术
城市工业废水与生活污水的排放量日益增多，污水处理量越来越多，污泥产量也急剧增加，在采用物化、生物方法处理污水的同时，会产生大量剩余污泥，污水处理厂污泥在脱水干化后，需要外运处理，污泥最终解决方式主要采用：填埋、农用、干化和焚烧。现在大部分污水处理厂只设置污泥堆场，如果不能及时外运处理，很容易造成二次污染。因此，必须将污泥进行暂时储存后外运，需要一种干污泥储存仓。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种高位干污泥储存仓，具有全封闭，避免造成污泥二次污染，减少人工操作，以及能自动运行的特点。
本实用新型的目的通过下述技术方案实现：一种高位干污泥储存仓，由输送装置和储存装置组成，其特征在于：所述输送装置由驱动电机、螺旋输送机和垂直提升装置构成;所述储存装置由储存仓和支架构成。
所述储存仓顶部安装物料探位器。
进一步的，所述储存仓底部安装电动出泥口。
干污泥从料斗进入螺旋输送机，然后将干污泥输送到垂直提升装置底部，由垂直提升装置将干污泥提升到储存仓的进料口，物料探位器自动检测储存仓内干污泥物料位置，到达最大储存位时发出信号，污泥运输车停在储存仓下面，电动出泥口开启将污泥放入污泥运输车中，将污泥外运。
综上所述，本实用新型的优点：本系统可以自动化运行，减少人工操作;采用全封闭系统，减少了污泥的二次污染，以便于污泥后续处置。
