申请日2010.08.06
公开(公告)日2010.12.01
IPC分类号C02F9/14; C02F3/34; C02F3/32
摘要

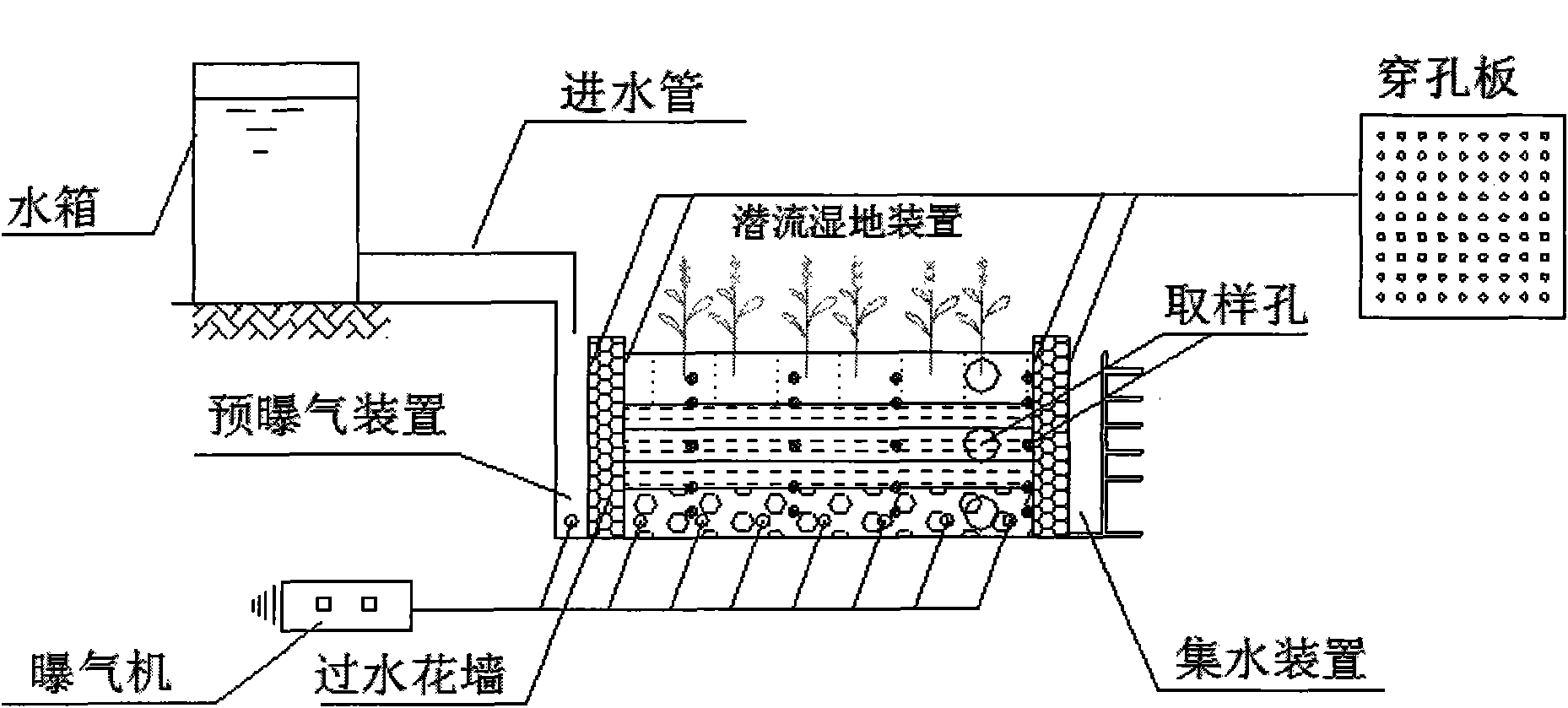

本发明公开了一种污水处理厂二级出水的潜流人工湿地系统及其应用，包括潜流人工湿地装置，潜流人工湿地装置的进水侧和出水侧分别设有过水花墙，过水花墙设有渗水孔，两侧的过水花墙之间设有湿地基质和湿地植物，潜流人工湿地装置的底部设有底部人工曝气装置;进水侧的过水花墙外部设有预曝气装置，出水侧的过水花墙外部设有集水装置;进水侧设有高位水箱，高位水箱的水平位置高于所述预曝气装置和潜流人工湿地装置，高位水箱通过进水管与所述预曝气装置连通。结构简单、低能耗、低成本、脱氮除磷效率高、占地面积小、运行管理方便、取样方便等优点。尤其适合于城镇污水处理厂二级出水的处理，也适合其他微污染水的处理。
权利要求书
1.一种污水处理厂二级出水的潜流人工湿地系统，其特征在于，包括潜流人工湿地装置，所述潜流人工湿地装置的进水侧和出水侧分别设有过水花墙，所述过水花墙设有渗水孔，两侧的过水花墙之间设有湿地基质和湿地植物，所述潜流人工湿地装置的底部设有底部人工曝气装置;
所述进水侧的过水花墙外部设有预曝气装置，出水侧的过水花墙外部设有集水装置;
所述进水侧设有高位水箱，所述高位水箱的水平位置高于所述预曝气装置和潜流人工湿地装置，所述高位水箱通过进水管与所述预曝气装置连通。
2.根据权利要求1所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述的预曝气装置为箱体结构，在装置底部设置有曝气管，所述曝气管连接有曝气机，所述预曝气装置与潜流人工湿地装置的体积比为1/12-1/8。
3.根据权利要求1所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述过水花墙为两个穿孔板之间填充有砾石填充物的实体结构。
4.根据权利要求1所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述底部人工曝气装置包括一组平行的间隔曝气管，所述曝气管连接有曝气机。
5.根据权利要求1所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述湿地基质的下层为3-8cm粒径的砾石层;中间层为1-5mm粒径的滤料基质，包括火山岩、石灰石、粉煤灰、沸石中的一种或多种;最上层为当地粘土。
6.根据权利要求5所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述湿地植物包括芦苇、香蒲、美人蕉、黄花鸢尾中的一种或多种。
7.根据权利要求6所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述湿地植物的的种植密度为15-20株/m2。
8.根据权利要求1所述的污水处理厂二级出水的潜流人工湿地系统，其特征在于，所述集水装置包括集水箱，所述集水箱在不同高度设有多个取样阀门，所述集水装置与潜流人工湿地装置的体积比为1/12-1/10。
9.一种权利要求1至8任一项所述的污水处理厂二级出水的潜流人工湿地系统的应用，其特征在于，该方法用于北方冬季污水处理，采用预曝气及湿地底部间歇曝气实现脱氮除磷。
10.根据权利要求9所述的污水处理厂二级出水的潜流人工湿地系统的应用，其特征在于，系统的进水负荷为0.6-1.2m3/(m2·d)。
说明书
污水处理厂二级出水的潜流人工湿地系统及其应用
技术领域
本发明涉及一种水处理技术，尤其涉及一种污水处理厂二级出水的潜流人工湿地系统及其应用。
背景技术
城镇污水处理厂二级处理虽然在很大程度上对污水中的各类污染物质有所削减，但出水中N、P等污染物的相对浓度依然很高，而且C/N较低。当这些污染物伴随着污水厂出水进入受纳水体后，很容易造成受纳水体的富营养化。
现有技术中，城镇污水处理厂深度处理工艺，应用广泛的主要有膜生物反应器(MBR)工艺、曝气生物滤池(BAF)工艺及CASS工艺等，存在工艺落后，基建投资大，运行成本高，处理后的水质不理想等缺点。膜生物反应器(MBR)工艺，系统需氧量大、能耗高，难生物降解物质的积累容易造成微生物的毒害和膜的污染，且膜组件价格目前比较昂贵;曝气生物滤池(BAF)工艺，系统启动速度慢，反冲洗过程中容易造成生物膜脱落，而且运行管理较复杂;CASS工艺，虽然工艺流程简单，但生物脱氮除磷效率难以提高，而且控制方式较为单一。
发明内容
本发明的目的是提供一种结构简单、低能耗、低成本、脱氮除磷效率高、占地面积小、运行管理方便、取样方便的污水处理厂二级出水的潜流人工湿地系统。
本发明的目的是通过以下技术方案实现的：
本发明的污水处理厂二级出水的潜流人工湿地系统，包括潜流人工湿地装置，所述潜流人工湿地装置的进水侧和出水侧分别设有过水花墙，所述过水花墙设有渗水孔，两侧的过水花墙之间设有湿地基质和湿地植物，所述潜流人工湿地装置的底部设有底部人工曝气装置;
所述进水侧的过水花墙外部设有预曝气装置，出水侧的过水花墙外部设有集水装置;
所述进水侧设有高位水箱，所述高位水箱的水平位置高于所述预曝气装置和潜流人工湿地装置，所述高位水箱通过进水管与所述预曝气装置连通。
本发明的上述的污水处理厂二级出水的潜流人工湿地系统的应用，该方法用于北方冬季污水处理，采用预曝气及湿地底部间歇曝气实现脱氮除磷。
由上述本发明提供的技术方案可以看出，本发明所述的污水处理厂二级出水的潜流人工湿地系统及其应用，由于其采用了预曝气及人工曝气装置，其对所述污水的处理效果，特别是北方冬季处理效果显著提高，避免了传统人工湿地中出现的冬季处理效果不明显的缺点;其次，由于其结构简单及一体式设计，因此其运行管理方便且占地面积小，避免了传统人工湿地占地面积比较大的缺点。能在较长时间内处理效果良好，因此其污染物去除效率高，并能在一定程度上缓解了湿地堵塞问题。尤其适合于城镇污水处理厂二级出水的处理，也适合其他微污染水的处理。
