申请日2010.08.09
公开(公告)日2013.12.25
IPC分类号C02F1/48
摘要
本发明涉及一种磁化装置。本发明公开了一种磁隙为匀磁的水处理器，包括水管、水龙头、磁体，所述磁体通过磁体固定架支撑，磁体之间的间隙距离为等距离，且在0.3mm～5mm以内，磁体固定架位于连接件外管内，连接件外管的一端与水龙头连接，另一端与水管连接。本发明磁体间隙小，磁体之间的磁通量均匀，水流通过磁体间隙时，能够保证水流均匀地切割磁力线，因此，水流通过磁体间隙后，能够使水流完全磁化，得到真正有效的磁化水。
权利要求书
1.一种磁隙为匀磁的水处理器，包括水管、水龙头、磁体，其 特征在于：所述磁体通过磁体固定架支撑，磁体之间的间隙距离为等 距离，且在0.3mm～5mm以内，磁体固定架位于连接件外管内，连接件 外管的一端与水龙头连接，另一端与水管连接，所述磁体为长方体形 状磁体，磁体固定架为哑铃形水管，该哑铃形水管的中部为扁平形状 的管，在扁平形状的管的上端和下端有凹坑，两个长方体形状磁体分 别位于哑铃形水管的中部的扁平形状的管上端和下端的凹坑内。
2.如权利要求1所述的一种磁隙为匀磁的水处理器，其特征在 于：所述磁体固定架、磁体、连接件外管为若干个，串接在水管与水 龙头之间。
说明书
一种磁隙为匀磁的水处理器
技术领域
本发明涉及一种磁化装置。具体涉及一种磁隙为匀磁的水处理 器。
背景技术
目前市场上水处理磁化器较多，水切割磁力线原理不尽相同，可 谓参差不齐，良莠不分。我们选择磁化产品在市场上很有影响力的香 港金科伟业有限公司——金科沃特高磁化自来水器JKWTA-003产品 为例，，该产品磁路结构具有强大的磁场，每平方厘米能获得较高的 磁场强度，磁体单个尺寸为15mm×高12mm×14mm(弧度0.5mm)= 2520mm3，共两个。外圈用两片半圆形厚度为1.2mm，宽度为12mm 的低碳钢组成闭合磁路，加上塑料件固定件尺寸完成对称距离为 15mm的平行磁力线磁隙结构，通水圆形塑料管壁厚3.1mm，管路外 径为12.70mm，管路内径为6.5mm，通径面积为33mm2。该自动感应 出水型产品却未获匀磁切割：
两磁体距离相对距离太远，磁体之间的磁通量不能保持均匀，水 通过时不能匀磁切割磁力线，也即水流通过磁体后，只有部分水流被 磁化。
磁体异极性对称放置，水流遵循从S/N两面磁体形成的垂直磁力 线穿过，水流是穿过S、N极磁场的。由于磁隙间隔为12.70mm，水流 通过的塑料管外径12.50mm，内径6.50mm，管内通径面积为33mm2。 工作时水流中心距磁隙磁通最远距离达6.35mm，加上塑料结构的尺 寸高达7.60mm，水流边缘最近距离也有4.25mm，故中心磁力线较弱， 水流无法在磁铁最大磁通处切割磁力线。我们知道，磁体与被磁物质 越近磁力越大，也就是磁力越强，无论是发电机磁隙、电机磁隙还是 扬声器音圈磁隙，为获得最高效率在条件许可情况下力求将磁隙做到 最小形成匀磁切割。
磁体为环状的切割方式水磁化很弱
大多产品使用环形磁体让水流穿过磁体，不能达到水流垂直切割 磁力线的基本要求，环形磁体的磁力在两面有较大磁力线，磁力线在 中心孔反而很小;由于两端磁力较大，水流没有垂直切割磁力线，而 是穿过S端面磁极后至N极端面磁极，仅仅在进入环状孔之前被S磁极 端面磁缘磁化，从孔内穿出时被N端面磁极磁缘磁化，由于塑料管的 管壁厚以致水流无法在磁力线最大处获得切割，所以环状磁体切割方 式不能使水得到有效的磁化。
综上所述，现市场上几乎采用大都是远距离放置、并且中间用塑 料管隔离，无法得到匀磁水流切割方式。
发明内容
本发明的目的是提供一种磁隙为匀磁的水处理器，以使磁体间隙 小，磁体之间的磁通量均匀，能在匀磁间隙中实现水流切割磁力线， 已达到水流完全被磁化。
为了达到上述目的，本发明有如下技术方案：
本发明的一种磁隙为匀磁的水处理器，包括水管、水龙头、磁体， 所述磁体通过磁体固定架支撑，磁体之间的间隙距离为等距离，且在 0.3mm～5mm以内，磁体固定架位于连接件外管内，连接件外管的一 端与水龙头连接，另一端与水管连接。

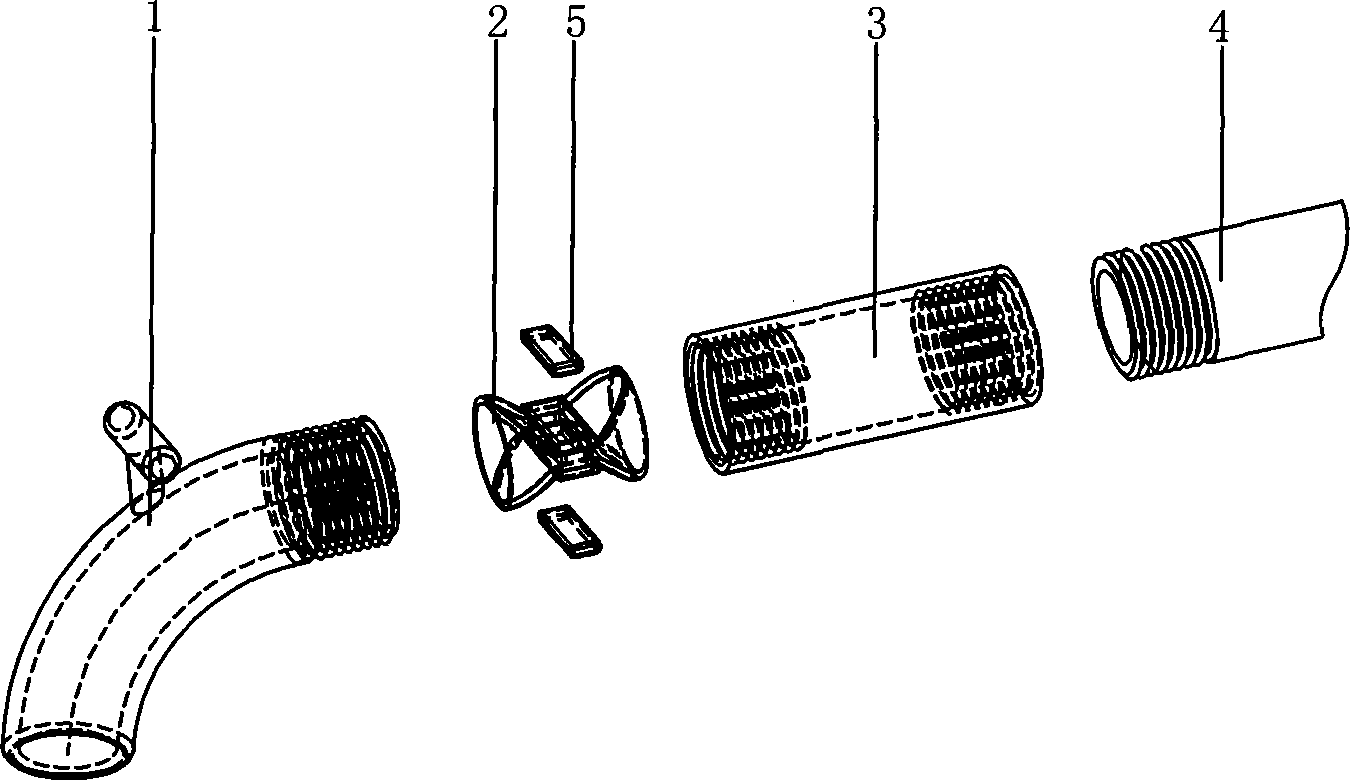

其中，所述磁体为长方体形状磁体，所述磁体固定架为哑铃形水 管，长方体形状磁体位于哑铃形水管中部的上端和下端。
其中，所述磁体包括环形磁体、柱形磁体，所述磁体固定架为圆 筒，该圆筒内设有若干支杆，所述环形磁体放置在圆筒内，所述柱形 磁体固定在圆筒内的若干支杆上。
其中，所述长方体形状磁体之间的间隙距离为0.3mm～5mm。
其中，所述环形磁体与柱形磁体之间的间隙为0.3mm～5mm。
其中，所述磁体固定架、磁体、连接件外管为若干个，串接在水 管与水龙头之间，其中，每组之间的距离在10mm以外，避免相互磁 交差影响。
由于采取了以上技术方案，本发明的优点在于：
本发明磁体间隙小，磁体之间的磁通量均匀，水流通过磁体间隙 时，能够保证水流均匀地切割磁力线，因此，水流通过磁体间隙后， 能够使水流完全磁化，得到真正有效的磁化水。
