申请日2010.09.26
公开(公告)日2011.05.11
IPC分类号C02F5/00
摘要
本实用新型公开了一种灰水循环废水处理装置，包括有灰水槽，所述灰水槽上设有进、出水口和入料口，所述入料口中添加有分散剂，所述的沉降槽的出水口通过溢流管道连通有临时灰水槽，所述溢流管道中安装有控制阀，所述临时灰水槽的出口端通过排污管道连接到废水处理池或生产水沟，且排污管道中安装有污灰水泵。本实用新型结构简单，通过增加临时灰水槽，改善了灰水的水质，减少了分散剂和一次水的用量，降低了消耗，稳定了水质，降低了生产成本，提高了经济效益。
权利要求书
1.一种灰水循环废水处理装置，包括有灰水槽，所述灰水槽上设有进、出水口和入料口，所述入料口中添加有分散剂，其特征在于：所述的沉降槽的出水口通过溢流管道连通有临时灰水槽，所述溢流管道中安装有控制阀，所述临时灰水槽的出口端通过排污管道连接到废水处理池或地沟，且排污管道中安装有污水泵。
2.根据权利要求1所述的一种灰水循环废水处理装置，其特征在于：所述的灰水槽上设有两个出水口，所述出水口分别通过溢流管道连接到临时灰水槽。
说明书
一种灰水循环废水处理装置
技术领域
本实用新型主要涉及煤化工的灰水循环系统设备组件领域，尤其涉及一种灰水循环废水处理装置。
背景技术
在灰水循环系统中，分散剂的投入量是根据系统灰水的循环量调整的，一般调整范围在80-100ppm;由于灰水循环一段时间后水质就会变差，硬度增高，为控制水系统的碱度、硬度，一般采用大补大排的方式对灰水进行置换，从而降低水的硬度。目前的废水处理装置能力有限，只能外送30Nm3/h左右，而在掺烧石灰石，灰水硬度比以前高，30Nm3/h外排水量满足不了正常的生产运行，通过低压灰水泵出口外排到生产水沟以及全开灰水槽底部排污(DN80的管道)排到生产水沟，来改善水质;由于分散剂有一部分加到灰水槽中，这样直接从灰水槽把灰水送到废水处理或排到生产水沟，分散剂都会白白的被排掉，造成浪费。同时灰水槽中补入的一次水也得不到很好的利用，导致生产成本上升，能源得不到充分合理的利用，影响了生产效益。
实用新型内容
本实用新型的目的是为了弥补已有技术的不足，提供了一种灰水循环废水处理装置，解决了直接从灰水槽把灰水送到废水处理或排到生产水沟，浪费分散剂，灰水槽中补入的一次水也得不到很好的利用，导致生产成本上升，能源得不到合充分理的利用，影响生产效益等问题。
本实用新型是通过以下技术方案来实现的：

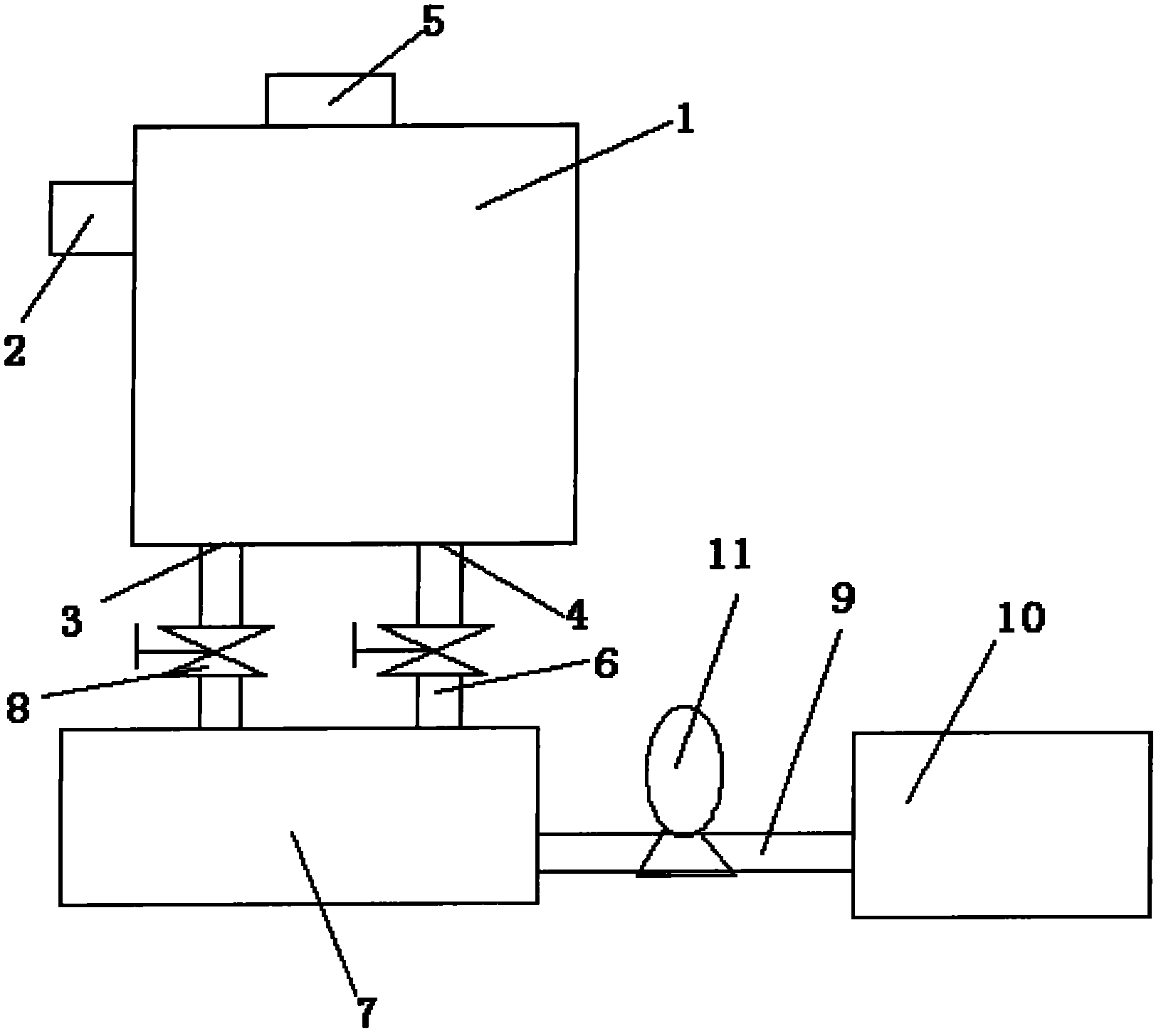

一种灰水循环废水处理装置，包括有灰水槽，所述灰水槽上设有进、出水口和入料口，所述入料口中添加有分散剂，所述的沉降槽的出水口通过溢流管道连通有临时灰水槽，所述溢流管道中安装有控制阀，所述临时灰水槽的出口端通过排污管道连接到废水处理池或生产水沟，且排污管道中安装有污水泵。
所述的一种灰水循环废水处理装置，其特征在于：所述的灰水槽上设有两个出水口，所述出水口分别通过溢流管道连接到临时灰水槽。
本实用新型的设计方案是另增加一个临时灰水槽，在此临时灰水槽中不加分散剂，也不加一次水，将沉降槽中的水溢流到此临时灰水槽后，再通过临时污水泵外送到废水处理或直接排到生产水沟;这样，既可以改善灰水水质，又不会造成分散剂的浪费，使加入的分散剂发挥了应有的作用。
本实用新型的优点是：
本实用新型结构简单，通过增加临时灰水槽，改善了灰水的水质，减少了分散剂和一次水的用量，降低了消耗，稳定了水质，降低了生产成本，提高了经济效益。
