申请日2010.07.09
公开(公告)日2011.01.26
IPC分类号C02F3/28
摘要
本实用新型公开了一种污水处理布水器，包括罐外进水口、密闭UASB反应器和罐内进水口，还包括位于UASB反应器中间的罐中支撑柱，所述罐中支撑柱内部设置有若干布水管，布水管一管一孔，所述罐内进水口的水流方向相同且均垂直于UASB反应器的半径方向，所述罐外进水口、罐中支撑柱、罐内进水口由上到下相连通。本实用新型的有益效果：采用价廉的塑料管作为布水管，使用一管一孔式布水设计;该布水装置具有成本低，易施工，堵塞易发现，易清理疏通，耐腐蚀，均质效果好的优点。
翻译权利要求书

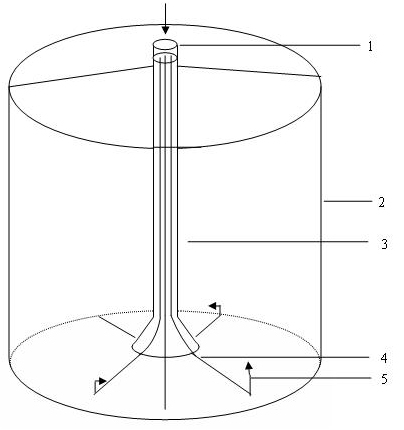

1.一种污水处理布水器，包括罐外进水口(1)、密闭UASB反应器(2)和罐内进水口(5)，其特征在于：还包括位于UASB反应器(2)中间的罐中支撑柱(3)，所述罐中支撑柱(3)内部设置有若干布水管(4)，布水管(4)一管一孔，所述罐内进水口(5)的水流方向相同且均垂直于UASB反应器(2)的半径方向，所述罐外进水口(1)、罐中支撑柱(3)、罐内进水口(5)由上到下相连通。
2.根据权利要求1所述的污水处理布水器，其特征在于：所述布水管(4)材料为耐腐蚀的塑料管材。
3.根据权利要求1所述的污水处理布水器，其特征在于：所述罐中支撑柱(3)内各布水管(4)间的填充物为混凝土。
4.根据权利要求1所述的污水处理布水器，其特征在于：所述布水管(4)水平部分位于罐底混凝土中，布水管(4)出水口均匀分布于罐底。
5.根据权利要求1所述的污水处理布水器，其特征在于：布水管(4)进入罐底的部分为弧形结构。
说明书
一种污水处理布水器
技术领域
本实用新型涉及一种布水器，特别涉及一种污水处理布水器。
背景技术
升流式厌氧活性污泥床(UASB)结构与运行维护简单，造价低，能耗少，处理效率高，且可产生收集沼气，技术成熟，适应性强，在生产中得到广泛应用，尤其适合处理高浓度有机废水。
进水系统是废水通过罐底布水系统进入反应器，在水流上升流动和产生的气体上升作用下，形成良好的搅拌作用，使得进水与污泥充分混合进行厌氧分解。布水系统的合理设计对UASB的良好运转是至关重要的，布水系统兼有配水和水力搅拌的功能，为了这两个功能的实现，需要满足如下原则：确保单位面积的进水量基本相同;尽可能满足水力搅拌需要，保证进水有机物与污泥迅速混合;容易观察到进水管的堵塞;当堵塞被发现后，容易被清除。
目前较大的UASB反应器底部布水一般多采用分枝式进水方式，总进水管进入树枝状布水管，由每个布水管上小孔布水。该进水系统各出水口压力不同，造成水循环减弱;易堵塞，且不易发现与清除;由于现在使用的多为不锈钢管，成本高，易腐蚀，维修困难。连续进水方式即一管一孔式，每个进水管线仅仅与一个进水点相连接，每个进水点流量相同，确保了进水均匀分布，是最为理想的情况，但由于使用的不锈钢管数量增加，建设成本增加，且易腐蚀。
发明内容
为解决罐内进水口压力不同、易堵塞且不易发现与清除，以及现在使用的多为不锈钢管，成本高，易腐蚀，维修困难的缺点，本实用新型提供了一种一管一孔式的污水处理布水器。
本实用新型是通过以下措施实现的：
本实用新型的一种污水处理布水器，包括罐外进水口、密闭UASB反应器和罐内进水口，其特别之处在于：还包括位于UASB反应器中间的罐中支撑柱，所述罐中支撑柱内部设置有若干布水管，布水管一管一孔，所述罐内进水口的水流方向相同且均垂直于UASB反应器的半径方向，所述罐外进水口、罐中支撑柱、罐内进水口由上到下相连通。
本实用新型的一种污水处理布水器，所述布水管材料为耐腐蚀的塑料管材。
本实用新型的一种污水处理布水器，所述罐中支撑柱内各布水管间填充有混凝土。
本实用新型的一种污水处理布水器，所述布水管水平部分位于罐底混凝土中，布水管出水口均匀分布于罐底。
本实用新型的一种污水处理布水器，布水管进入罐底的部分为弧形结构。
本实用新型的有益效果：采用价廉的塑料管作为布水管，使用一管一孔式布水设计;该布水装置具有成本低，易施工，堵塞易发现，易清理疏通，耐腐蚀，均质效果好的优点。
