申请日2010.05.24
公开(公告)日2011.01.19
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型提供了一种分散污水一体化处理设备，包括依次连接在一起的水解消化池、厌氧-缺氧单体、接触氧化池和沉淀-过滤单体，水解消化池包括水解消化前池和水解消化后池两部分，水解消化前池与水解消化后池连通，水解消化后池的上部与厌氧池连通;缺氧-厌氧单体包括连为一体并相通的缺氧池和厌氧池，缺氧池上部与接触氧化池连通，接触氧化池与沉淀池连通，沉淀-过滤单体包括沉淀池、微絮凝过滤池和消毒池，沉淀池上部与微絮凝过滤池连通，微絮凝过滤池与消毒池连通，沉淀池内设有污泥回流泵和剩余污泥泵。本实用新型集污水预处理、生化处理与深度处理于一体，对不同浓度污水具有较好的处理效果，出水具有一定的生物稳定性。
权利要求书
1.一种分散污水一体化处理设备，包括依次连接在一起的水解消化池、厌氧-缺氧单体、接触氧化池和沉淀-过滤单体，各部分连接为一个整体的主体;其特征在于：水解消化池包括水解消化前池和水解消化后池两部分，水解消化前池的上部一侧设有进水管，另一侧设有溢流管，进水管与溢流管之间设有挡水板，水解消化前池的底部设有与水解消化后池连通的洞孔，水解消化后池的上部设有与厌氧池连通的集水槽;缺氧-厌氧单体包括连为一体并相通的缺氧池和厌氧池，缺氧池内设有挡水板，其上部出水处设有集水槽，厌氧池内设有挡水板，其上部也设有集水槽，缺氧池上部的集水槽与接触氧化池连通;接触氧化池的底部设有微孔布气器，接触氧化池的上部设有与沉淀池连通的集水槽;沉淀-过滤单体包括沉淀池、微絮凝过滤池和消毒池，沉淀池通过上部的集水槽与微絮凝过滤池连通，微絮凝过滤池通过底部设置的孔洞与消毒池连通，沉淀池内设有污泥回流泵和剩余污泥泵，污泥回流泵与通至厌氧池内的污泥回流管连接，剩余污泥泵与通至水解消化前池内的剩余污泥管连接，微絮凝过滤池中设有反冲洗排水管、反冲洗进水管以及加药管，消毒池的外侧设有出水管。
2.根据权利要求1所述的分散污水一体化处理设备，其特征在于：所述水解消化池的上部设有检查孔和沼气接通管。
3.根据权利要求1所述的分散污水一体化处理设备，其特征在于：所述接触氧化池的上端设有检查孔和通气孔。
4.根据权利要求1所述的分散污水一体化处理设备，其特征在于：所述沉淀-过滤单体的上端设有检查孔和加药管。
说明书
分散污水一体化处理设备
技术领域
本实用新型涉及一种污水处理设备，属于污水处理技术领域。
背景技术
伴随我国经济的快速发展，城市化进程步伐加快，城市周边新建小区的迅速发展，生活污水的总量也不断增加，但配套污水处理设施不完善，从而造成城市、农村及边远地区的自然水体的严重污染，特别是近几年来，水体的污染加剧，很大程度是由于污染源分散，污水收集管网敷设难度大，污废水不能有效收集到集中污水处理厂造成的。因此，针对分散的污染源，采用集中收集污水处理的思路在这些区域是很难实行的。现住宅小区配套建设的传统污水处理设施由于占地面积大、造价高，增加了工程实施难度，同时处理设施运行成本高、效率低下，导致污水处理系统很难达标正常运行，造成河流水体污染严重。
发明内容
本实用新型针对现有污水集中处理技术存在的运行费用高、难以完全处理、造成河流污染的问题，提供一种设置灵活、管理费用低、投资小的分散污水一体化处理设备。
本实用新型的分散污水一体化处理设备采用以下技术方案：

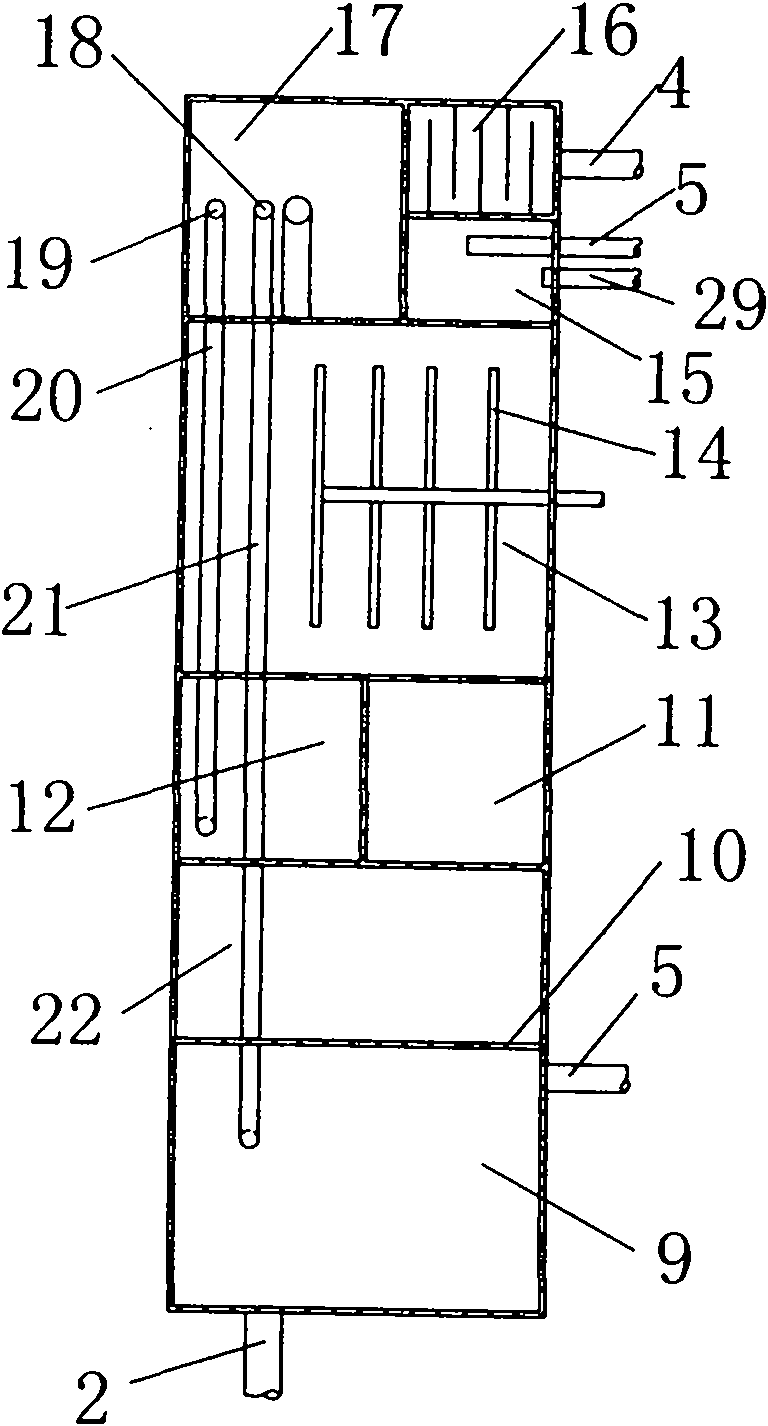

该分散污水一体化处理设备包括依次连接在一起的水解消化池、厌氧-缺氧单体、接触氧化池和沉淀-过滤单体，各部分连接为一个整体的主体;水解消化池包括水解消化前池和水解消化后池两部分，水解消化前池的上部一侧设有进水管，另一侧设有溢流管，进水管与溢流管之间设有挡水板，水解消化前池的底部设有与水解消化后池连通的洞孔，水解消化后池的上部设有与厌氧池连通的集水槽;缺氧-厌氧单体包括连为一体并相通的缺氧池和厌氧池，缺氧池内设有挡水板，其上部出水处设有集水槽，厌氧池内设有挡水板，其上部也设有集水槽，缺氧池上部的集水槽与接触氧化池连通;接触氧化池的底部设有微孔布气器，接触氧化池的上部设有与沉淀池连通的集水槽;沉淀-过滤单体包括沉淀池、微絮凝过滤池和消毒池，沉淀池通过上部的集水槽与微絮凝过滤池连通，微絮凝过滤池通过底部设置的孔洞与消毒池连通，沉淀池内设有污泥回流泵和剩余污泥泵，污泥回流泵与通至厌氧池内的污泥回流管连接，剩余污泥泵与通至水解消化前池内的剩余污泥管连接，微絮凝过滤池中设有反冲洗排水管、反冲洗进水管以及加药管，消毒池的外侧设有出水管。
水解消化池的上部设有检查孔和沼气接通管。
接触氧化池的上端设有检查孔和通气孔。
沉淀-过滤单体的上端设有检查孔和加药管。
本实用新型集污水预处理、生化处理与深度处理于一体，对不同浓度污水具有较好的处理效果，不仅能去除含碳有机物，并具有脱氮除磷能力，经消毒后，出水具有一定的生物稳定性。设备具有设置灵活、管理费用低、投资小、处理效果好、适应性广、结构紧凑、运输安装方便、操作简便、性能稳定可靠的特点。
