申请日2012.12.03
公开(公告)日2014.06.11
IPC分类号B01D36/04; F28D7/00
摘要
本发明公开了一种废水热能回收设备，具体涉及到热能回收再利用节能技术。所述废水热能回收设备包括离心过滤装置、颗粒型过滤装置A、颗粒型过滤装置B、热交换单元和累积热量计。本发明充分考虑了废热回收、废水过滤、过滤器反洗用水以及节约量显示确认等问题，通过利用离心力过滤器和颗粒型过滤器，热交换机及先进的燃料节约量装置，将从工厂、建筑物上排放出来的热废水与冷水进行热交换，用热废水中的热能对冷水进行升温，既节能又环保。
权利要求书

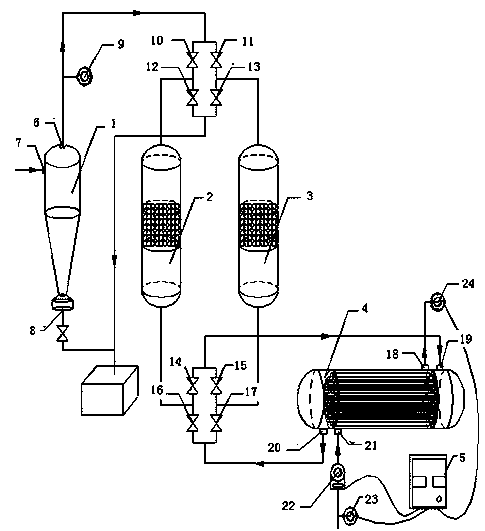

1.一种废水热能回收设备，其特征在于：所述废水热能回收设备包括离心过滤装置(1)，颗粒型过滤装置A(2)，颗粒型过滤装置B(3)，热交换单元(4)和累积热量计(5);所述离心过滤装置(1)的右侧并列有颗粒型过滤装置A(2)和颗粒型过滤装置B(3)，且离心过滤装置(1)通过管线与颗粒型过滤装置A(2)和颗粒型过滤装置B(3)连接，颗粒型过滤装置A(2)和颗粒型过滤装置B(3)通过管线与热交换单元(4)连接，热交换单元(4)通过管线与累积热量计(5)连接。
2.根据权利要求1所述的一种废水热能回收设备，其特征在于：所述离心过滤装置(1)的顶部设有过滤水出口(6)，左上部设有废水进水口(7)，底部设有过滤物质排出口(8)。
3.根据权利要求1所述的一种废水热能回收设备，其特征在于：在所述离心过滤装置(1)与颗粒型过滤装置A(2)、颗粒型过滤装置B(3)之间的管线上，在管线的进水端设有压力表(9)，在压力表(9)与颗粒型过滤装置A(2)、颗粒型过滤装置B(3)之间的管线上，设有阀门A(10)、阀门B(11)、阀门C(12)和阀门D(13)，阀门A(10)和阀门C(12)垂直设置在颗粒型过滤装置A(2)的上侧，阀门B(11)和阀门D(13)垂直设置在颗粒型过滤装置B(3)的上侧。
4.根据权利要求1所述的一种废水热能回收设备，其特征在于：在颗粒型过滤装置A(2)和颗粒型过滤装置B(3)与热交换单元(4)之间的管线上，设有阀门E(14)、阀门F(15)、阀门G(16)和阀门H(17)，阀门E(14)和阀门G(16)垂直设置在颗粒型过滤装置A(2)的下侧，阀门F(15)和阀门H(17)垂直设置在颗粒型过滤装置B(3)的下侧。
5.根据权利要求1所述的一种废水热能回收设备，其特征在于：所述热交换单元(4)的右上部并列设有温水出口(18)和废水进水口(19)，左下部并列设有废水出水口(20)和冷水进水口(21)，所述废水出水口(20)与阀门G(16)和阀门H(17)的进口端连接，在所述冷水进水口(21)处设有流量计(22)和温度传感器A(23)，在所述温水出口(18)处设有温度传感器B(24)。
6.根据权利要求1所述的一种废水热能回收设备，其特征在于：所述颗粒型过滤装置A(2)的顶部设有进水口A(25)，底部设有出水口A(26)，所述颗粒型过滤装置B(3)的顶部设有进水口B(27)，底部设有出水口B(28)。
说明书
一种废水 热能回收设备
技术领域
本发明涉及到热能回收再利用节能技术，具体涉及到一种回收废水热量的热回收设备。
背景技术
目前在国家强力推行“节能减排”计划的大好形势下，一些节能设备的开发与研制不断进行，特别是针对工厂和建筑物排放的热废水中热能的回收再利用，比如建筑物常用的热泵技术，工厂热交换机及换热设备等，但是热泵技术主要用来制取热水，在热回收领域因其运转过程需要电力消耗大，不能产生明显的经济效益。而国内针对废热回收普遍采用的热交换机及换热设备，虽然理论上能产生明显的经济效益和环境效益，但是废水中大颗粒和悬浮杂质的去除，过滤器的合理选用和反冲洗过程的控制，热交换单元的堵塞和污染，以及整套系统运转性能确认和节能量确认等技术问题，都有待去寻找更好的解决方法。
发明内容
发明的目的：为了克服先有技术中存在的不足，本发明提供了一种废水热能回收设备。
技术方案：一种废水热能回收设备，所述废水热能回收设备包括离心过滤装置，颗粒型过滤装置A，颗粒型过滤装置B，热交换单元和累积热量计;所述离心过滤装置的右侧并列有颗粒型过滤装置A和颗粒型过滤装置B，且离心过滤装置通过管线与颗粒型过滤装置A和颗粒型过滤装置B连接，颗粒型过滤装置A和颗粒型过滤装置B通过管线与热交换单元连接，热交换单元通过管线与累积热量计连接。
作为优选，所述离心过滤装置的顶部设有过滤水出口，左上部设有废水进水口，底部设有过滤物质排出口。
作为优选，在所述离心过滤装置与颗粒型过滤装置A、颗粒型过滤装置B之间的管线上，在管线的进水端设有压力表，在压力表与颗粒型过滤装置A、颗粒型过滤装置B之间的管线上，设有阀门A、阀门B、阀门C和阀门D，阀门A和阀门C垂直设置在颗粒型过滤装置A的上侧，阀门B和阀门D垂直设置在颗粒型过滤装置B的上侧。
作为优选，在颗粒型过滤装置A和颗粒型过滤装置B与热交换单元之间的管线上，设有阀门E、阀门F、阀门G和阀门H，阀门E和阀门G垂直设置在颗粒型过滤装置A的下侧，阀门F和阀门H垂直设置在颗粒型过滤装置B的下侧。
作为优选，所述热交换单元的右上部并列设有温水出口和废水进水口，左下部并列设有废水出水口和冷水进水口，所述废水出水口与阀门G和阀门H的进口端连接，在所述冷水进水口处设有流量计和温度传感器A，在所述温水出口处设有温度传感器B。
作为优选，所述颗粒型过滤装置A的顶部设有进水口A，底部设有出水口A，所述颗粒型过滤装置B的顶部设有进水口B，底部设有出水口B。
所述离心过滤装置呈圆锥体的筒体形状，属于一种离心式固液分离装置，用来过滤废水中比重比水大的异物，所述颗粒型过滤装置A和颗粒型过滤装置B内部装填有圆球型过滤材料，因圆球滤料的直径大于底部支撑的过滤网孔的单一孔径，所以不会出现过滤中遇到的“漏料”和“跑料”等现象。
有益效果：本发明充分考虑了废热回收、废水过滤、过滤器反洗用水以及节约量显示确认等问题，通过利用离心力过滤器和颗粒型过滤器，热交换机及先进的燃料节约量装置，将从工厂、建筑物上排放出来的热废水与冷水进行热交换，用热废水中的热能对冷水进行升温。既节能又环保，归纳为以下优点：①节约燃料;②提高企业的竞争力和生产力，提高产品品质;③节约用水;④延长电力和锅炉等设备的使用寿命，减少其管理费用;⑤节约废水处理费用;⑥减少热导效应，一定程度降低大气污染，保护生态环境。
