申请日2010.12.24
公开(公告)日2012.01.04
IPC分类号E02D31/00; E03F1/00
摘要
本实用新型涉及一种危险废物安全填埋场渗滤液导排系统，渗滤液收集管和渗滤液导排套管沿第一层防渗膜直接铺设，渗滤液导排套管上端进入泵房，下端在渗滤液收集池中，渗滤液导排套管底部与渗滤液收集管在渗滤液收集池中相连，渗滤液导排套管中安装有渗滤液导排管，渗滤液导排管上端与泵房中隔膜泵相连，渗滤液导排管下端抵达渗滤液收集池底，渗滤液导排管下端装有液位计，渗滤液收集池中的渗滤液通过渗滤液导排管排出场外，第一层防渗膜下面铺设有第二层防渗膜，渗滤液通过在两层防渗膜之间的复合HDPE排水网排出场外。本实用新型在坑底设置渗滤液收集池，导排套管沿着坑坡直接铺设在防渗膜上，确保最佳防渗状态，提高了危险废物填埋场安全性。
权利要求书

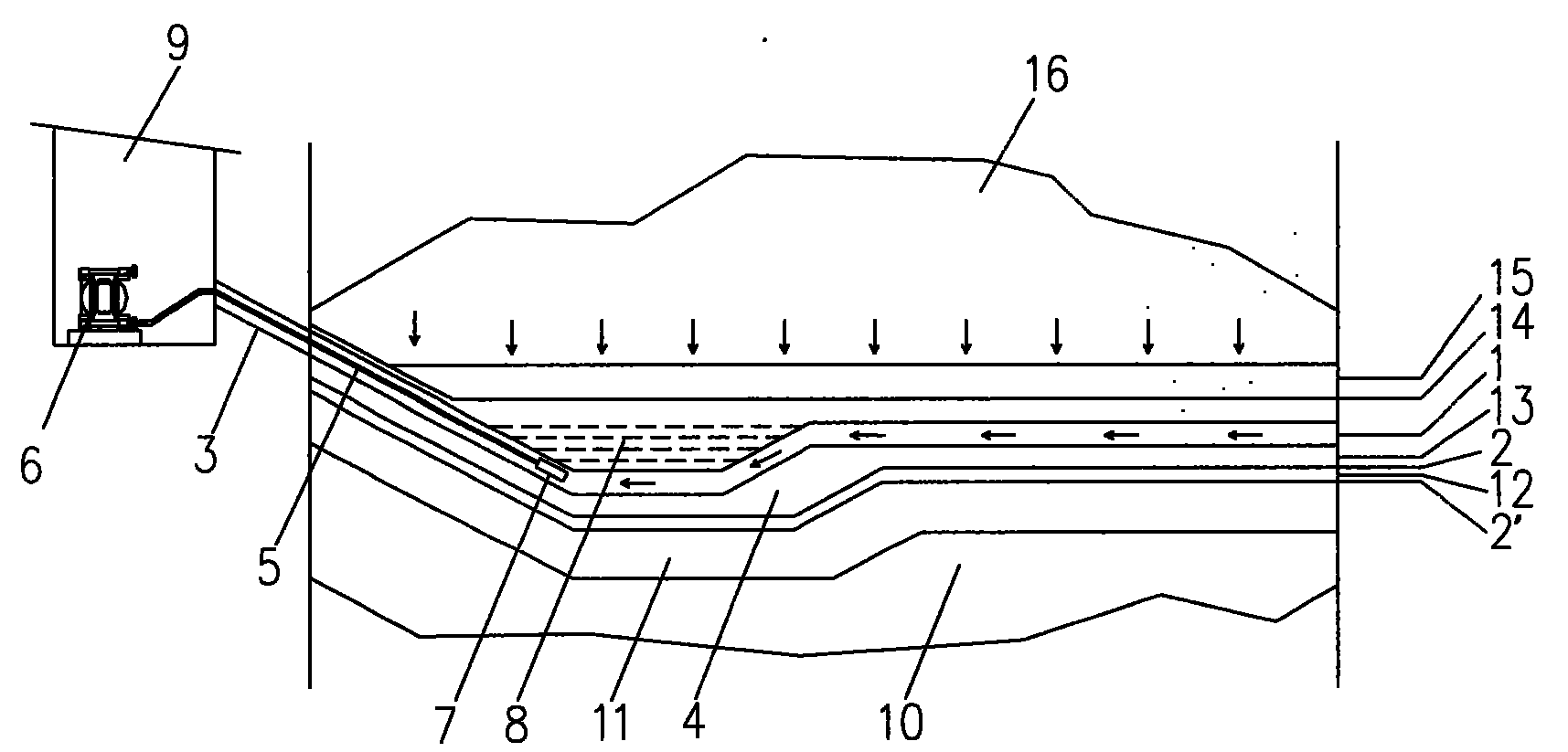

1.一种危险废物安全填埋场渗滤液导排系统，包括渗滤液收集管、渗滤 液导排套管、渗滤液导排管和防渗膜，其特征在于：所述的渗滤液收 集管(1)和渗滤液导排套管(3)铺设在渗滤液收集卵石沟(13)内， 渗滤液收集卵石沟下铺设有第一层防渗膜(2)，渗滤液收集管和渗滤 液导排套管沿第一层防渗膜直接铺设，渗滤液导排套管上端进入泵房 (9)，下端在渗滤液收集池(4)中，渗滤液导排套管底部与渗滤液 收集管在渗滤液收集池中相连，渗滤液导排套管中安装有渗滤液导排 管(5)，渗滤液导排管上端与泵房中隔膜泵(6)相连，渗滤液导排 管下端抵达渗滤液收集池底，渗滤液导排管下端装有液位计(7)。
2.根据权利要求1所述的危险废物安全填埋场渗滤液导排系统，其特征 在于：所述的第一层防渗膜下铺设有复合HDPE排水网(12)，复合 HDPE排水网下面铺设有第二层防渗膜(2′)，第二层防渗膜下面铺设 有粘土防渗层(11)。
3.根据权利要求1所述的危险废物安全填埋场渗滤液导排系统，其特征 在于：所述的第一层防渗膜上铺设有渗滤液收集卵石层(15)，在第一 层防渗膜和渗滤液收集卵石层之间铺设有无纺布(14)。
说明书
危险废物安全填埋场渗滤液导排系统
技术领域
本实用新型属于废物处理设备领域，涉及一种危险废物安全填埋场渗滤 液导排系统，尤其适于危险废物安全填埋场。
背景技术
随着人们环保意识的提高，近十年内国内兴建了很多处置生活垃圾的卫 生危险废物安全填埋场和处置危险废物的安全危险废物安全填埋场，基本上 大中小城市均建有卫生危险废物安全填埋场，绝大多数的省区至少建有一座 危险废物安全填埋场。由于时代的前进，工业的发展，科学的进步，在这些 危险废物安全填埋场的设计过程中使用了很多新材料，例如HDPE防渗膜，复 合土工网，膨润土垫等。但在工艺的革新方面还有些欠缺，主要表现在渗滤 液的导排方面，应该考虑如何使得防渗系统更安全、更保险方面。因为不论 是生活垃圾还是工业危险废物，其填埋过程中产生的渗滤液成分越来越复杂， 毒性越来越大，一旦危险废物安全填埋场发生渗滤液的泄漏，进入地下水或 地表水，就会严重的影响到土壤、生物，乃至人类的生存环境，所以危险废 物安全填埋场的建设一定要确保渗滤液的防渗效果。
以往危险废物安全填埋场的设计中通常将渗滤液导排管横穿防渗膜，但 由于危险废物安全填埋场底部荷载很大，往往有地基沉降的可能，这可能会 造成渗滤液导排管撕破防渗膜，给渗滤液的渗漏留下隐患。
发明内容
本实用新型所要解决的问题在于，克服现有技术的不足，提供一种危险 废物安全填埋场渗滤液导排系统，将渗滤液收集至场底渗滤液收集池，导排 套管沿着坑坡铺设在防渗膜上，渗滤液的导排不穿透防渗膜，确保防渗系统 处于最佳的防渗状态，提高了危险废物安全填埋场的安全性。该导排套管底 部与渗滤液收集管在收集池相连，导排套管中安装有渗滤液导排管，导排管 下端装有液位计，其坑底收集池中的渗滤液通过与隔膜泵相连的渗滤液导排 管排出场外，渗滤液的排放实现自动化，这样渗滤液的导排避免了破膜的危 险，确保防渗系统处于最佳的防渗状态。
本实用新型解决其技术问题是采取以下技术方案实现的：
依据本实用新型提供的一种危险废物安全填埋场渗滤液导排系统，包括 渗滤液收集管、渗滤液导排套管、渗滤液导排管和防渗膜，所述的渗滤液收 集管铺设在渗滤液收集卵石沟内，渗滤液收集卵石沟下铺设有第一层防渗膜， 渗滤液导排套管沿第一层防渗膜直接铺设，渗滤液导排套管上端进入泵房， 渗滤液导排套管下端与渗滤液收集管在渗滤液收集池中相连，渗滤液导排套 管中安装有渗滤液导排管，渗滤液导排管上端与泵房中隔膜泵相连，渗滤液 导排管下端抵达渗滤液收集池底，渗滤液导排管下端装有液位计。
本实用新型解决其技术问题是采取以下技术方案进一步实现：
前述的第一层防渗膜下铺设有复合HDPE排水网，复合HDPE排水网下面 铺设有第二层防渗膜，第二层防渗膜下面铺设有粘土防渗层;
前述的第一层防渗膜上铺设有渗滤液收集卵石层，在第一层防渗膜和渗 滤液收集卵石层之间铺设有无纺布。
本实用新型与现有技术相比具有显著的优点和有益效果：
由于实用新型采用危险废物安全填埋场坑底设置渗滤液收集池，池深0.6 米，具有足够的储水容量。渗滤液导排套管不穿透第一层防渗膜，而是铺设 在坑内坡的防渗膜上，确保防渗系统处于最佳的防渗状态，提高了危险废物 安全填埋场的安全性。渗滤液导排管下端安有液位计，渗滤液的导排做到自 动控制。渗滤液的导排不用常规的潜水泵，只用泵房中的隔膜泵，减少了维 修费用。而且一台隔膜泵可以同时用于多个渗滤液导排管的运作。
