申请日2010.03.31
公开(公告)日2010.08.25
IPC分类号E03F7/10
摘要
本发明提出了一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，包括车体及其安装在车体上的动力装置、电控制装置、抽吸装置、冲洗装置、污泥排放装置、污水循环再利用装置。其中，抽吸装置的吸污臂设置有回旋装置、伸缩装置、升降装置。它的回旋装置设置在抽吸装置的污水箱与吸污臂支架的连接处;伸缩装置与吸污臂支架连接;升降装置设置于吸污臂支架与回旋装置之间。本发明除具有污水循环利用式管道疏通吸污车的多种优良特性外，吸污臂可以在同一平面内作全方位的旋转，可以适度伸缩、升降，可满足作业现场操作要求，减少工人的劳动强度，提高工作效率。
权利要求书
1.一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，包括车体及其安装在车体上的动力装置、电控制装置、抽吸装置、冲洗装置、污泥排放装置污水循环再利用装置，所述的抽吸装置主要由吸污泵及其污水箱、吸污臂及其支架、吸污软管组成，软管后端与污水箱连接，其特征在于：所述抽吸装置的吸污臂设置有回旋装置、伸缩装置、升降装置，其中：所述的回旋装置设置在抽吸装置的污水箱与吸污臂支架的连接处;所述的伸缩装置与吸污臂支架连接;所述的升降装置设置于吸污臂支架与回旋装置之间。
2.根据权利要求1所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述的回旋装置主要由液压马达输出轴齿轮及与之啮合的回旋齿轮盘，和设置在回旋齿轮盘体上的吸污臂支承件组成，该支承件与吸污臂支架的后端以A转轴连接，回旋齿轮盘体中心所设孔为吸污软管后端与污水箱连接通孔。
3.根据权利要求1所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述的伸缩装置主要由伸缩油缸、伸缩臂、伸缩连接板组成，伸缩臂有并列的两根，各与吸污臂支架的两根支管连接，伸缩油缸的活塞杆端与伸缩连接板体中段作垂直连接，伸缩连接板的两端各与一根伸缩臂连接。
4.根据权利要求1所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述升降装置的主要部件为升降油缸，其活塞杆端通过B转轴连接于吸污臂支架的下方，该油缸另一端通过C转连接在回旋装置的齿轮盘体上。
5.根据权利要求2所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述吸污软管后端与污水箱连接处设有三通管，三通管的直通管的一端与吸污软管后端连接，另一端为清堵端口，其第三端通过回旋齿轮盘体中心通孔与污泥箱相通。
6.根据权利要求5所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述清堵端口上设置有可拆卸式密封端盖。
7.根据权利要求3所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述的伸缩臂是插入式地与吸污臂支架的支管相连接，且吸污管臂支架的支管与伸缩臂之间设置有限位杆。
8.根据权利要求3所述的一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，其特征在于：所述伸缩臂上、下部位有间隔地设有成对的吸污软管导向滚轮，上下导向滚轮的轴向间距大于吸污软管外径。
说明书
一种吸污臂全方位调控的污水循环利用式管道疏通吸污车
技术领域：
本发明涉及污水管道机械化疏通技术，具体涉及一种吸污臂全方位调控的污水循环利用式管道疏通吸污车。
背景技术：
管道疏通吸污车是用于城市下水管道机械化作业疏通的专用车辆。目前以冲、吸联合作业的管道疏通吸污车较为先进。而污水循环再利用式管道疏通吸污车还解决了车载清水箱的容量有限、不能连续作业的问题，除初始疏冲管道的清水利用率达到百分之百外，还实现了污水循环再利用，具有节约水资源，提高了工作效率等优点。但是，现行的用以支撑吸污软管的吸污臂，不能实施全方位的回旋、或适度的升降及伸缩，使吸污操作带有一定的局限性。
发明内容：
本发明提出了一种吸污臂全方位调控的污水循环利用式管道疏通吸污车，目的在于拓展吸污臂的使用功能，以便实际操作时，可以根据具体情况，调整控制吸污臂对吸污软管的支撑位置，方便作业。
本发明的技术解决方案：

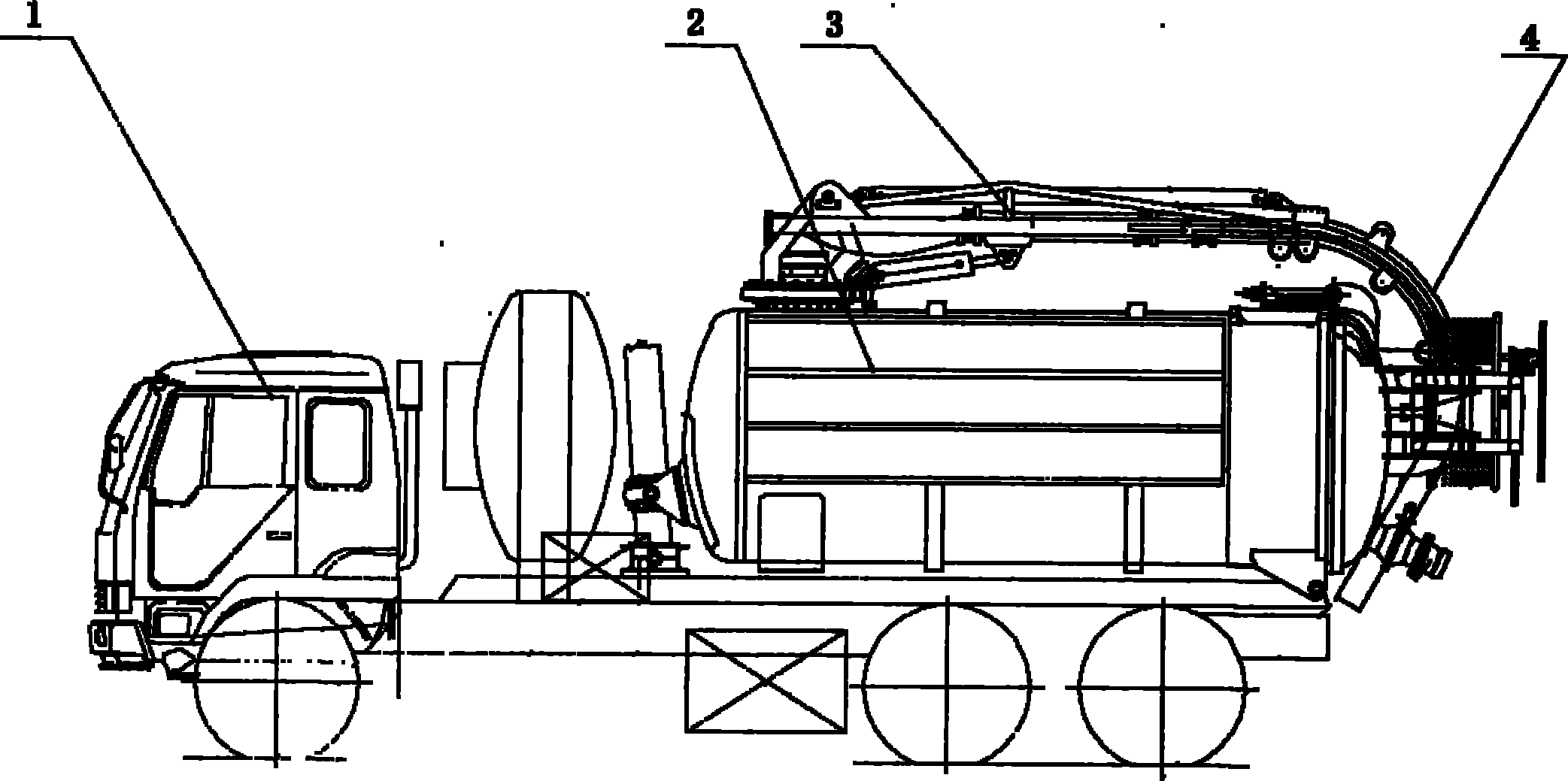

本发明包括车体及其安装在车体上的动力装置、电控制装置、抽吸装置、冲洗装置、污泥排放装置、污水循环再利用装置，所述的抽吸装置主要由吸污泵及其污水箱、吸污臂及其支架、吸污软管组成，软管后端与污水箱连接，其特征在于：所述抽吸装置的吸污臂设置有回旋装置、伸缩装置、升降装置，其中：所述的回旋装置设置在抽吸装置的污水箱与吸污臂支架的连接处;所述的伸缩装置与吸污臂支架连接;所述的升降装置设置于吸污臂支架与回旋装置之间。
本发明的进一步技术解决方案：
所述的回旋装置主要由液压马达输出轴齿轮及与之啮合的回旋齿轮盘，和设置在回旋齿轮盘体上的吸污臂支承件组成，该支承件与吸污臂支架的后端以A转轴连接，回旋齿轮盘体中心所设孔为吸污软管后端与污水箱连接通孔。
所述的伸缩装置主要由伸缩油缸、伸缩臂、伸缩连接板组成，伸缩臂有并列的两根，各与吸污臂支架的两根支管连接，伸缩油缸的活塞杆端与伸缩连接板体中段作垂直连接，伸缩连接板的两端各与一根伸缩臂连接。
所述升降装置的主要部件为升降油缸，其活塞杆端通过B转轴连接于吸污臂支架的下方，该油缸另一端通过C转连接在回旋装置的齿轮盘体上。
所述吸污软管后端与污水箱连接处设有三通管，三通管的直通管的一端与吸污软管后端连接，另一端为清堵端口，其第三端通过回旋齿轮盘体中心通孔与污泥箱相通，其清堵端口上设置有可拆卸式密封端盖。
所述的伸缩臂是插入式地与吸污臂支架的支管相连接，且吸污管臂支架的支管与伸缩臂之间设置有限位杆;所述伸缩臂上、下部位有间隔地设有成对的吸污软管导向滚轮，上下导向滚轮的轴向间距大于吸污软管外径。
本发明的有益效果：
本发明除具有污水循环利用式管道疏通吸污车的多种优良特性，吸污臂可以在同一平面内作全方位的旋转，可以适度伸缩、升降，可满足作业现场操作要求，减少了工人的劳动强度，提高了工作效率。
