申请日2010.04.30
公开(公告)日2010.12.15
IPC分类号E03F5/14; E03F5/22
摘要
本实用新型公开了一种带自动反冲洗的地下厕所污水提升设备，是进水口和出水口分别通过法兰对接;进水止回阀与进水管是法兰连接;进水管与进出水主管通过开孔焊接斜向连接;进水止回阀和主管路通过特殊的开孔连接;出水止回阀与出水管法兰连接;固液分离器和管道是喇叭口型连接;固液分离器底部开孔焊接管道再与潜污泵连接，固液分离器与反冲洗装置特殊开孔连接;反冲洗装置与储水箱是开孔连接，所述的进水法兰与所述的进水止回阀之间的进水管下部通接进水布水器，所述的布水器与所述的三合一多功能安全装置通接，所述的三合一多功能安全装置与所述的储水箱通接。本实用新型具有无臭气散发，环保卫生，节省土建投资费用，安装方便等优点。
权利要求书

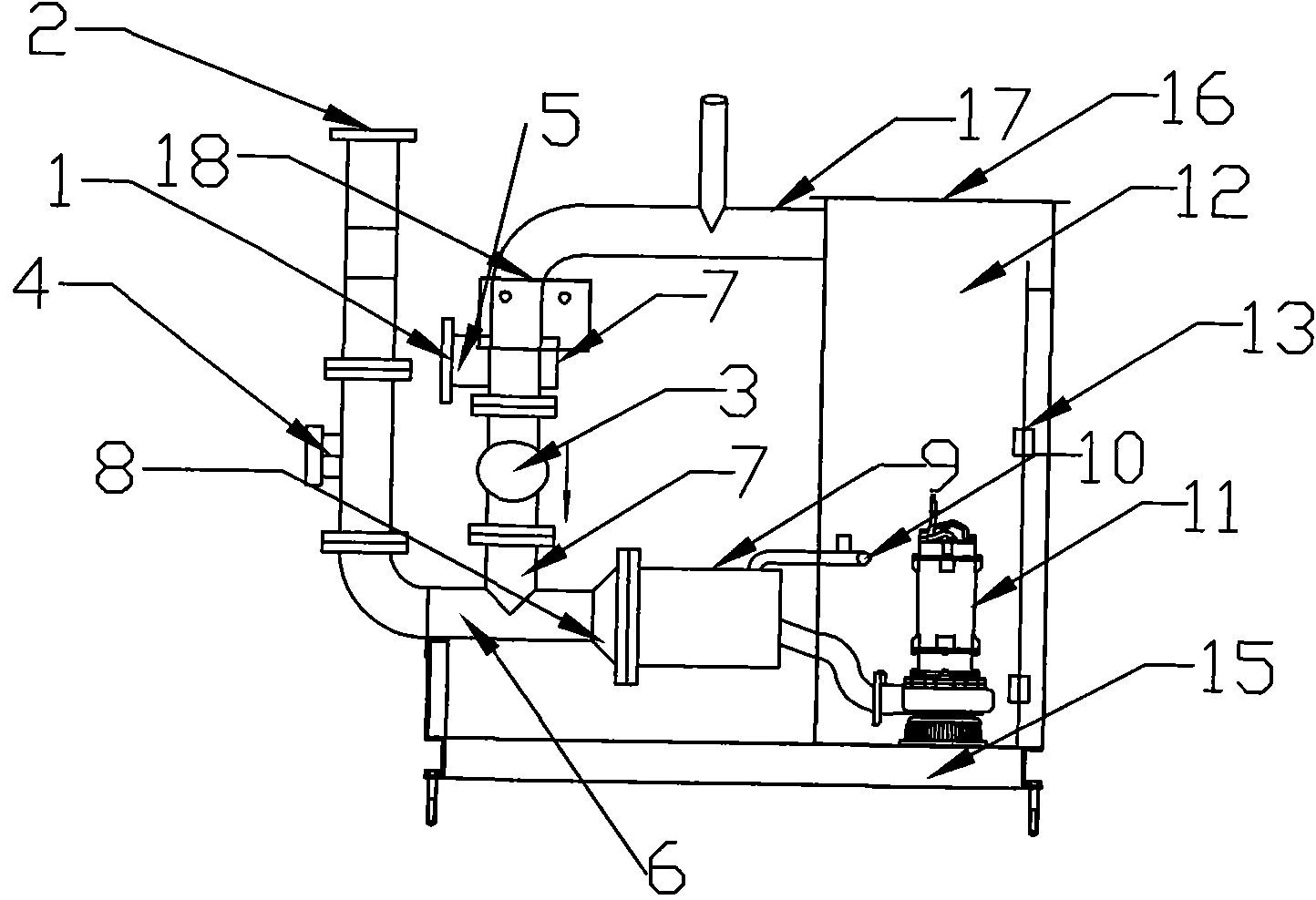

1.一种带自动反冲洗的地下厕所污水提升设备，包括进水法兰，出水法兰，进水止回阀，出水止回阀，进水布水器，固液分离器，三合一多功能安全装置，潜污泵，储水箱，其特征在于：所述的进水法兰一端与进水口连接，另一端与进水管连接，所述的进水管中间通设一进水止回阀，所述的进水法兰与所述的进水止回阀之间的进水管下部通接进水布水器，所述的布水器与所述的三合一多功能安全装置通接，所述的三合一多功能安全装置与所述的储水箱通接，所述的进水管与所述的出水主管通接处分叉分为两路与所述的两路出水主管通接，所述的两路出水主管一端设一喇叭口型分别与所述的固液分离器连接，另一端管口变细分别与所述的出水止回阀固接，所述的出水止回阀与所述的出水法兰连接，所述的出水法兰与出水管连接，所述的两路出水管合并为一出水口，所述的固液分离器分别与所述的潜污泵连接，在所述的设备一侧设有电控柜。
2.根据权利要求1所述的一种带自动反冲洗的地下厕所污水提升设备，其特征在于：所述的固液分离器上分别设有反冲洗装置。
3.根据权利要求1所述的一种带自动反冲洗的地下厕所污水提升设备，其特征在于：所述的水泵设在所述的储水箱内。
4.根据权利要求3所述的一种带自动反冲洗的地下厕所污水提升设备，其特征在于：所述的储水箱内设有一液位计。
5.根据权利要求3所述的一种带自动反冲洗的地下厕所污水提升设备，其特征在于：所述的储水箱上盖与箱体活动连接。
6.根据权利要求3所述的一种带自动反冲洗的地下厕所污水提升设备，其特征在于：所述的储水箱上部一侧设有通气孔。
说明书
一种带自动反冲洗的地下厕所污水提升设备
技术领域
本实用新型是一种污水自动提升设备，尤其涉及一种带自动反冲洗的地下厕所污水提升设备。
背景技术
目前地下室生活污水和废水的排放，通常的做法是在地下室地面设一个集水坑，将卫生洁具的污水收集到一起后，用潜水泵提升排至室外地下式污水泵井，或将卫生间的污水自流排入室外地下式污水泵井，再用潜污泵提升排入泵井附近的污水检查井;这些通常做法存在弊病有：1、污水中有粪便等固体物质，长期不清理，易引起堵塞，不易清掏;2、由于集水坑较浅，根据水位启、停的潜污泵运行不太可靠;3、集水坑的密闭性不好，有气味，卫生状况差;4、在室外建泵井，深度较深，投资较大，管理也不方便;5、固液分离器设计在储水箱内部，安装和检修不方便;6、不带自动反冲洗功能，长期运行后储水箱需要定期清掏。
实用新型内容
本实用新型为解决上述技术问题提供了一种无臭气散发，环保卫生，节省土建投资费用，安装方便的一种带自动反冲洗的地下厕所污水提升设备。
为了克服上述现有技术的缺陷，本实用新型一种带自动反冲洗的地下厕所污水提升设备，包括进水法兰，出水法兰，进水止回阀，出水止回阀，进水布水器，固液分离器，三合一多功能安全装置，潜污泵，储水箱，所述的进水法兰一端与进水口连接，另一端与进水管连接，所述的进水管中间通设一进水止回阀，进水止回阀为单向控制阀只能污水流进，不让污水从另一向流出，所述的进水法兰与所述的进水止回阀之间的进水管下部通接进水布水器，所述的布水器与所述的三合一多功能安全装置通接，所述的三合一多功能安全装置与所述的储水箱通接，在进水止回阀关闭同时，能保证同时进水，同时污水中的杂质被暂时挡在进水管道内，所述的进水管与所述的出水主管通接处分叉分为两路与所述的两路出水主管通接，所述的两路出水主管一端设一喇叭口型分别与所述的固液分离器连接，另一端管口变细分别与所述的出水止回阀固接，所述的出水止回阀为单向控制阀，只能污水流出，不让污水从另一向流进，所述的出水止回阀与所述的出水法兰连接，所述的出水法兰与出水管连接，所述的两路出水管合并为一出水口，所述的固液分离器分别与所述的潜污泵连接，所述的固液分离器上分别设有反冲洗装置，用水泵提升的压力水反冲洗储水箱的侧壁，也有一部分污水在进水时通过此装置，流入储水箱中。
所述的潜水泵设在所述的储水箱内。
所述的储水箱上部一侧设有通气孔为防止负压产生，储水箱与室外通气连通。
所述的储水箱内设有一液位计准确测量储水箱液位，控制潜污泵的启停。
所述的储水箱下部设有一槽钢底座使设备水平固定和支撑。
所述的储水箱上盖与箱体活动连接。
在所述的设备一侧设有电控柜便于设备的全自动和手动运行控制。
本实用新型是污水首先自流打开进水止回阀，通过水箱一侧的进水管路流入固液分离器，污水中的颗粒杂物被拦截，污水由过滤器的孔眼流入潜污泵的入水口，最终污水从潜污泵的叶轮底部流出，进入储水箱中。当污水的水位达到设计水位时，潜污泵启动，将储水箱中污水提升至室外污水井。水位达到停泵水位时，水泵停止运行。在污水被提升的过程中，固液分离器之前进水过程拦截下来的颗粒杂物和垃圾，会随着水流被一起冲走，同时固液分离器的反冲洗装置会喷出压力水，冲洗储水箱的侧壁和底部，起到清洗水箱的作用，避免人为去定期清掏储水箱沉积的杂物。另外，固液分离器设计在储水箱的外面，更方便安装和检修拆卸。
为了避免水泵工作的同时，影响储水箱的另一侧同时在进水，专门设计在进水处的另一侧进水，设置有三合一多功能安全装置，这样即使进水止回阀关闭时，污水也能通过自流入储水箱，同时进水布水器内部装有格网，杂质暂时存留在进水布水器，待下次进水止回阀打开随着进水水流，一起进入固液分离器。
为防止潜污泵抽完水负压的产生，三合一多功能安全装置的一端与室外通气连通。同时，进水流入很快时，少许污水会由布水器的上口回至储水箱，管口设置有圆形格网，防止大颗粒杂物直接进入储水箱
综上所述，本实用新型具有以下有益效果：
1、无臭气散发，环保卫生。活动顶盖设计;
2、无需修建污水池：节省土建投资费用，安装方便;
3、独特的防堵过滤设计：独特的水泵出水方式，水流自动旋转;
4、配置自动反冲洗过滤装置：将污物和水暂时分离，避免污物与水泵叶轮和污水池单独接触，水泵出水自动反冲洗功能防止污物沉积，无需清掏储水箱;
5、液分离器设计在储水箱外面，避免因人为原因有大的纸屑、杂物堵在分离器里面，此种设计理念就是方便拆卸和安装固液分离器，检修清掏里面的杂物更方便;另外，固液分离器设计在储水箱的外面，不占用储水箱的容积，这样储水箱可以设计更小巧，节约造价成本;
6、一体化设计：安装运行简单，自动化控制，无需专人看管
